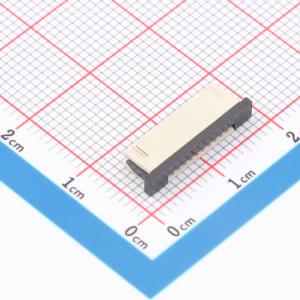

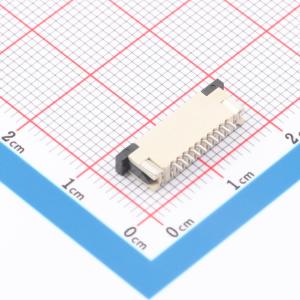

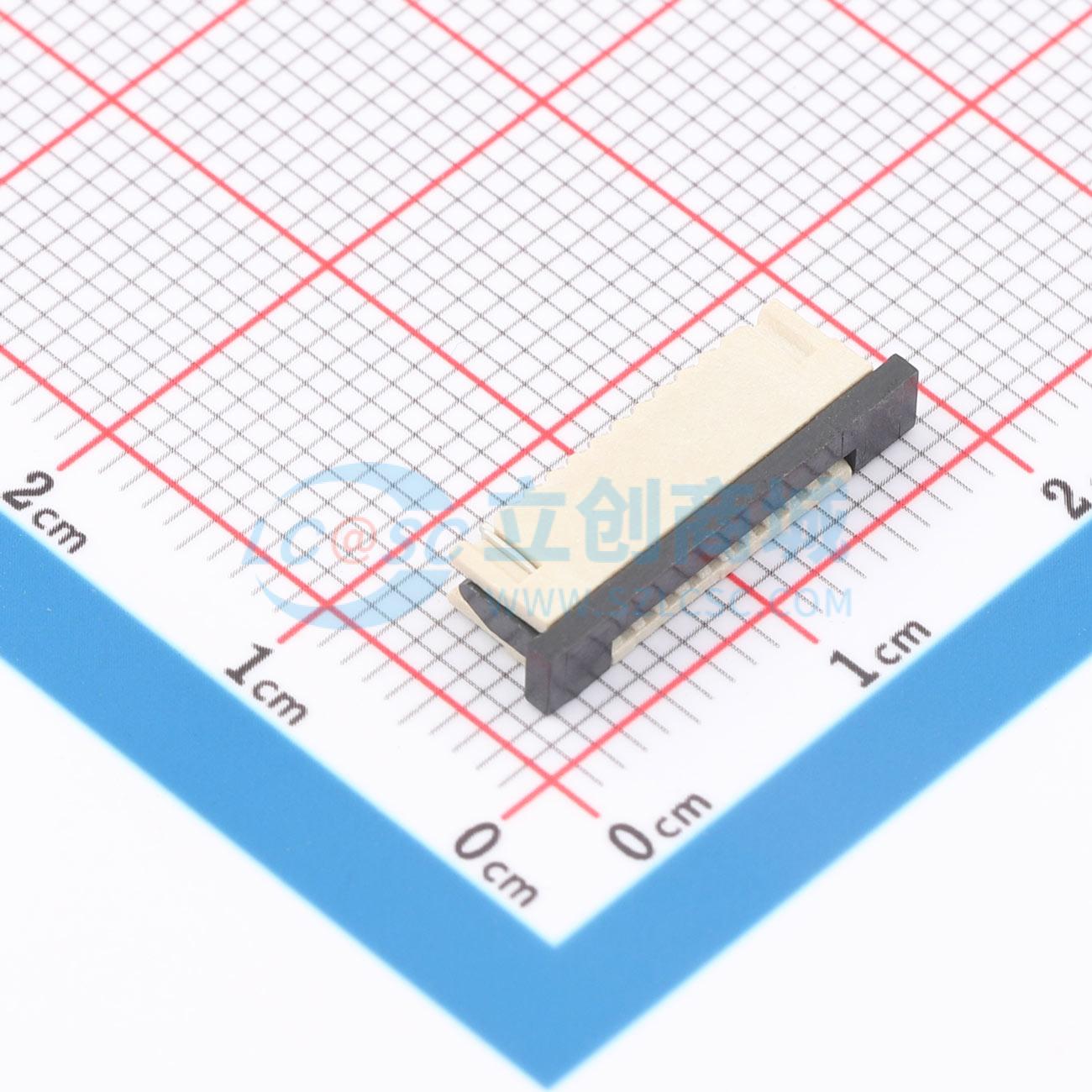

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 锁定特性 | 抽屉式 | |
| 触点类型 | 下接 | |
| 触点数量 | 10P | |
| 间距 | 1mm | |
| 安装方式 | 卧贴 |
| 属性 | 参数值 | |
|---|---|---|
| 接入柔性电缆厚度 | 0.3mm | |
| 板上高度 | 3mm | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -55℃~+105℃ |
商品特性
- FJ跳线：导体为镀锡铜，导体最大电阻300Ω/km，工作温度范围-30°C至+80°C，额定电压300VAC
- ZF1插座：绝缘材料为液晶聚合物，接触材料为磷青铜，镀层为40微英寸（1.02μm）镍上镀锡，焊接片为磷青铜，工作温度范围-55°C至+105°C
- FC1插座：绝缘材料为液晶聚合物，接触材料为磷青铜，镀层为50微英寸（1.27μm）镍上镀锡，工作温度范围-55°C至+105°C，与FJ跳线的最大插拔次数为25次
- FJ跳线位置数量有-05、-10、-15、-20、-25、-30几种
- FJ跳线-D样式为双端，长度以英寸为单位，如-03.00对应76.2mm（3.00英寸）
- FJ跳线-R样式为反向端，属于-D样式，-06.00对应152.4mm（6.00英寸），-12.00对应304.8mm（12.00英寸），-24.00对应609.6mm（24.00英寸）（标准长度）
