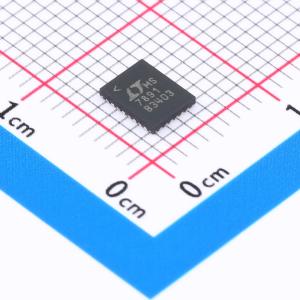

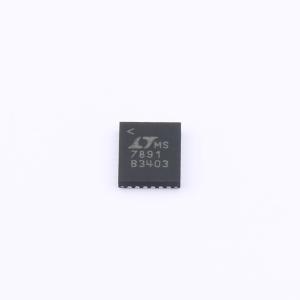

LTC7891RUFDM#PBF实物图
  • LTC7891RUFDM#PBF商品缩略图
  • LTC7891RUFDM#PBF商品缩略图
  • LTC7891RUFDM#PBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC7891RUFDM#PBF

用于GaN FET的100 V,低IQ同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一款高性能降压型直流-直流开关稳压器控制器,可驱动所有 N 沟道同步氮化镓 (GaN) 场效应晶体管 (FET) 功率级,输入电压高达 100V。解决了使用 GaN FET 时传统上面临的许多挑战。与硅金属氧化物半导体场效应晶体管 (MOSFET) 解决方案相比,简化了应用设计,无需保护二极管和其他额外的外部组件。内部智能自举开关可防止在死区时间内 BOOST 引脚到 Sw 引脚的高端驱动器电源过充电,保护顶部 GaN FET 的栅极
品牌名称
ADI(亚德诺)
商品型号
LTC7891RUFDM#PBF
商品编号
C3167618
包装方式
管装
商品毛重
0.1775克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4V~100V
输出电压800mV~60V
开关频率100kHz~3MHz
工作温度-40℃~+150℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)5uA
开关管(内置/外置)外置
输出类型可调

商品概述

一款高性能降压型直流-直流开关稳压器控制器,可驱动所有 N 沟道同步氮化镓 (GaN) 场效应晶体管 (FET) 功率级,输入电压最高可达 100 V。它解决了使用 GaN FET 时传统上面临的诸多挑战。与硅金属氧化物半导体场效应晶体管 (MOSFET) 解决方案相比,在无需保护二极管和其他额外外部组件的情况下简化了应用设计。

内部智能自举开关可防止在死区时间内 BOOST 引脚到 SW 引脚的高端驱动器电源过充电,保护顶部 GaN FET 的栅极。内部对两个开关边沿的栅极驱动器时序进行优化,以实现智能接近零死区时间,显著提高效率,并允许高频操作,即使在高输入电压下也是如此。或者,用户可以使用外部电阻调整死区时间以进行裕量调整或定制应用。

栅极驱动电压可在 4 V 至 5.5 V 之间精确调节,以优化性能,并允许使用不同的 GaN FET,甚至逻辑电平 MOSFET。

商品特性

  • 针对 GaN FET 进行全面优化的 GaN 驱动技术
  • 宽 VIN 范围:4 V 至 100 V
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 60 V
  • 无需续流、钳位或自举二极管
  • 内部智能自举开关可防止高端驱动器电源过充电
  • 内部优化的智能接近零死区时间或可通过电阻调节的死区时间
  • 分离输出栅极驱动器,可调节导通和关断驱动强度
  • 精确可调的驱动电压和欠压锁定 (UVLO)
  • 低工作静态电流 (IQ):5 μA(48 VIN 至 5 VOUT)
  • 可编程频率(100 kHz 至 3 MHz)
  • 可锁相频率(100 kHz 至 3 MHz)
  • 扩频频率调制
  • 28 引脚(4 mm x 5 mm)可侧焊 QFN 封装

应用领域

  • 工业电源系统
  • 电信电源系统

数据手册PDF
