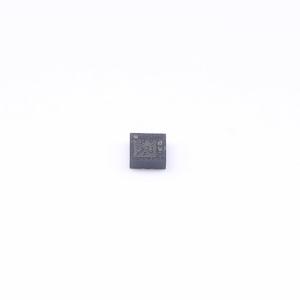

ST1VAFE3BXTR
用于生物电位信号的带垂直模拟前端的生物传感器和超低功耗加速度计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ST1VAFE3BX是一款生物传感器，集成了一个用于检测生物电位信号的模拟前端（vAFE）通道和一个用于运动跟踪的高性能三轴数字加速度计。该器件采用了非常紧凑、低噪声且低功耗的vAFE设计，其输入阻抗可配置。vAFE能够读取与运动信号互补的模拟信号
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1VAFE3BXTR
- 商品编号
- C35568295
- 商品封装
- LGA-12L(2x2)
- 包装方式
- 袋装
- 商品毛重
- 0.021765克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率(位) | 12位 | |
| 工作电压 | 1.62V~3.6V | |
| 信噪比 | - | |
| 工作温度 | -40℃~+85℃ | |
| 数据速率 | 3200Hz | |
| 时钟频率(fc) | 10MHz |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 3200Hz | |
| 基准电压值 | - | |
| 通道数 | 1 | |
| 静态电流 | 2.6uA | |
| 接口类型 | I2C；SPI；I3C | |
| 功能特性 | 输入缓冲；可编程增益 |
商品概述
ST1VAFE3BX是一款生物传感器，内置vAFE通道用于检测生物电位信号，以及高性能3轴数字加速度计用于运动跟踪。该设备设计紧凑、低噪声且低功耗，vAFE具有可配置的输入阻抗，能够读取与运动信号互补的模拟信号。vAFE和运动信号本质上同步，可实现独特的上下文感知边缘分析，功耗低且延迟最小。vAFE与加速度计传感器信号的轻松集成和实际同步允许在MEMS传感器中进行独立处理，利用其嵌入式生态系统（包括FSM和MLC）并减轻微控制器的负担。该设备内置先进的专用功能和数据处理功能，如有限状态机（FSM）、自适应自配置（ASC）和机器学习核心（MLC），并带有可导出的AI功能/滤波器。ST1VAFE3BX的MIPI I3C®目标接口和嵌入式128级FIFO缓冲区完善了一系列特性，使其在物料清单、处理或功耗方面成为系统集成的参考。嵌入式加速度计具有±2g/±4g/±8g/±16g的用户可选满量程，能够测量输出数据速率从1.6Hz到800Hz的加速度。ST1VAFE3BX拥有专用内部引擎，用于处理运动和加速度检测，包括自由落体、唤醒、单/双/三击识别、活动/非活动以及6D/4D方向。ST1VAFE3BX采用小型薄塑料 land grid array（LGA）封装，保证在-40℃至+85℃的扩展温度范围内工作。
商品特性
- 双通道，用于生物电位信号检测和运动跟踪
- 供电电压范围为1.62V至3.6V
- I²C和SPI接口的独立I/O供电（1.62V至3.6V）
- MIPI I3C®接口的独立I/O供电（扩展范围：1.08V至3.6V）
- 高性能模式下典型超低供电电流为48.1μA
- 断电状态电流为2.6μA
- 带模拟集线器的生物电位信号检测通道
- 单通道差分输入放大器（vAFE），具有可编程增益和输入阻抗
- 12位ADC分辨率
- 仅使用模拟集线器/vAFE通道时，输出数据速率（ODR）高达3200Hz
- 加速度计通道噪声低至220μg/√Hz
- ±2g/±4g/±8g/±16g可编程满量程
- 输出数据速率（ODR）从1.6Hz到800Hz
- 嵌入式机器学习核心，支持模拟集线器/vAFE数据高达1.6kHz
- 可编程有限状态机，支持模拟集线器/vAFE数据高达1.6kHz
- 基于传感器处理输出（FSM/MLC）的自适应自配置（ASC）
- 嵌入式FIFO：最多128个加速度计和模拟集线器/vAFE数据样本，或256个低分辨率加速度计数据样本
- 高速I²C/SPI/MIPI I3C®数字输出接口
- 高级计步器、步数检测器和步数计数器
- 自测试
- 小封装：最大尺寸2.0×2.0×0.74mm，12引脚LGA
- 10000g高冲击承受能力
- ECOPACK和RoHS合规
应用领域
- 生物电位信号检测（ENG、ECG、EEG）
- 可穿戴和便携设备
- 活动跟踪和健康
