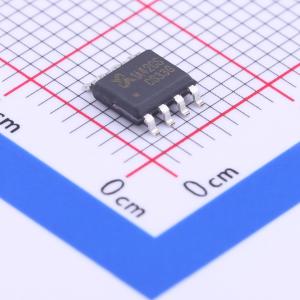

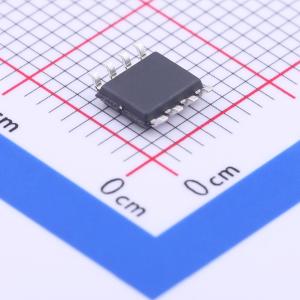

温馨提醒：图片仅供参考，商品以实物为准
SM1A42CSKC-TRG
1个N沟道+1个P沟道 耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Sinopower(大中)
- 商品型号
- SM1A42CSKC-TRG
- 商品编号
- C393732
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2.5A | |
| 导通电阻(RDS(on)) | 240mΩ@4.5V | |
| 耗散功率(Pd) | 2.1W | |
| 阈值电压(Vgs(th)) | 30V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V | |
| 输入电容(Ciss) | 910pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 45pF |
商品特性
- N沟道
- 100V / 2.5A
- 当VGS = 10V时，RDS(ON) = 150mΩ（最大值）
- 当VGS = 4.5V时，RDS(ON) = 170mΩ（最大值）
- P沟道
- -100V / -2.2A
- 当VGS = -10V时，RDS(ON) = 205mΩ（最大值）
- 当VGS = -4.5V时，RDS(ON) = 240mΩ（最大值）
- 100%进行UIS + Rg测试
- 可靠且耐用
- 提供无铅产品（符合RoHS标准）
- 静电放电保护
应用领域
- 直流电机控制
