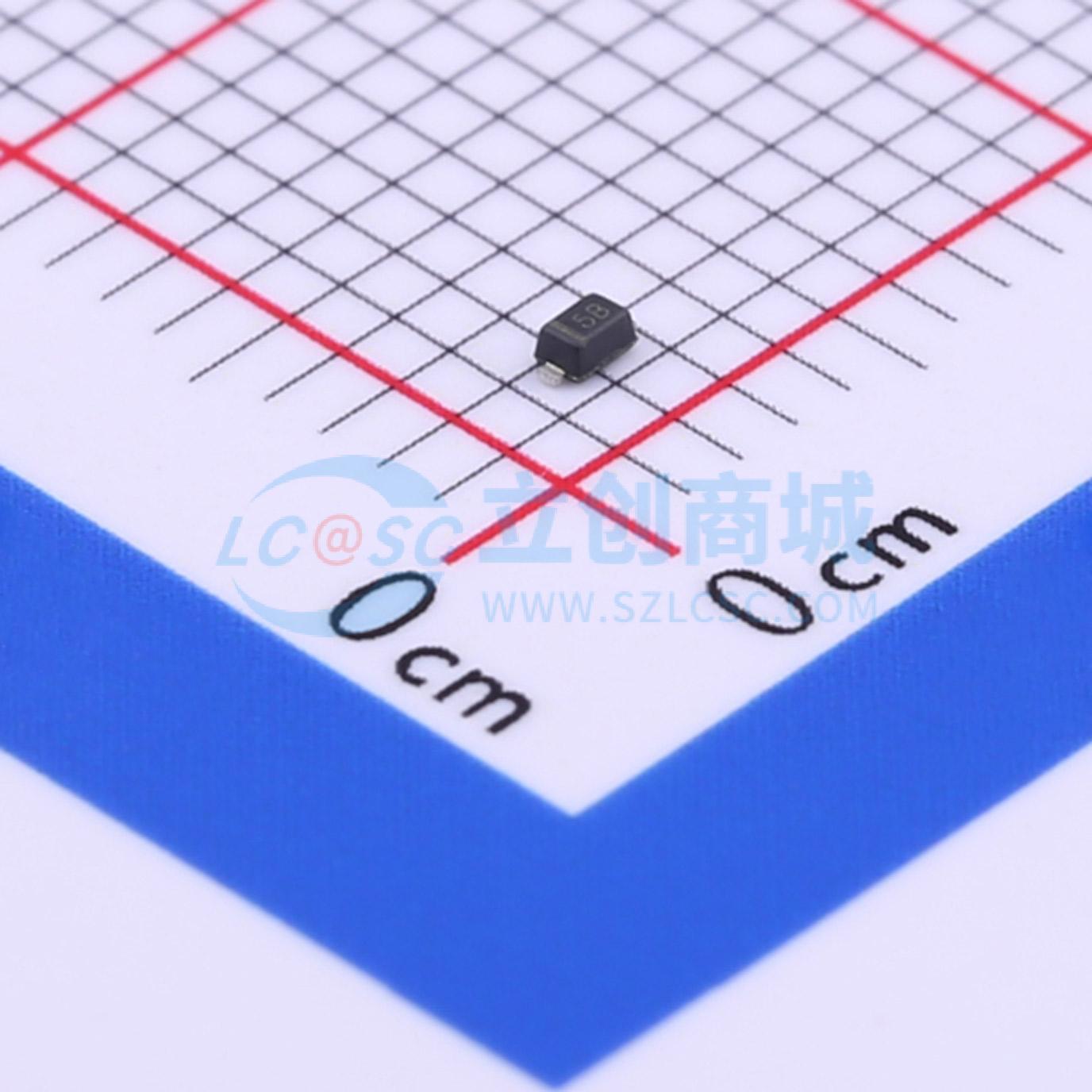

温馨提醒：图片仅供参考，商品以实物为准
AU0521D5
双向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AU0521D5是一款双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感数据和电源线的理想解决方案。AU0521D5符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用超小型SOD - 523无铅封装。尺寸小且具备高ESD浪涌保护能力，使AU0521D5成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
- 商品型号
- AU0521D5
- 商品编号
- C393860
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 20pF |
商品概述
AU0521D5是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。AU0521D5符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用超小型SOD - 523无铅封装。尺寸小且具备高ESD浪涌保护能力，使AU0521D5成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
商品特性
- 保护一条数据或电源线
- 超低泄漏电流：纳安（nA）级
- 工作电压：5V
- 低钳位电压
- 符合以下标准： - IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）8A（8 / 20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示器
