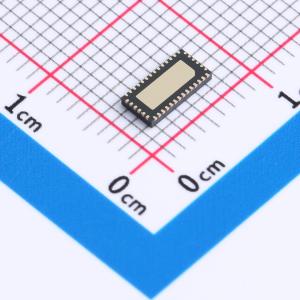

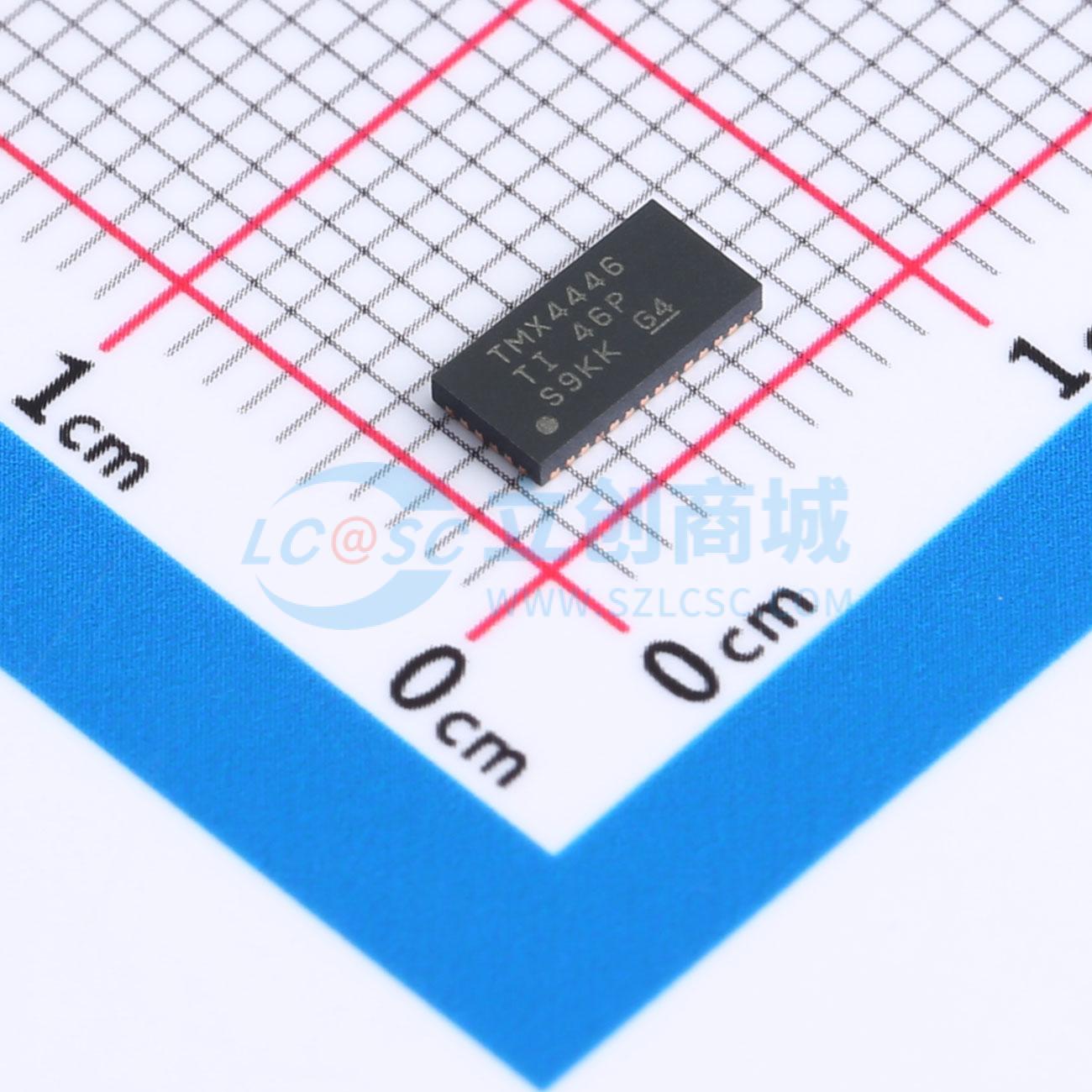

TMUXHS4446RETR

USB-C 10Gbps交替模式交叉开关多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUXHS4446 是一款高速双向无源交叉点开关或交叉开关 (Xbar)。该器件用于通过 USB Type-C（也称为 USB-C 接口）在 USB 3.2 第 2 代（超高速）和 DisplayPort 1.4/2.1（高达 10Gbps UHBR10）信号之间切换。该器件还可切换用于 DisplayPort 辅助通道的低速 SBU 信号。TMUXHS4446 支持共模电压 (CMV) 范围为 0V 至 1.8V 且差分振幅为 0V 至 1800mVpp 的差分信号。自适应 CMV 跟踪可确保通过器件的通道在整个共模电压范围内保持不变。TMUXHS4446 的动态特性允许进行高速开关，使信号眼图具有最小的衰减，并且几乎不会增加抖动。该器件的芯片设计经过优化，可在较高信号频谱上实现出色的频率响应。TMUXHS4446 的芯片信号布线和开关网络相匹配，可实现出色的差分对内延迟性能。TMUXHS4446 具有工业级工作温度范围（ -40°C 至 105°C ），适合多种严苛应用，包括工业和高可靠性用例。
品牌名称: TI(德州仪器)
商品型号: TMUXHS4446RETR
商品编号: C35471229
商品封装: WQFN-40-EP(3x6)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

TMUXHS4446 是一款高速双向无源交叉点开关或交叉开关 (Xbar)。该器件用于通过 USB Type-C（也称为 USB-C 接口）在 USB 3.2 第 2 代（超高速）和 DisplayPort 1.4/2.1（高达 10Gbps UHBR10）信号之间切换。该器件还可切换用于 DisplayPort 辅助通道的低速 SBU 信号。TMUXHS4446 支持共模电压 (CMV) 范围为 0V 至 1.8V 且差分振幅为 0V 至 1800mVpp 的差分信号。自适应 CMV 跟踪可确保通过器件的通道在整个共模电压范围内保持不变。 TMUXHS4446 的动态特性允许进行高速开关，使信号眼图具有最小的衰减，并且几乎不会增加抖动。该器件的芯片设计经过优化，可在较高信号频谱上实现出色的频率响应。TMUXHS4446 的芯片信号布线和开关网络相匹配，可实现出色的差分对内延迟性能。 TMUXHS4446 具有工业级工作温度范围（ -40°C 至 105°C ），适合多种严苛应用，包括工业和高可靠性用例。

商品特性

无源双向 USB-C 交替模式多路复用器，可在 USB 和 DisplayPort 信号之间切换
支持 USB 3.2，速率高达 10Gbps（第 2.0 代）；支持 DisplayPort 2.1，每通道速率高达 10Gbps(UHBR10)
与源器件/主机和接收器件/器件应用兼容
−3dB 差分带宽：9.5GHz
动态特性：
- 插入损耗 = -1.6db（5GHz 时）
- 回波损耗 = -18dB（5GHz 时）
支持 0V 至 1.8V 的共模电压 (CMV)
自适应 CMV 跟踪
可承受 VBUS 短路事件的 6V 容限 SBU 引脚
可通过 GPIO 引脚或 I²C 进行配置
同时支持 1.8V 和 3.3V I²C
单电源电压 VCC:3.3V
工作功耗：340μA
低待机功耗：0.5μA（引脚模式）
工业级工作温度范围： -40°C 至 105°C
采用 3mm×6mm QFN 封装

应用领域

PC 和笔记本电脑
电视
游戏
扩展坞
家庭影院和娱乐系统
工厂自动化和控制
电子销售终端 (EPOS)
智能手机
平板电脑

其他推荐

74AVC4T245QPWRQ1

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转DP
	USB协议版本	USB 3.2
	工作电压	3V~3.6V

	属性	参数值
	数据速率	10Gbps
	工作温度	-40℃~+105℃
	静态电流	2.5uA
