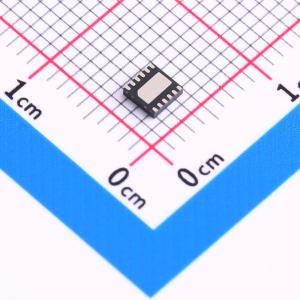

温馨提醒：图片仅供参考，商品以实物为准

LMR38015FDRRR

降压型 1.5A 4.2V~80V

描述: LMR38015 同步降压转换器用于在宽输入电压范围内进行调节，从而尽可能减少对外部浪涌抑制元件的需求。LMR38015 能够在输入电压降至 4.2V 时根据需要以接近 100% 的占空比运行，因而是宽输入电压范围工业应用和 MHEV/EV 系统的理想选择，因为绝对最大输入电压为 85V。
品牌名称: TI(德州仪器)
商品型号: LMR38015FDRRR
商品编号: C35459876
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.199836克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

LMR38015 是一款同步降压转换器，设计用于在宽输入电压范围内稳压，可最大程度减少对外部浪涌抑制元件的需求。LMR38015可在输入电压低至4.2V的跌落情况下工作，必要时可工作在接近100%占空比；由于其最大输入电压为85V，因此该器件适用于宽输入工业应用和MHEV/EV系统。LMR38015带有高压使能引脚，可通过将器件连接至宽输入电源电压实现使能，也可在启动和关断过程中实现精确的欠压锁定控制。电源良好标志带有内置滤波和延迟，可提供真实的系统状态指示，无需外部监控器。该器件内置伪随机扩频选项，可将EMI降至最低。开关频率可在200kHz至2.2MHz之间配置，以避开对噪声敏感的频段。此外，频率可通过RT引脚编程，可在低工作频率下获得更高效率，或在高工作频率下实现更小的设计尺寸。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过大情况下的热关断。LMR38015采用12引脚WSON封装。

商品特性

可支持功能安全设计，有可用文档辅助功能安全系统设计
针对严苛工业应用配置
4.2V 至 80V 输入电压范围
1.5A 连续输出电流
超低40µA 工作静态电流
200kHz 至 2.2MHz 可调开关频率
可同步至外部时钟
最大97%占空比
支持带预偏置输出的启动事件
全温度范围内参考电压容差为±1.5%
精确使能
集成补偿网络，易于使用，可实现低BOM count
集成同步整流
采用带PowerPAD™的12引脚WSON可润湿侧翼集成电路封装
提供PFM和强制PWM（FPWM）选项
提供扩频选项
可使用WEBENCH® Power Designer为LMR38015创建自定义设计

应用领域

工业运输
无线基础设施和联网
电能输送
工厂自动化与控制

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	1.5A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)
