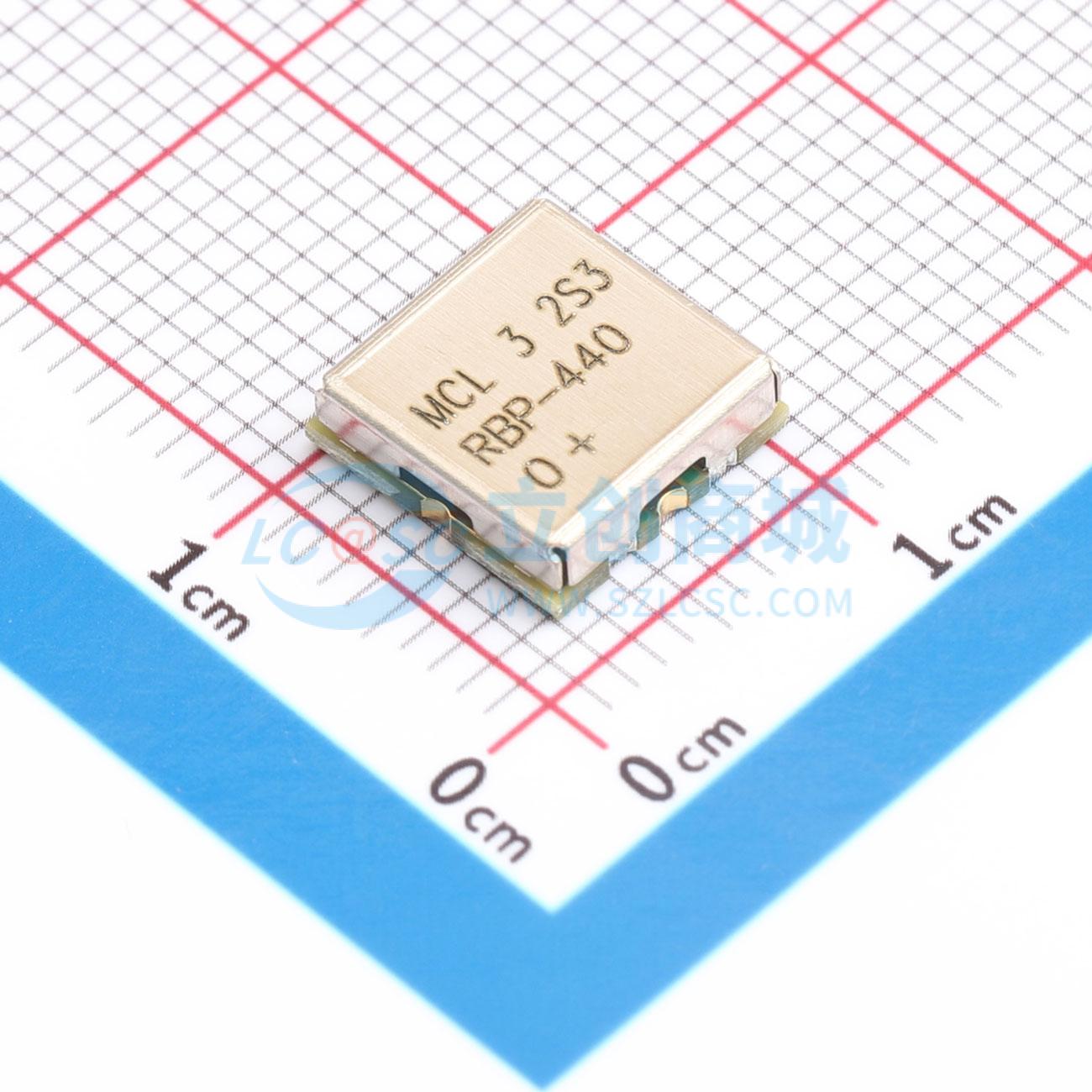

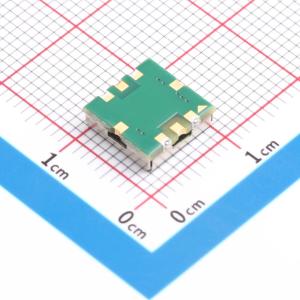

温馨提醒：图片仅供参考，商品以实物为准
RBP-440+
小尺寸屏蔽带通滤波器，具有线性相位和良好VSWR特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- RBP-440+
- 商品编号
- C3155959
- 商品封装
- SMD-8P,8.9x8.9mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 中心频率 | 440MHz | |
| 截止频率 | - | |
| 绝对带宽 | 410MHz~470MHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.43dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 线性相位，在中心频率±30MHz范围内典型相位偏差为±3度
- 良好的电压驻波比，通带内典型值为1.3:1
- 小尺寸，0.35英寸×0.35英寸
- 带屏蔽外壳
- 可进行水基清洗
应用领域
- 谐波抑制
- 发射机/接收机
- 个人与家庭通信
