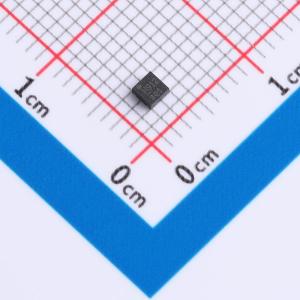

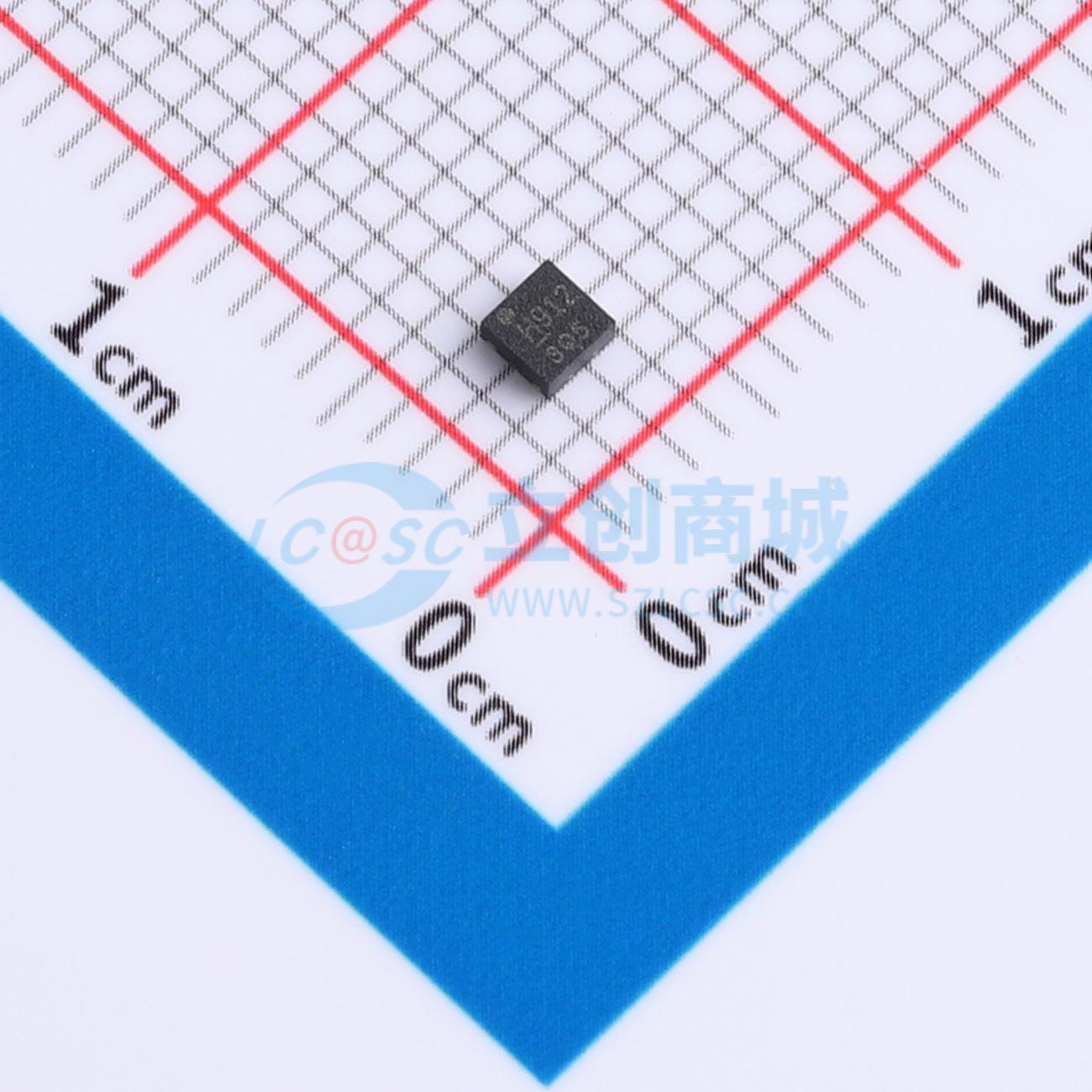

温馨提醒：图片仅供参考，商品以实物为准
XHF2-912+
XHF2-912+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- XHF2-912+
- 商品编号
- C3155379
- 商品封装
- TDFN-6-EP
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 高通 | |
| 中心频率 | - | |
| 截止频率 | - | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 6.9dB；14.3dB；12dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.5dB | |
| 工作温度 | -55℃~+105℃ |
商品概述
Mini-Circuits 的 XHF2-912+ 反射消除滤波器采用了一种新颖的滤波器拓扑结构，该结构在阻带内吸收并终止信号，而不是将其反射回源端。这一新功能使得滤波器电路能够应用于传统方法无法胜任的独特应用场景。传统滤波器在阻带内具有反射性，会将信号以100%的功率电平反射回源端。这些反射会与邻近组件相互作用，并常常导致互调失真和其他干扰。反射消除滤波器消除了阻带反射，使其能够与敏感器件配对使用，并应用于原本需要隔离放大器或衰减器等电路的场合。
应用领域
- Wi-Fi
- WiMax
- 微波无线电
