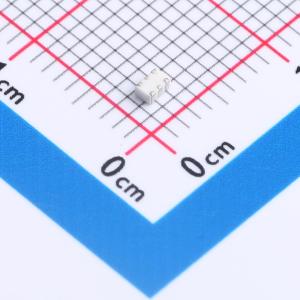

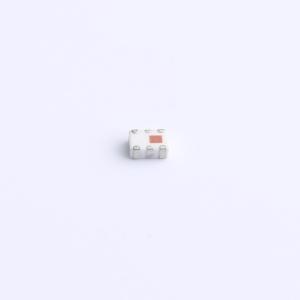

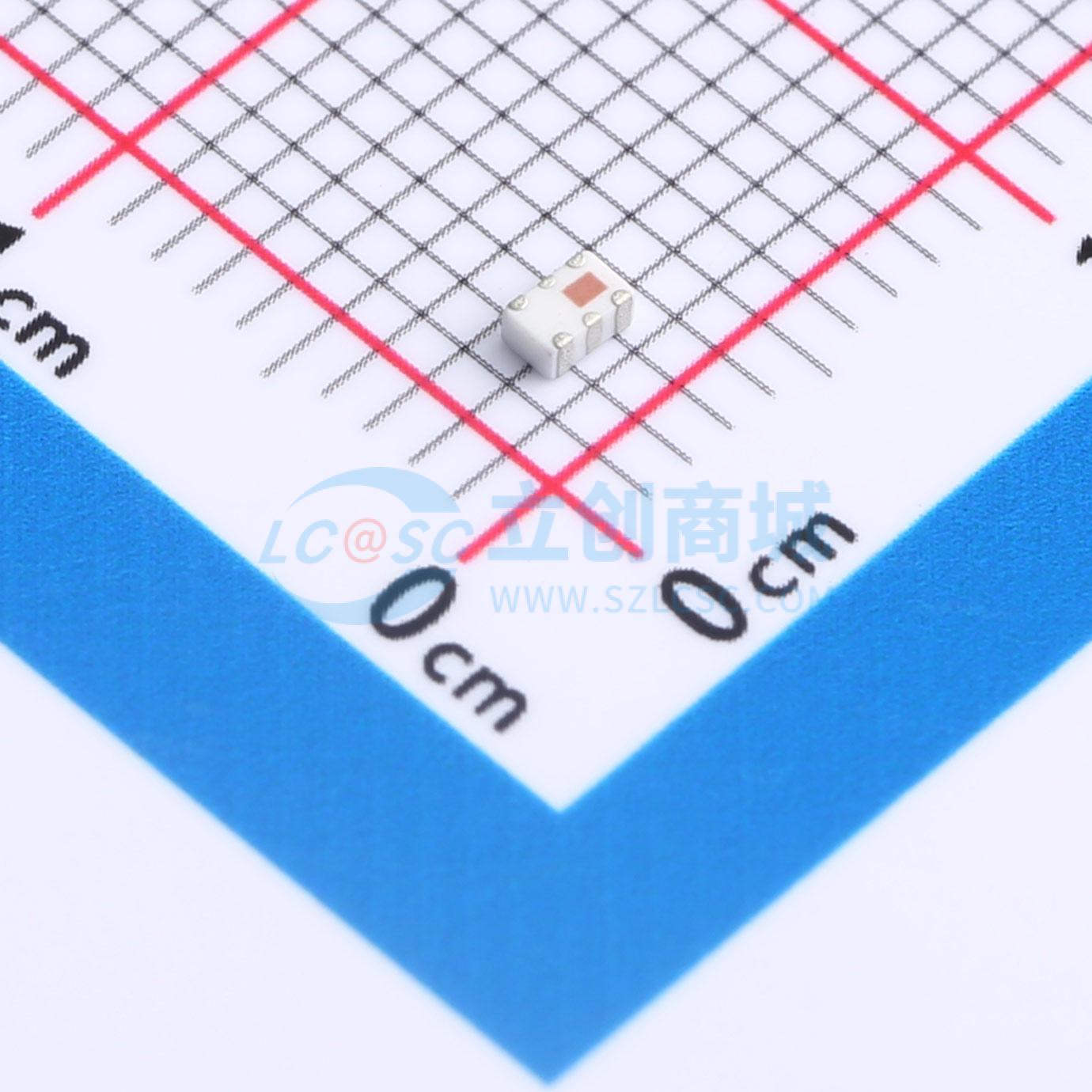

温馨提醒：图片仅供参考，商品以实物为准
QCS-83+
2路90°功率分配器，50Ω，4000 - 8000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供了工作带宽和尺寸的行业领先组合，支持近一个倍频程频段，采用微型EIA-0805外形尺寸。出色的相位和幅度不平衡特性使其成为各种系统和子系统设计中的多功能构建模块。
- 品牌名称
- Mini-Circuits
- 商品型号
- QCS-83+
- 商品编号
- C3155131
- 商品封装
- SMD-6P,1.3x2mm
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 频率 | 4GHz~8GHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.1dB |
商品概述
Mini-Circuits新款90°功率分配器，型号为QCS - 83+，在工作带宽和尺寸方面处于水平；在微型EIA - 0805封装中支持近一个倍频程带宽。出色的相位和幅度不平衡特性使该组件成为各种系统和子系统设计中的通用构建模块。
商品特性
- 低插入损耗，典型值0.8 dB
- 良好的隔离度，典型值14 dB
- 微型尺寸，0.079英寸x0.049英寸x0.033英寸
- LTCC结构
- 高功率
应用领域
- 平衡放大器
- 调制器
- DCS、PCS、UMTS
- WiMax
- WiFi、ISM
