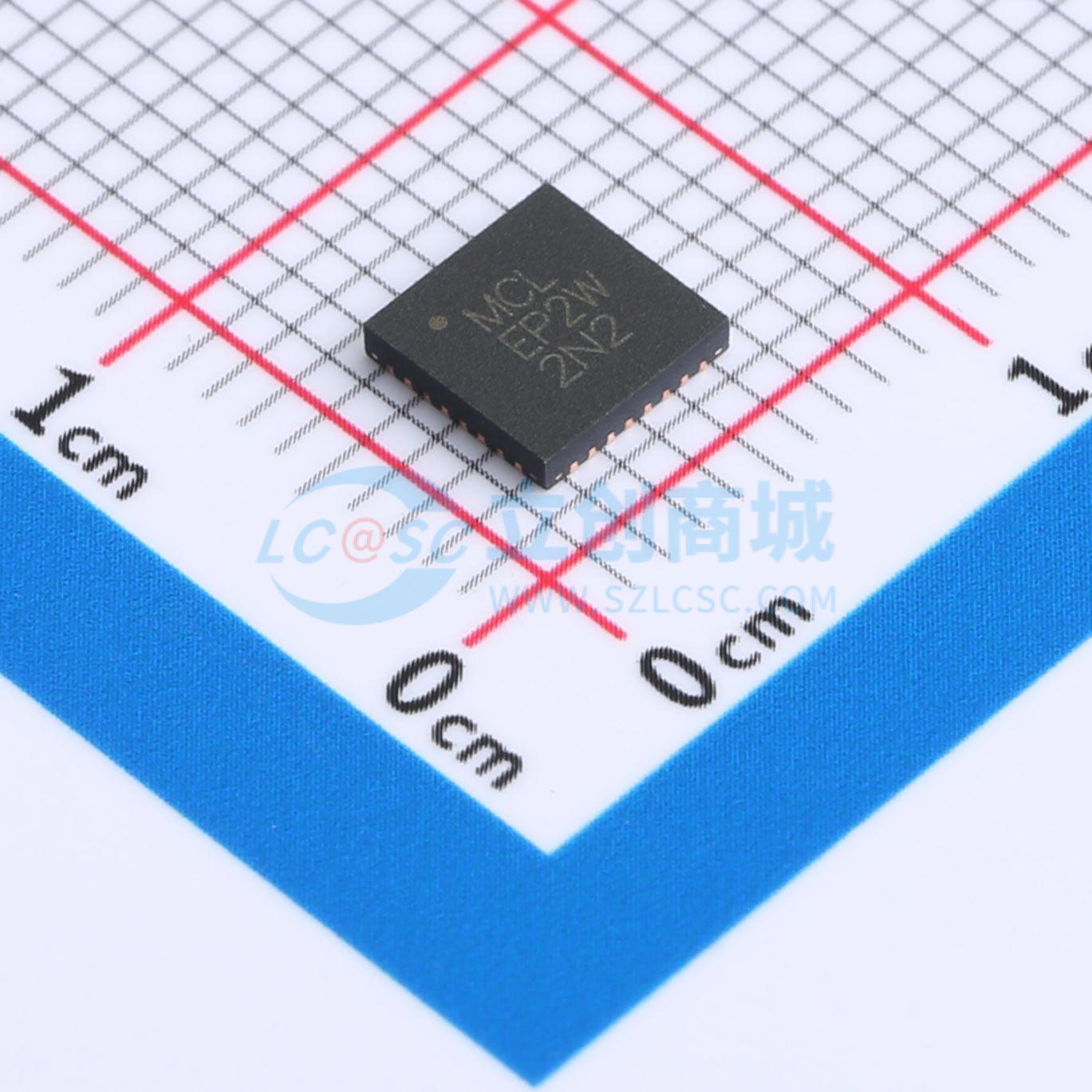

温馨提醒：图片仅供参考，商品以实物为准
EP2W+
MMIC表面贴装功率分配器/合成器，2路0°，50Ω，0.7 - 6.0 GHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款MMIC 2-路0°功分器/合路器，设计用于0.7至6.0 GHz的宽带操作，支持许多需要在宽频率范围内实现高性能的应用，包括所有LTE频段、WiMax和WiFi，以及仪器仪表等。该型号在5x5mm QFN小型封装中提供高达2.5W（作为功分器）的出色功率处理能力，具有低插入损耗、良好的隔离度以及低相位和幅度不平衡性。采用GaAs IPD技术制造，提供高水平的ESD保护和出色的重复性。
- 品牌名称
- Mini-Circuits
- 商品型号
- EP2W+
- 商品编号
- C3154895
- 商品封装
- VFQFN-32-EP
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 频率 | 700MHz~6GHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.8dB |
商品概述
EP2W+ 是一款采用 GaAs IPD 技术制造的 MMIC 2 路 0 度功分器/合成器，专为 0.7 至 6.0 GHz 的宽带操作而设计。该模型支持多种需要宽频率范围内高性能的应用，涵盖所有 LTE 频段、WiMax、WiFi 以及测试测量等。它在微小的 5×5mm QFN 封装内提供高达 2.5W（作为功分器时）的出色功率处理能力，并具有低插入损耗、良好的隔离度以及低的相位和幅度不平衡度。该器件提供高水平的 ESD 保护和优异的可重复性，且可进行水洗。
商品特性
- 宽带宽，0.7 至 6.0 GHz
- 优异的幅度不平衡度，典型值 0.1 dB（至 6 GHz）
- 良好的相位不平衡度，典型值 1 至 3 度
- 小尺寸，5×5 mm
- 高 ESD 防护等级
- 可水洗
- 直流导通
应用领域
- WIMAX
- ISM
- 测试测量
- WLAN
- 卫星通信
- LTE
