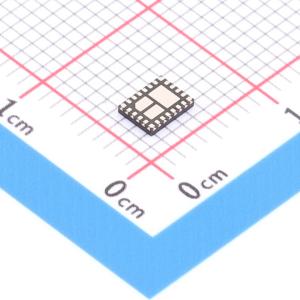

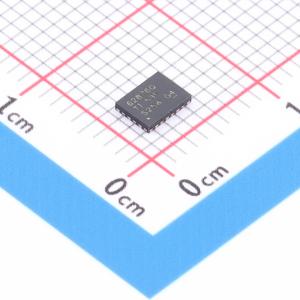

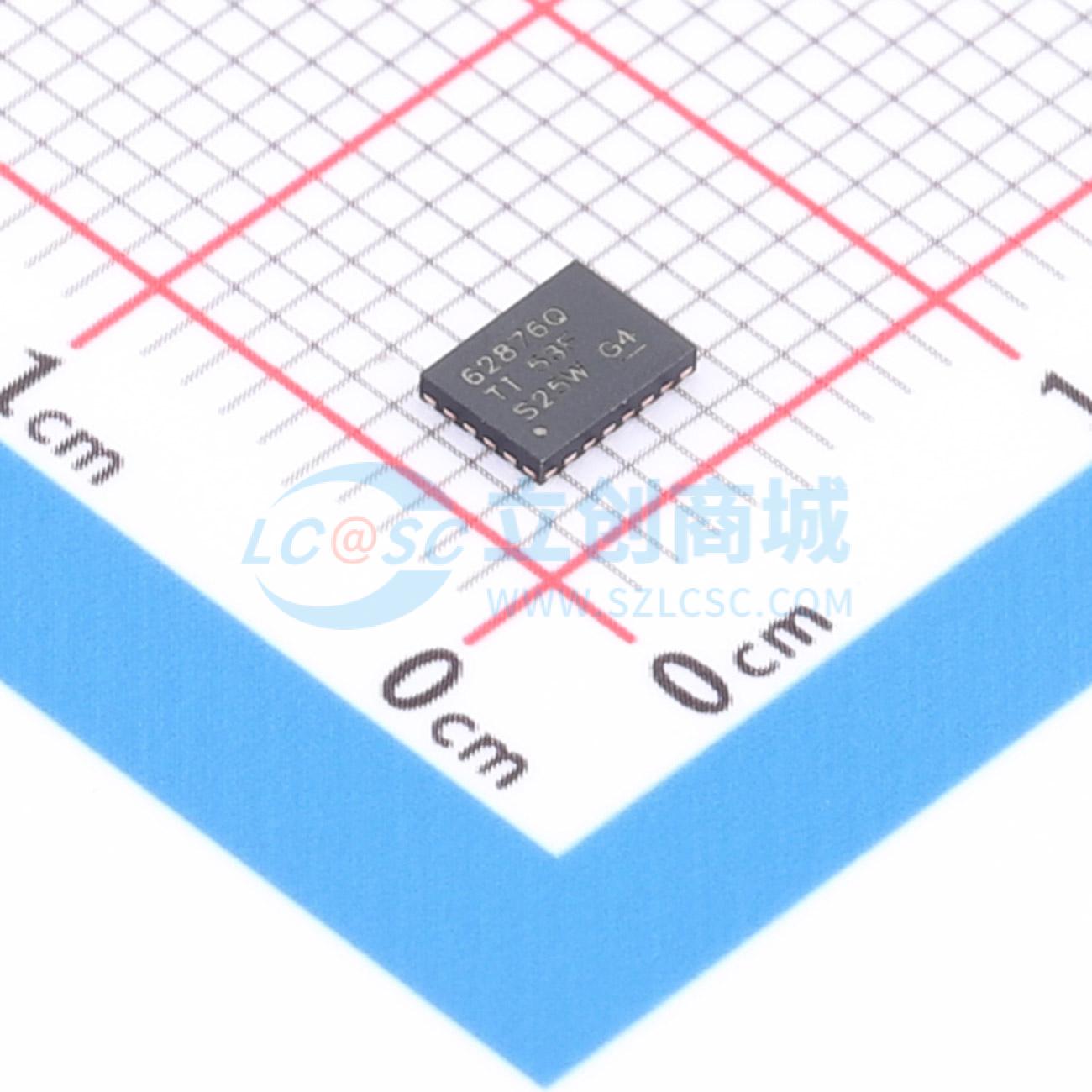

温馨提醒：图片仅供参考，商品以实物为准

TPS62876QWRZVRQ1

降压型 25A 2.7V~6V

描述: TPS62874-Q1、TPS62875-Q1、TPS62876-Q1 和 TPS62877-Q1 是具有 I2C 接口和差分遥感功能的引脚对引脚 15A、20A、25A 和 30A 同步直流/直流降压转换器系列。所有器件都具有高效率且易于使用。低阻电源开关可在高温环境下支持高达 30A 的输出电流。这些器件可在堆叠模式下运行，以提供更高的输出电流或将功耗分散到多个器件上。
品牌名称: TI(德州仪器)
商品型号: TPS62876QWRZVRQ1
商品编号: C35441398
商品封装: WQFN-FCRLF-24-EP(3x4)
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.1mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	输出电压差分采样；工作状态指示；外部补偿；轻载高效模式；EMI优化(抖频模式)；可调软启动；输出放电；动态电压调节

商品概述

TPS62874-Q1、TPS62875-Q1、TPS62876-Q1和TPS62877-Q1是具有I2C接口和差分遥感器的15A、20A、25A和30A汽车级同步直流/直流降压转换器系列。所有器件都具有高效率且易于使用。低阻电源开关可在高温环境下支持高达30A的输出电流。这些器件可在堆叠模式下运行，以提供更高的输出电流或将功耗分散到多个器件上。TPS6287x-Q1系列实现了固定频率DCS控制方案，该方案支持快速瞬变响应。器件可以在省电模式下运行以充分提高效率，也可以在强制PWM模式下运行以实现出色瞬态性能和超低输出电压纹波。可选的遥感功能可更大限度地提高负载点的电压调节，并且该器件可在整个输出电压范围内实现±0.8%的直流电压精度。开关频率可通过FSEL引脚选择，可设置为1.5MHz、2.25MHz、2.5MHz或3MHz，也可与频率范围相同的外部时钟同步。I2C兼容接口提供多种控制、监控和警告功能，例如电压监控和温度相关警告。可快速调整输出电压，使负载功耗适应性能需求。通过VSEL引脚，默认启动电压可实现电阻可选。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级1:-40℃ 至 125℃ TA
-40℃ 至 150℃ 的结温范围
功能安全型，可提供用于功能安全系统设计的文档
输入电压范围:2.7V 至 6V
引脚对引脚兼容器件系列:15A、20A、25A 和30A
0.4V 至 1.675V 的3个可选输出电压范围
0.4V 至 0.71875V，阶跃为1.25mV
0.4V 至 1.0375V，阶跃为2.5mV
0.4V 至 1.675V，阶跃为5mV
输出电压精度:±0.8%
内部电源MOSFET:2.6mΩ 和 1.5mΩ
可调软启动
外部补偿
可通过VSEL引脚选择启动输出电压
可以通过FSEL引脚选择开关频率 1.5MHz、2.25MHz、2.5MHz 或 3MHz
强制PWM或省电模式运行
通过外部电阻器或I2C选择启动输出电压
与I2C兼容的接口频率高达3.4MHz
旨在提高输出电流能力的可选堆叠操作
差分遥感
热预警和热关断
输出放电
可选展频时钟
具有窗口比较器的电源正常输出

应用领域

ADAS 摄像头、ADAS 传感器融合
环视 ECU
混合和可重新配置仪表组
音响主机、远程信息处理控制单元

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	400mV~1.675V
	输出电流	25A
	开关频率	3MHz；1.5MHz；2.25MHz；2.5MHz
	工作温度	-40℃~+150℃@(TJ)
