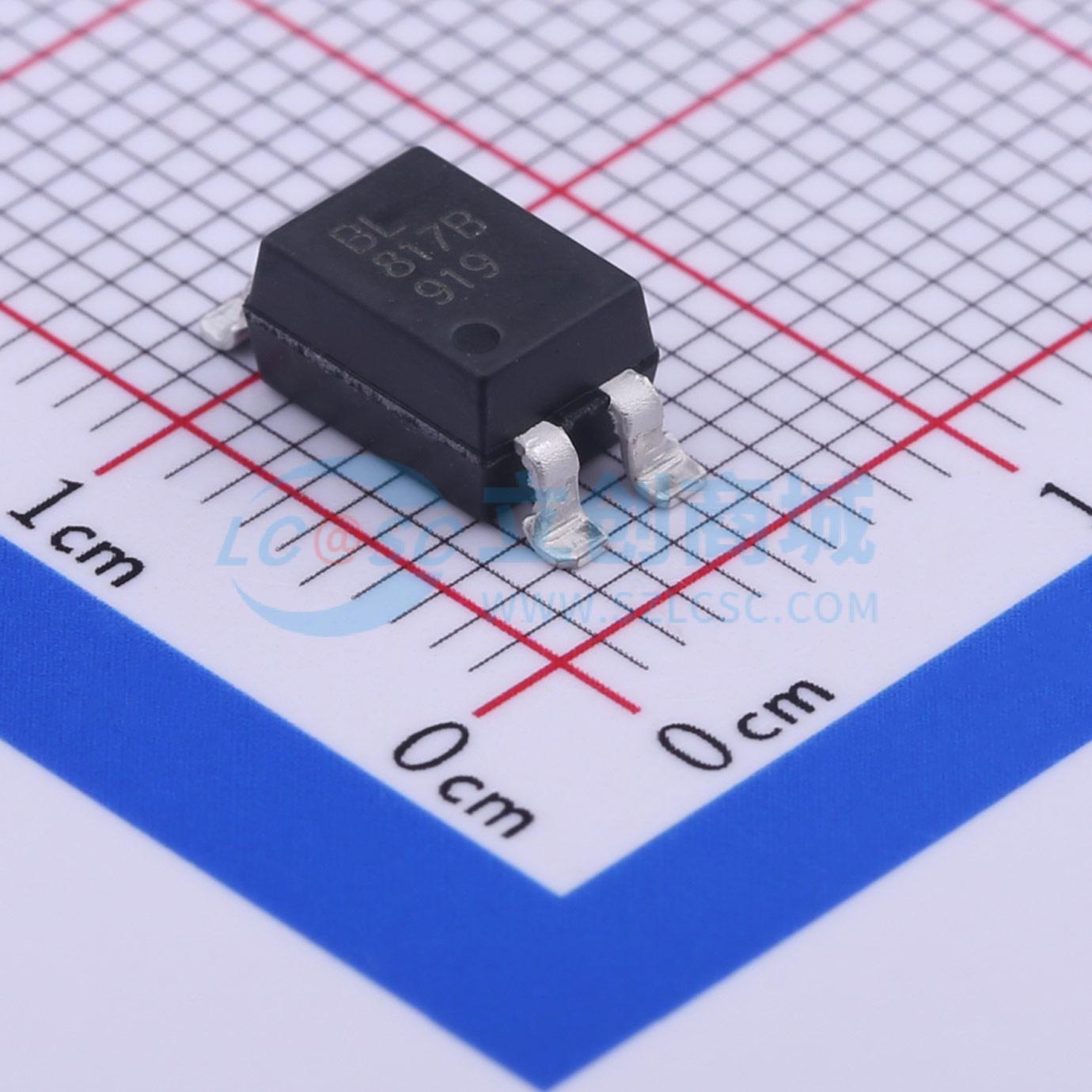

温馨提醒：图片仅供参考，商品以实物为准
BL817S
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 功能特性 | - |
商品概述
BL817系列器件均由一个红外发光二极管和一个光电晶体管二极管光耦合组成。它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 电流传输比（CTR：在lF = 5mA、VCE = 5V时为50% - 600%）
- 输入输出间高隔离电压（Viso = 5000V rms）
- 爬电距离＞7.62mm
- 无铅且符合ROHS标准
- 通过UL/CUL认证（文件编号E340048）
应用领域
- 可编程控制器
- 系统设备、测量仪器
- 通信设备
- 家用电器，如暖风机等
- 不同电位和阻抗电路间的信号传输
