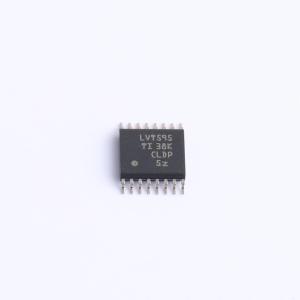

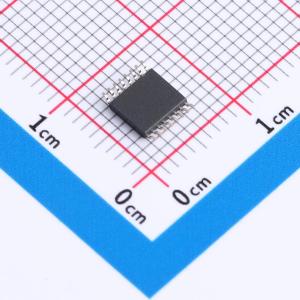

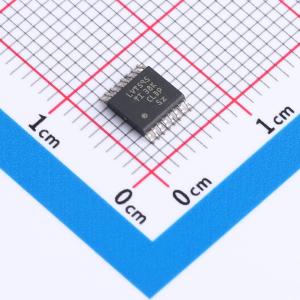

SN74LV8T595PWR

具有三态输出和逻辑电平转换器的8位移位寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 器件包含对8位D类存储寄存器进行馈送的8位串行输入、并行输出移位寄存器。存储寄存器具有并行的三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有直接覆盖清零(SRCLR)输入、串行(SER)输入和用于级联的串行输出 (QH) 。当输出使能(OE)输入为高电平时,存储寄存器输出处于高阻抗状态。内部寄存器数据和串行输出 (QH) 不受OE输入的影响。该输入经设计,具有较低阈值电路,支持电源电压大于输入电压时的升压转换。此外,当输入电压大于电源电压时,5V容限输入引脚可实现降压转换。输出电平始终以电源电压 (VCC) 为基准,并支持1.8V、2.5V、3.3V和5V CMOS电平。
品牌名称: TI(德州仪器)
商品型号: SN74LV8T595PWR
商品编号: C35423492
商品封装: VSSOP-16
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

SN74LV8T595是具有三态输出和逻辑电平转换器的8位移位寄存器。SN74LV8T595 器件包含对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。存储寄存器具有并行的三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有直接覆盖清零 (SRCLR) 输入、串行 (SER) 输入和用于级联的串行输出 (QH)。当输出使能 (OE) 输入为高电平时，存储寄存器输出处于高阻抗状态。内部寄存器数据和串行输出 (QH) 不受 OE 输入的影响。该输入经设计，具有较低阈值电路，支持电源电压大于输入电压时的升压转换。此外，当输入电压大于电源电压时，5V容限输入引脚可实现降压转换。输出电平始终以电源电压 VCC 为基准，并支持1.8V、2.5V、3.3V和5V CMOS电平。

商品特性

具有已知上电状态的锁存逻辑可提供一致的启动行为
1.65V至5.5V的工作电压范围
5.5V容限输入引脚
支持单电源电压转换
升压转换支持:1.2V至1.8V、1.5V至2.5V、1.8V至3.3V、3.3V至5.0V
降压转换支持:5.0V、3.3V、2.5V至1.8V；5.0V、3.3V至2.5V；5.0V至3.3V
速率最高可达150Mbps（5V 或 3.3V VCC条件下）
支持标准功能引脚排列
闩锁性能超过250mA，符合 JESD 17 规范

应用领域

数字标牌
控制指示灯LED
增加微控制器上的输出数

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	1.65V~5.5V
	时钟频率(fc)	175MHz
	输出类型	三态
	系列	74LV
	传播延迟(tpd)	22.2ns@5V,15pF

	属性	参数值
	输出电流	25mA
	分辨率(位)	8
	灌电流(IOL)	25mA
	拉电流(IOH)	25mA
	工作温度	-40℃~+125℃
	功能特性	异步清零功能；输出使能
