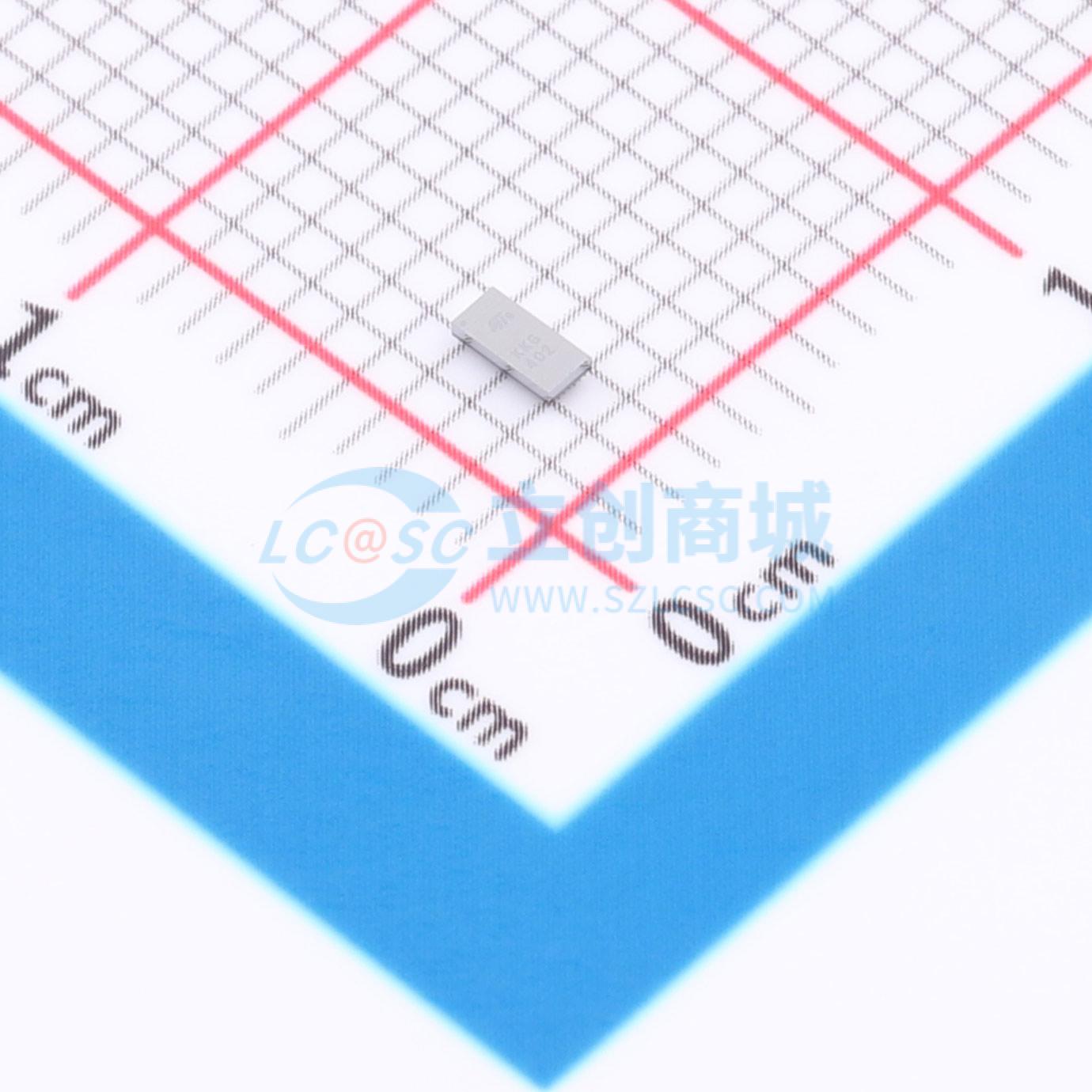

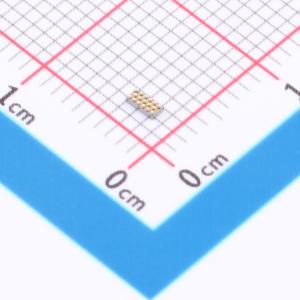

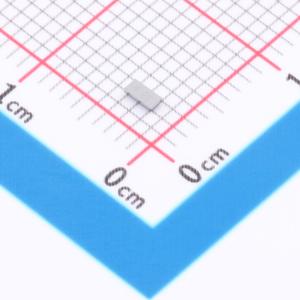

EMIF06-HSD03F3
6线低电容EMI滤波器阵列，带集成ESD保护，适用于microSD卡
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- micro-SD Card 的6线EMI滤波和集成ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF06-HSD03F3
- 商品编号
- C3152872
- 商品封装
- WFBGA-17
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 电感值 | 1nH | |
| 滤波器阶数 | 3 | |
| 阻值 | 1Ω |
| 属性 | 参数值 | |
|---|---|---|
| 容值 | 2.5pF | |
| ESD 保护 | 有 | |
| 通道数 | 6 | |
| 工作温度 | -30℃~+85℃ |
商品概述
EMIF06-HSD03F3是一款6线高度集成的低通滤波器，旨在抑制微型安全数字接口的EMI/RFI噪声。该滤波器集成了ESD保护二极管，设计用于保护敏感设备免受高达18kV接触ESD浪涌的损害。极低的线电容确保了高水平的信号完整性，同时不影响敏感IC对瞬态浪涌事件的保护。
商品特性
- 每个SD卡引脚集成EMI滤波器和ESD保护，采用易于布线的封装
- 极低的线电容，可补偿长PCB轨迹
- V_RM下的超低漏电流，最大20nA
- PCB空间消耗极小：1.1mm×2.4mm
- 符合ECOPACK2 RoHS标准组件
- 借助专有固态硅技术，线间匹配性良好
- 线到地的极低电容，优化数据完整性和速度
- 增强型ESD保护，响应时间快且钳位电压低：设备级保证符合IEC 61000-4-2 4级标准，因此系统级抗扰性更强
- VCC和DET的集成ESD保护，最小化PCB空间
- 直通封装引脚布局，便于PCB布线
- 符合UL94 V0标准
- IEC 61000-4-2超过4级：±18kV（空气放电—Ix引脚）
- IEC 61000-4-2超过4级：±18kV（接触放电—Ix引脚）
应用领域
- SD3.0、UHS-1 SDR104（208MHz）
- 安全数字（SD）存储卡接口
- 手机
- 数码相机
- 便携式电子设备
- 导航系统
- 安防摄像头
