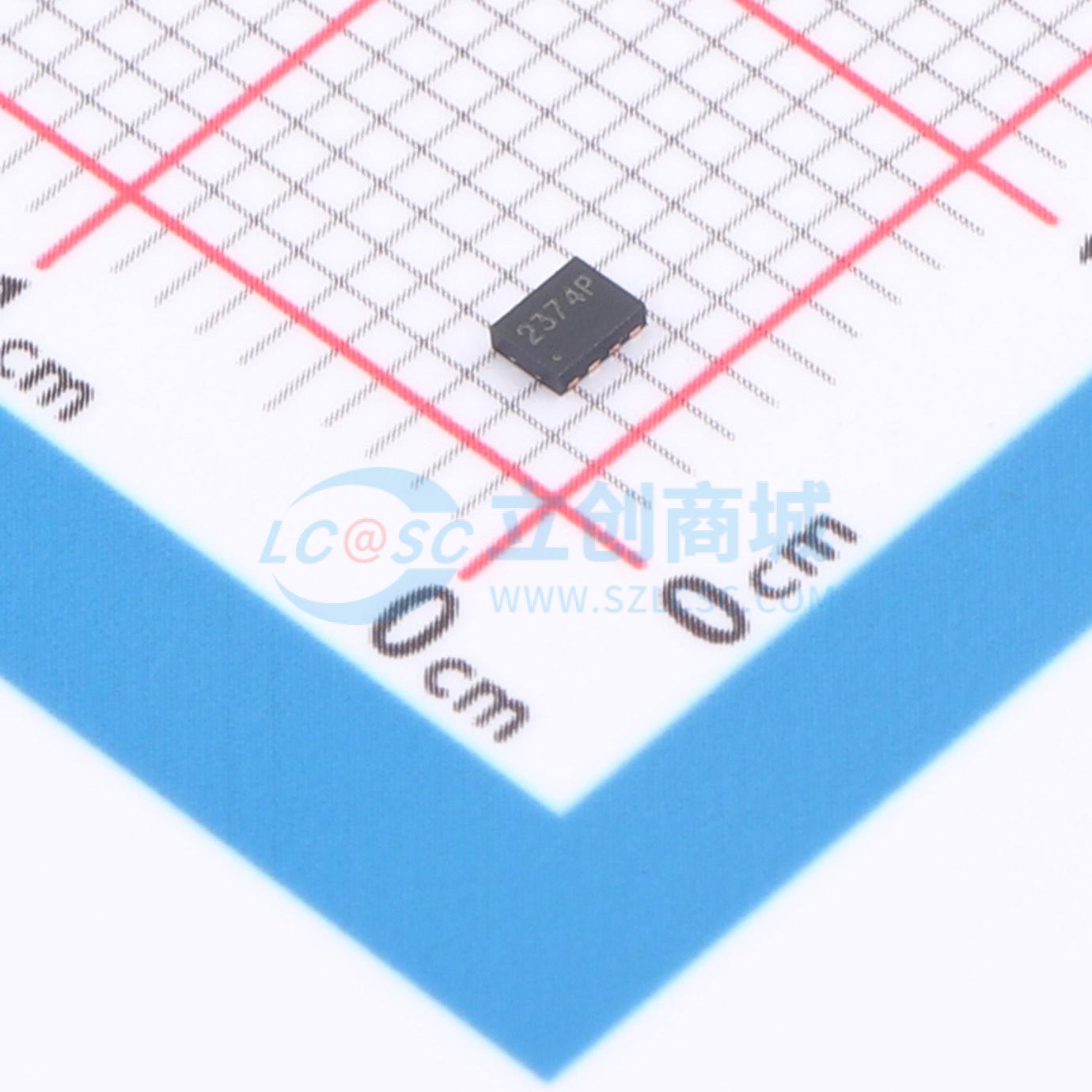

温馨提醒：图片仅供参考，商品以实物为准
ECLAMP2374P.TCT
集成TVS二极管的低通滤波器阵列，用于彩色LCD接口的ESD/EMI保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- ECLAMP2374P.TCT
- 商品编号
- C3152840
- 商品封装
- UFDFN-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电压 | 5V | |
| 滤波器阶数 | 2 | |
| 阻值 | 100Ω | |
| 容值 | 20pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 4 | |
| 衰减值 | 30dB@1.8GHz~2.5GHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
EClampTM2374P是一款集成了TVS二极管的低通滤波器阵列，旨在抑制便携式电子设备中不需要的电磁干扰/射频干扰信号并提供静电放电保护。该先进器件采用固态硅雪崩技术，具有卓越的箝位性能和直流电气特性。该器件已针对保护手机和其他便携式液晶面板电子产品中的彩色保护液晶面板进行了优化。该器件由四个相同的电路组成，每个电路包含用于静电放电保护的TVS二极管和用于电磁干扰/射频干扰滤波的电阻-电容网络。采用100Ω的串联电阻值和10pF的电容值，可实现从1.8GHz到2.5GHz至少30dB的衰减。TVS二极管根据IEC 61000-4-2第4级标准，可有效抑制超过±15kV（空气放电）和±8kV（接触放电）的静电放电电压。EClamp2374P采用符合RoHS标准的8引脚SLP2116P8封装，尺寸为2.1×1.6×0.58mm。引脚间距为0.5mm，采用无铅NiPd镀层。这种小型封装使其非常适合用于手机、数码相机和个人数字助理等便携式电子产品。
商品特性
- 集成了用于静电放电保护TVS的双向电磁干扰/射频干扰滤波器
- 符合IEC 61000-4-2（静电放电）第4级保护标准，±15kV（空气放电），±8kV（接触放电）
- 滤波器性能：在1.8GHz至2.5GHz范围内提供至少30dB衰减
- TVS工作电压：5V
- 电阻：100Ω ±15%
- 典型电容：20pF（反向电压=0V）
- 为四条线路提供保护和滤波
- 固态技术
应用领域
- 彩色液晶显示器保护
- 手机CCD摄像头线路
- 翻盖手机
