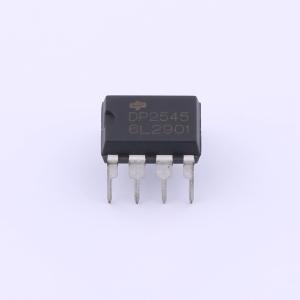

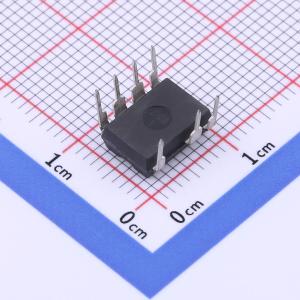

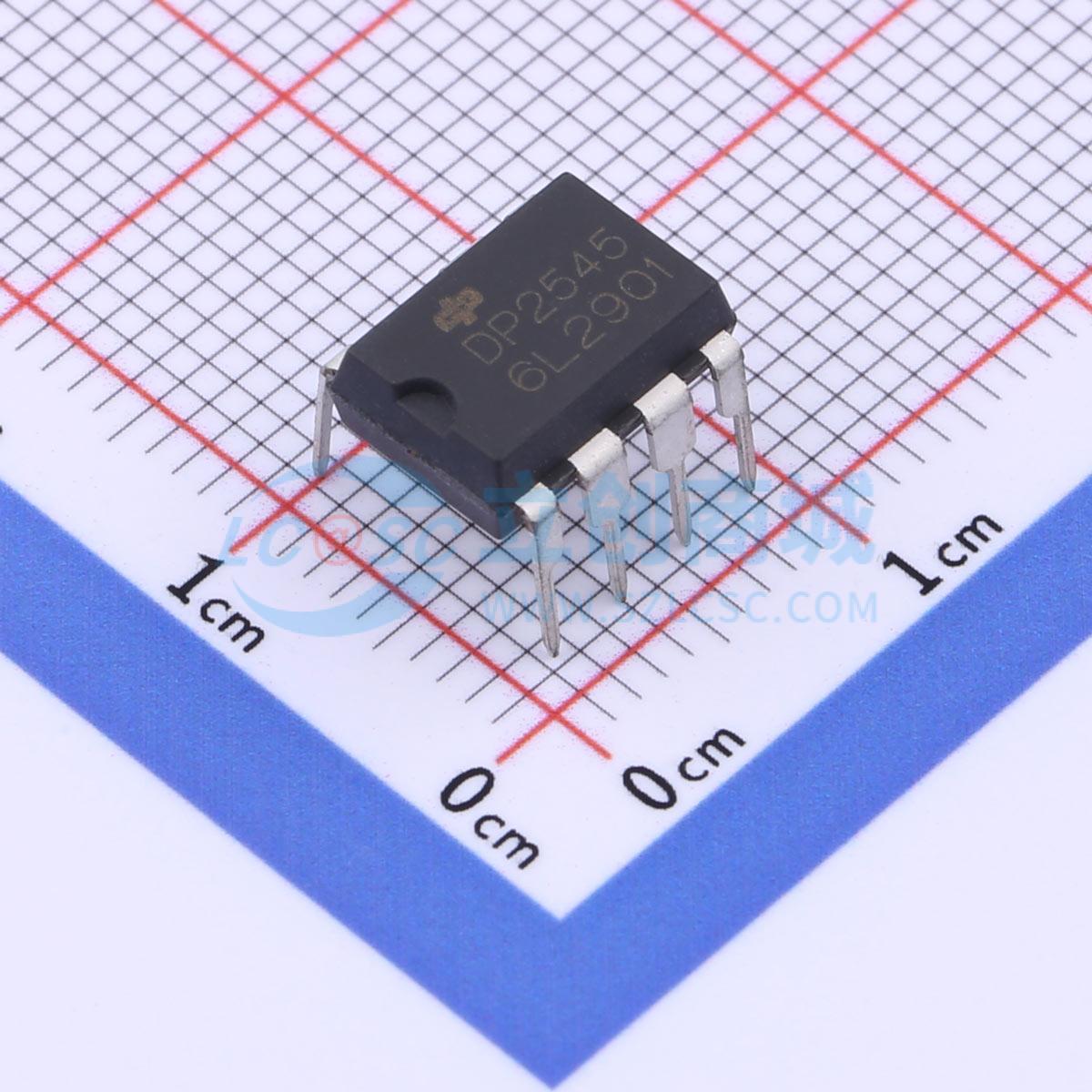

DP2545

DP2545是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。 在恒压输出模式中，DP2545采用多模式工作方式，即调幅控制(AM) 和调频控制(FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用DP2545可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。 DP2545集成有多种保护功能：VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(SLP) 和VDD箝位等。

• 集成650V MOSFET
• ±4%恒流、恒压精度
• 待机功耗 < 70mW
• 多模式原边控制方式
• 工作无异音
• 优化的动态响应
• 可调式线损补偿
• 集成线电压和负载电压的恒流补偿
• 集成完善的保护功能：短路保护(SLP)、过温保护(OTP)、逐周期限流保护(OCP)、前沿消隐(LEB)、管脚悬空保护、VDD过欠压保护和箝位保护
• 封装形式DIP7

• 低功率交流/直流离线SMPS
• 手机充电器
• 数码相机充电器
• 小型电源适配器
• 电脑、电视等辅助电源
• 更换线性调节器/RCC
