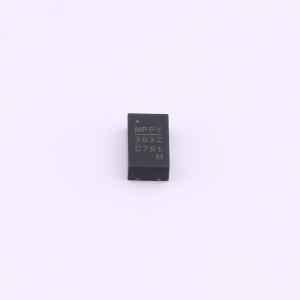

温馨提醒：图片仅供参考，商品以实物为准
MPM3632CGQV-Z
集成电感的同步降压模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MPM3632C是一款集成了同步整流功率MOSFET、电感和3个电容的降压调节模块。具有3MHz的固定开关频率,宽输入工作电压范围（4V至18V）,3A的持续输出电流,输出电压可调节最低至0.8V,具备多种保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3632CGQV-Z
- 商品编号
- C3151646
- 商品封装
- QFN-20(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPM3632C 是一款集成了同步整流功率MOSFET、电感和3个电容的降压调节模块。提供了非常紧凑的解决方案，仅需输入输出电容，即可在宽输入范围内可实现3A的持续输出电流，具有极好的负载和线性调整率。具有3MHz的固定开关频率，采用恒定导通时间（COT）控制模式，提供了快速的负载瞬态响应。可显著提升产品上市时间，同时还能避免设计生产风险。全方位的保护特性包括输出过压保护（OVP）、过流保护（OCP）和过温保护。采用节省空间的QFN - 20(3mmx5mmx1.6mm)封装。
商品特性
- 成套开关电源
- 开关频率为3MHz
- 4V至18V宽输入工作电压范围
- 输出电压可调节最低至0.8V
- 内部固定软启动时间
- 3A连续输出电流
- 用于低输出纹波的强制CCM模式
- 电源正常（PG）指示
- 打嗝过流保护（OCP）功能
- 输出过压保护（OVP）
- 过温关断保护
- 快速瞬态响应
- 采用QFN - 20 (3mmx5mmx1.6mm)封装总方案尺寸：7mmx7.9mm
应用领域
- 服务器系统
- 医学成像设备
- 配电系统
- 用于FPGA, ASICs, DSP的负载点应用小体积应用
