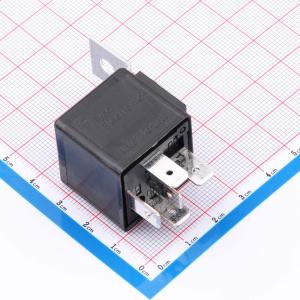

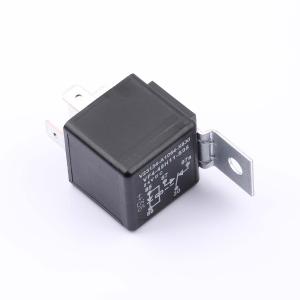

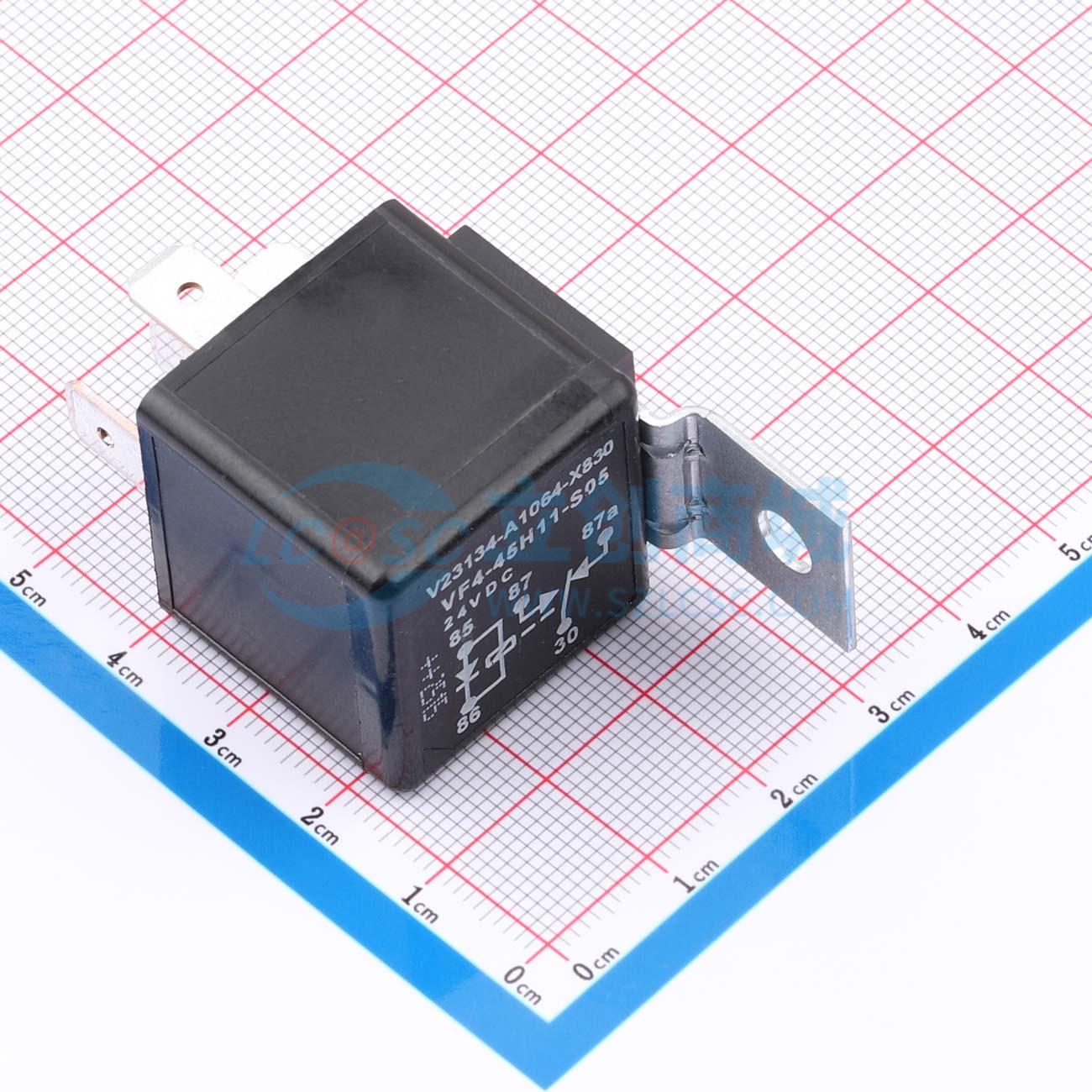

VF4-45H11-S05
带安装支架、集成二极管的防尘功率继电器，防护等级IP54
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- VF4-45H11-S05
- 商品编号
- C35388719
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 38.2克(g)
商品参数
参数完善中
商品概述
该产品具有防尘功能，防护等级达到 IP 54（符合 IEC 529 (EN 60 529) 标准），配备安装支架。端子形状类似于 8092 - 1，线圈和负载端子尺寸为 6.3 mm ± 0.1 mm × 0.8 mm ± 0.05 mm，集成了二极管。额定电压为 24 VDC，85°C 时的限制连续电流为 40 A（常开）/30 A（常闭）。常开触点在 10 A 时的初始电压降典型值/最大值为 15 mV/200 mV，常闭触点在 10 A 时为 20 mV/250 mV。机械耐久性大于 10⁶ 次操作。23°C 时线圈电阻为 360 Ω ± 10%，23°C 时必须动作电压为 14.4 V，必须释放电压为 3.2 V，初始介电强度为 500 VACrms。环境温度范围为 -40°C ~ +125°C，防护等级（IEC60529:2013）为 IP54。如需环境规格，请参考数据手册 V23134X0000A001 版本 2303 的“其他数据”部分。
商品特性
- 防尘
- 防护等级 IP 54（符合 IEC 529 (EN 60 529) 标准）
- 配备安装支架
- 端子形状类似 8092 - 1
- 集成二极管
- 额定电压 24 VDC
- 85°C 时限制连续电流 40 A（常开）/30 A（常闭）
- 常开触点 10 A 时初始电压降典型值/最大值 15 mV/200 mV
- 常闭触点 10 A 时初始电压降典型值/最大值 20 mV/250 mV
- 机械耐久性 >10⁶ 次操作
- 23°C 时线圈电阻 360 Ω ± 10%
- 23°C 时必须动作电压 14.4 V
- 23°C 时必须释放电压 3.2 V
- 初始介电强度 500 VACrms
- 环境温度 -40°C ~ +125°C
- 防护等级（IEC60529:2013）IP54
