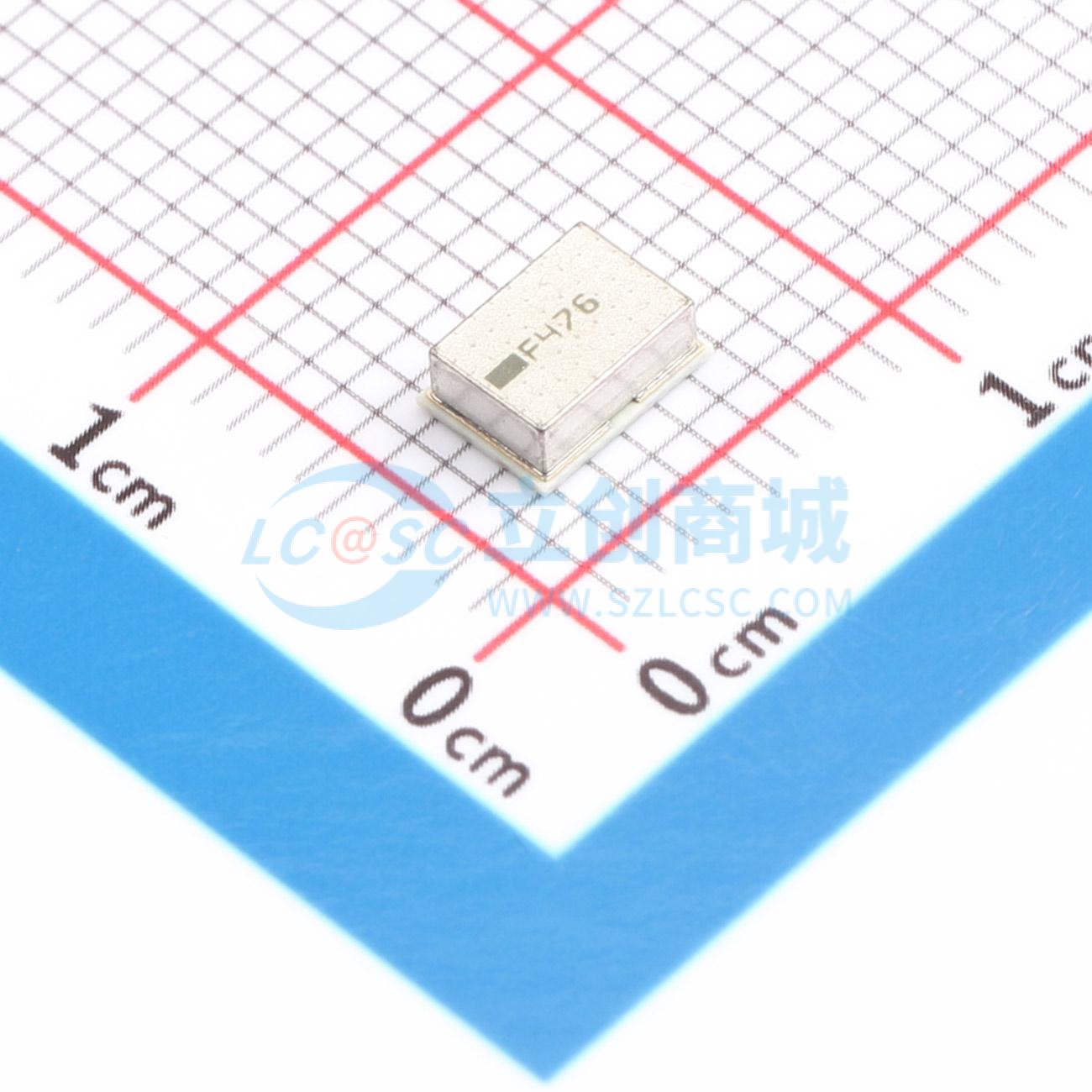

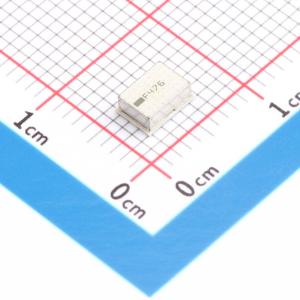

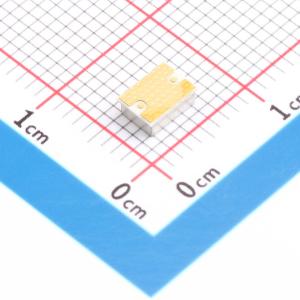

温馨提醒：图片仅供参考，商品以实物为准
BFHKI-9901+
低温共烧陶瓷（LTCC）表面贴装带通滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款微型低温共烧陶瓷 (LTCC) 超高阻带抑制带通滤波器，通带为 8.6 至 10.9GHz，支持多种应用。当安装在共面波导布局上时，该型号在高达 23.4GHz 时可实现典型 35dB 的阻带抑制。滤波器采用 4.95mm x 3.65mm 的小型陶瓷封装，非常适合密集信号链 PCB 布局，可与 MMIC 的尺寸和性能相匹配。集成插入板的型号可使用自动化制造设备安装到 PCB 布局上。由于其坚固的单片结构，该型号在宽频带上的典型插入损耗为 3.7dB。LTCC 制造工艺可确保最小的 RF 性能变化，同时提供适用于高湿度和高温极端环境的产品。
- 品牌名称
- Mini-Circuits
- 商品型号
- BFHKI-9901+
- 商品编号
- C35330217
- 商品封装
- SMD-3P,5x3.7mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 中心频率 | 9.75GHz | |
| 绝对带宽 | 8.6GHz~10.9GHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 3.7dB | |
| 工作温度 | -55℃~+125℃ |
