温馨提醒：图片仅供参考，商品以实物为准

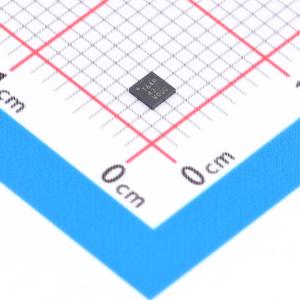

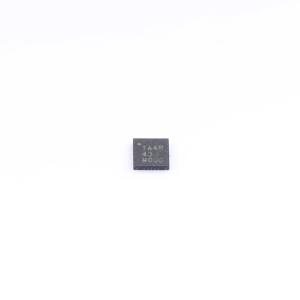

TCAL6416RDTOR

具有中断输出、复位输入和敏捷IO配置粘滞寄存器的16位转换I2C总线、SMBus I/O扩展器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TCAL6416R可为两线双向I2C总线（或SMBus）协议提供通用并行输入和输出（I/O）扩展。该器件的工作电源电压范围为1.08V至3.6V（在I2C总线侧，为VCCL）；在P端口侧，为1.08V至3.6V (VCCP)。
品牌名称: TI(德州仪器)
商品型号: TCAL6416RDTOR
商品编号: C35232388
商品封装: X2QFN-24(2x2)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	支持设备数量	2
	静态电流(Iq)	1uA
	输出高电平(VOH)	2.8V
	输出低电平(VOL)	100mV
	功能特性	内置LED驱动；复位功能；级联与地址扩展；IO电平可配置；寄存器保持
	工作电压	1.08V~3.6V
	工作温度	-40℃~+125℃

商品概述

TCAL6416R 可为两线双向I2C总线（或SMBus）协议提供通用并行输入和输出 (I/O) 扩展。该器件的工作电源电压范围为 1.08V 至 3.6V（在I2C 总线侧，为VCCI）；在 P 端口侧，为 1.08V 至 3.6V (VCCP)。该器件支持 100kHz（标准模式）、400kHz（快速模式）和 1MHz（快速+ 模式）的I2C 时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外使用I/O 时，I/O 扩展器（如 TCAL6416R）可提供简单解决方案。TCAL6416R 具有灵活的 I/O 端口，可提供旨在增强I/O 速度、功耗和 EMI 性能的附加特性。此类附加特性包括:可编程输出驱动强度、可编程上拉和下拉电阻器、可锁存输入、可屏蔽中断、中断状态寄存器和可编程开漏或推挽输出。RESET 引脚仅在卡住时复位 I2C 状态机以便重新获取I2C 访问权限。I/O 引脚和粘滞寄存器在 I2C 重新初始化时保持最后配置的状态。

商品特性

工作电源电压范围为 1.08V至 3.6V
支持 1.2V、1.8V、2.5V 和 3.3V I2C 总线和 P 端口之间进行双向电压电平转换和 GPIO 扩展
1.8V 时具有 1μA（典型值）的低待机电流消耗
支持1MHz 快速+模式 I2C 总线
硬件地址引脚，允许在同一 I2C/SMBus 总线上支持两个器件
低电平有效复位输入 (RESET)
当器件通过 RESET 复位时粘滞寄存器保留值
支持 I2C 功能状态机复位
开漏低电平有效中断输出 (INT)
输入或输出配置寄存器
极性反转寄存器
可配置 I/O 驱动强度寄存器
10kΩ 上拉和下拉电阻器配置寄存器
内部上电复位
软件复位广播支持
SCL 或 SDA 输入端上有噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
支持4000V 人体放电模型 (A114-A)
支持1000V 充电器件模型 (C101)

应用领域

服务器
路由器（电信交换设备）
个人计算机
个人电子产品
工业自动化
游戏机
采用 GPIO 受限处理器的产品

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O 数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式
	灌电流(IOL)	25mA
	拉电流(IOH)	10mA
	时钟频率(fc)	1MHz
