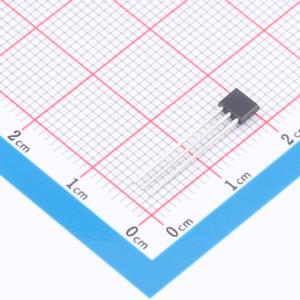

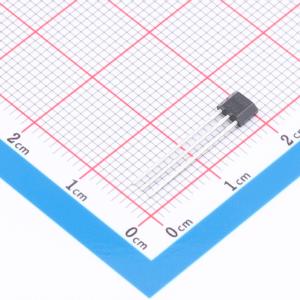

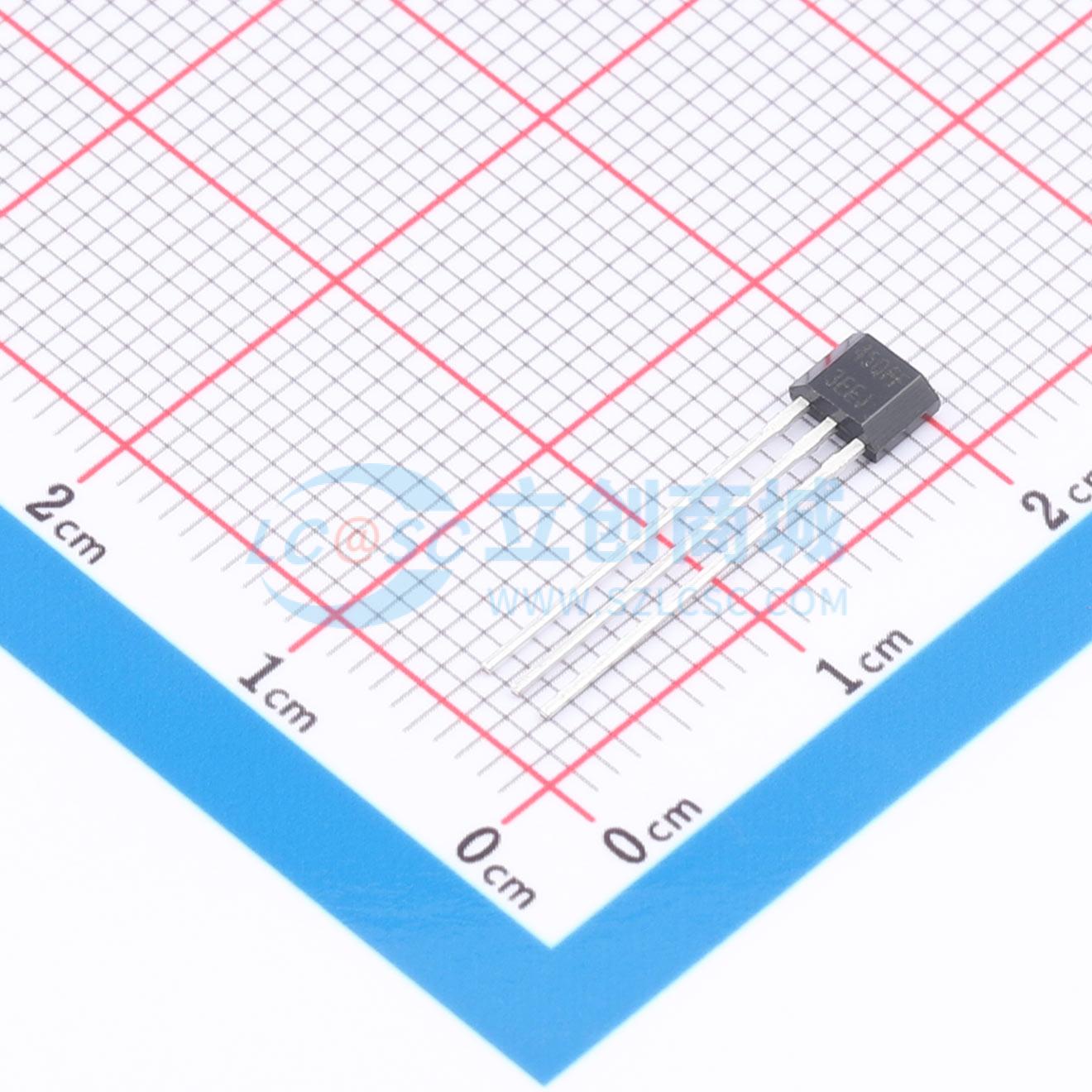

TMAG5213ADQLPG

TMAG5213是一款低成本、斩波稳定的霍尔效应传感器，在全温度范围内具有出色的灵敏度稳定性，并集成了保护功能。该器件通过数字双极锁存输出来指示磁场。当施加的磁通密度超过工作点（BOP）阈值时，器件输出低电压；输出保持低电平直到磁通密度超过释放点（BRP），此时器件输出被上拉为高电平。这种双极锁存磁响应使得器件输出可通过封装Z轴对正、负磁通产生感应。TMAG5213支持2.5V至28V宽工作电压范围，工作温度范围为-40℃至+125℃，适用于多种工业应用。器件内置输出短路或过流保护功能，采用开漏输出级，具备30mA灌电流能力。

• Z轴霍尔效应双极锁存
• 30kHz 磁采样频率
• 提供多种灵敏度选项（BOP/BRP）:±2.7mT（AD）、±6mT（AG）
• 支持宽电压范围，2.5V 至 28V
• 无需外部稳压器
• 宽工作温度范围:-40℃ 至 +125℃
• 开漏输出，支持30mA灌电流
• 上电时间35µs
• 采用行业标准封装与焊盘，提供两种封装:贴片3引脚SOT-23 (DBZ)，尺寸2.92mm × 2.37mm；直插3引脚TO-92 (LPG)，尺寸4.00mm × 1.52mm
• 集成保护功能:输出短路保护、输出电流限制

• 电动工具
• 吸尘机器人
• 阀门和执行器控制
• 伺服电机
• 接近开关
• 空调
• BLDC电机
