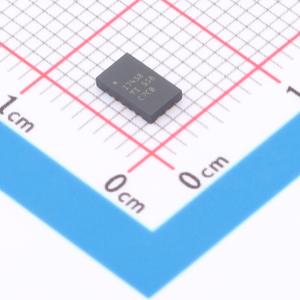

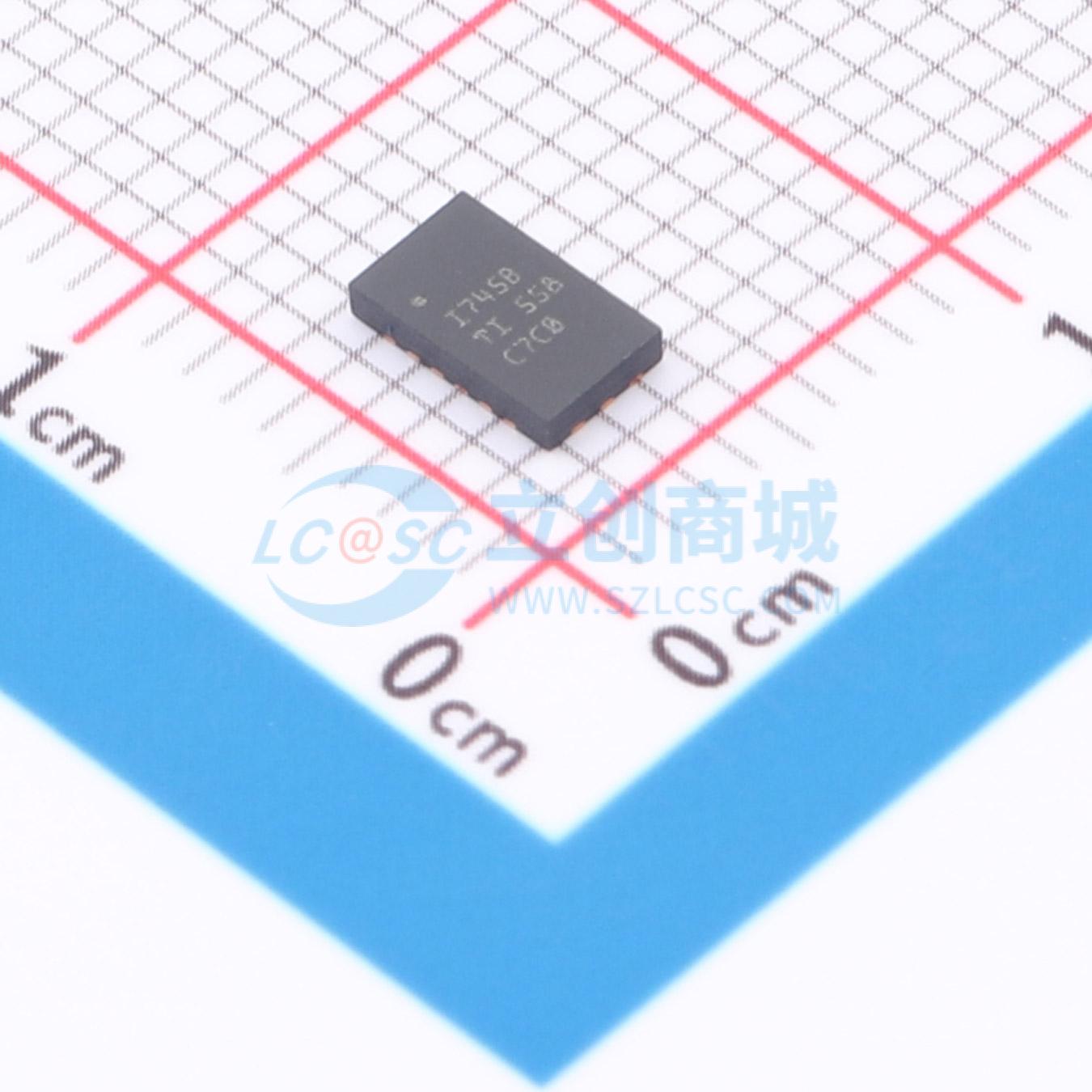

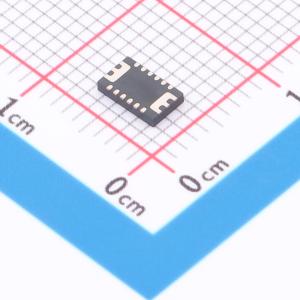

温馨提醒：图片仅供参考，商品以实物为准
INA745BIRELR
采用EZShunt技术的40V、16位精密I²C输出数字功率监测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款数字功率监测器,具有集成式电流检测元件以及专为电流检测应用而设计的16位 Δ ∑ ADC。该器件可以测量高达 ± 39.32A 的满量程电流,共模电压支持范围为 0.1V 至 +40V。会报告电流、总线电压、内核温度、功率、电能和电荷累积,并采用精度为 ± 0.5% 的集成振荡器,同时在后台执行所需的计算。集成式温度传感器在结温范围内精度为 ± 2.5°C。采用低温漂和增益漂移设计,以使此器件可用于在制造过程中不进行多温度校准的精密系统。允许选择从 50μs 到 4.12ms 的 ADC 转换时间以及从 1x 到 1024x 的采样平均值,这有助于进一步降低测量数据的噪声。
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA745BIRELR
- 商品编号
- C35213810
- 商品封装
- VQFN-14(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.358333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 可调限流；工作状态指示；过流保护 | |
| 接口 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压 | 2.7V~5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
INA745x 采用 EZShunt™ 技术，符合标准的40V、16位精密I2C输出数字功率监测器。INA745x 是一款数字功率监测器，具有集成式电流检测元件以及专为电流检测应用而设计的 16 位 Δ-ΣADC。该器件可以测量高达 ±39.32A 的满量程电流，共模电压支持范围为 -0.1V 至 +40V。INA745x 会报告电流、总线电压、内核温度、功率、电能和电荷累积，并采用精度为 ±0.5% 的集成振荡器，同时在后台执行所需的计算。集成式温度传感器在结温范围内精度为 ±2.5℃。INA745x 采用低温漂和增益漂移设计，可用于制造过程中不进行多温度校准的精密系统。该器件允许选择从 50µs 到 4.12ms 的 ADC 转换时间以及从 1x 到 1024x 的采样平均值，有助于进一步降低测量数据的噪声。
商品特性
- 低损耗集成分流电阻器
- 提供A/B级电流监控精度分级
- 提供A/B级电源监控精度分级
- 提供A/B级电能和电荷精度分级
- 集成温度传感器，25℃时最大精度为±1.5℃
- 集成精密振荡器，25℃时精度为±0.5%（最大值）
- 可编程转换时间和平均值计算
- 集成2.94MHz 高速 I2C 接口，支持16个可选地址
- 支持2.7V 至 5.5V 电源供电
应用领域
- 电力输送
- 电网基础设施
- 工业电池组
- 测试设备
- 电信设备
- 企业级服务器
