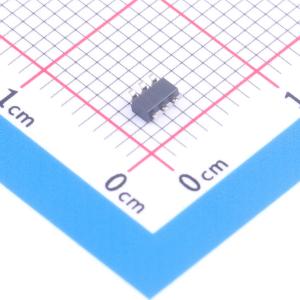

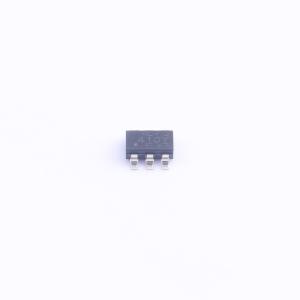

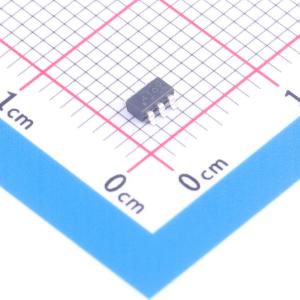

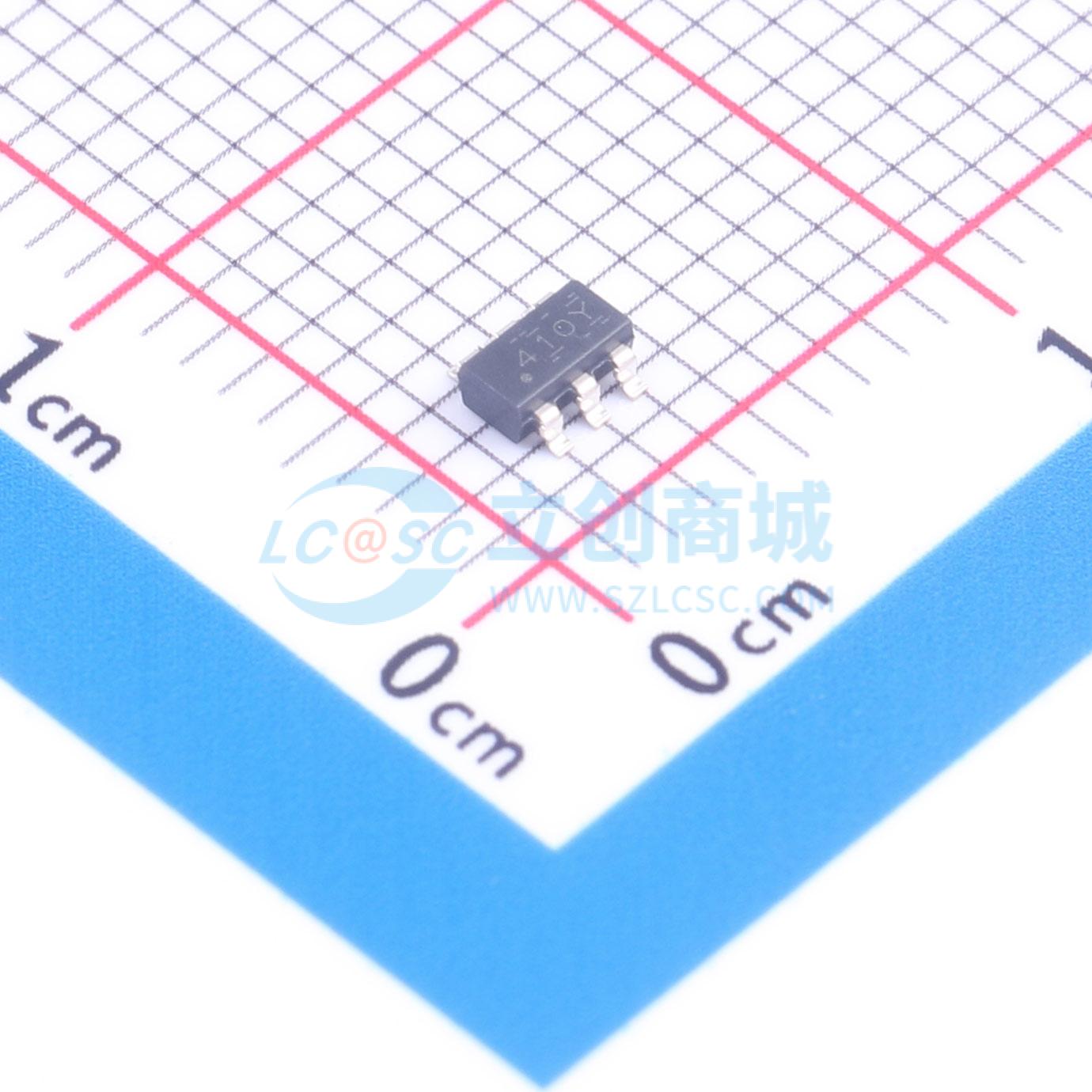

LMR51410YDBVR
降压型 1A 4V~42V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款简单易用的宽VIN同步降压转换器，能够驱动高达0.6A和1A的负载电流。该器件具有4V至42V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。以400kHz和1.1MHz的开关频率运行，支持使用较小的电感器来降低设计尺寸。PFM版本可在轻负载时实现高效率，FPWM版本可在整个负载范围内实现恒定频率和低输出电压纹波。在内部实现了软启动和补偿电路，从而更大限度地减少了器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR51410YDBVR
- 商品编号
- C35162557
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~42V | |
| 输出电压 | 800mV~28V | |
| 输出电流 | 1A | |
| 开关频率 | 1.1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 26.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
LMR514xx 是一款宽输入电压、易于使用的同步降压转换器，可驱动最高0.6A和1A的负载电流。其输入范围为4V至42V，该器件设计用于多种工业应用，可从非稳压源实现功率调节。LMR514xx 工作在400kHz和1.1MHz开关频率，可支持使用相对较小的电感器，以优化设计尺寸。LMR514xx 提供PFM版本，可实现轻载下的高效率，同时提供FPWM版本，可在全负载范围内实现恒定频率和较小的输出电压纹波。软启动和补偿电路均集成在内部，使该器件仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及过功耗情况下的热关断。
商品特性
- 可支持功能安全设计
- 提供文档辅助功能安全系统设计
- 为严苛工业应用配置
- 4V 至 42V 输入电压范围
- 输入瞬态保护最高可达50V
- 0.6A / 1A 连续输出电流
- 80ns 最小开关导通时间
- 提供固定400kHz和1.1MHz开关频率选项
- -40℃ 至 150℃ 结温范围
- 最大占空比98%
- 预偏置输出下可单调启动
- 打嗝模式短路保护
- 精确使能
- 电压参考容差±1.5%
- 设计尺寸小，易于使用
- 集成同步整流
- 内部补偿，易于使用
- 采用SOT-23封装
- 引脚兼容封装提供多种选项
- 提供PFM和强制PWM (FPWM)选项
- 可使用WEBENCH功率设计工具创建定制设计
应用领域
- 大型家电
- PLC
- DCS
- PAC
- 智能电表
- 功率传输
