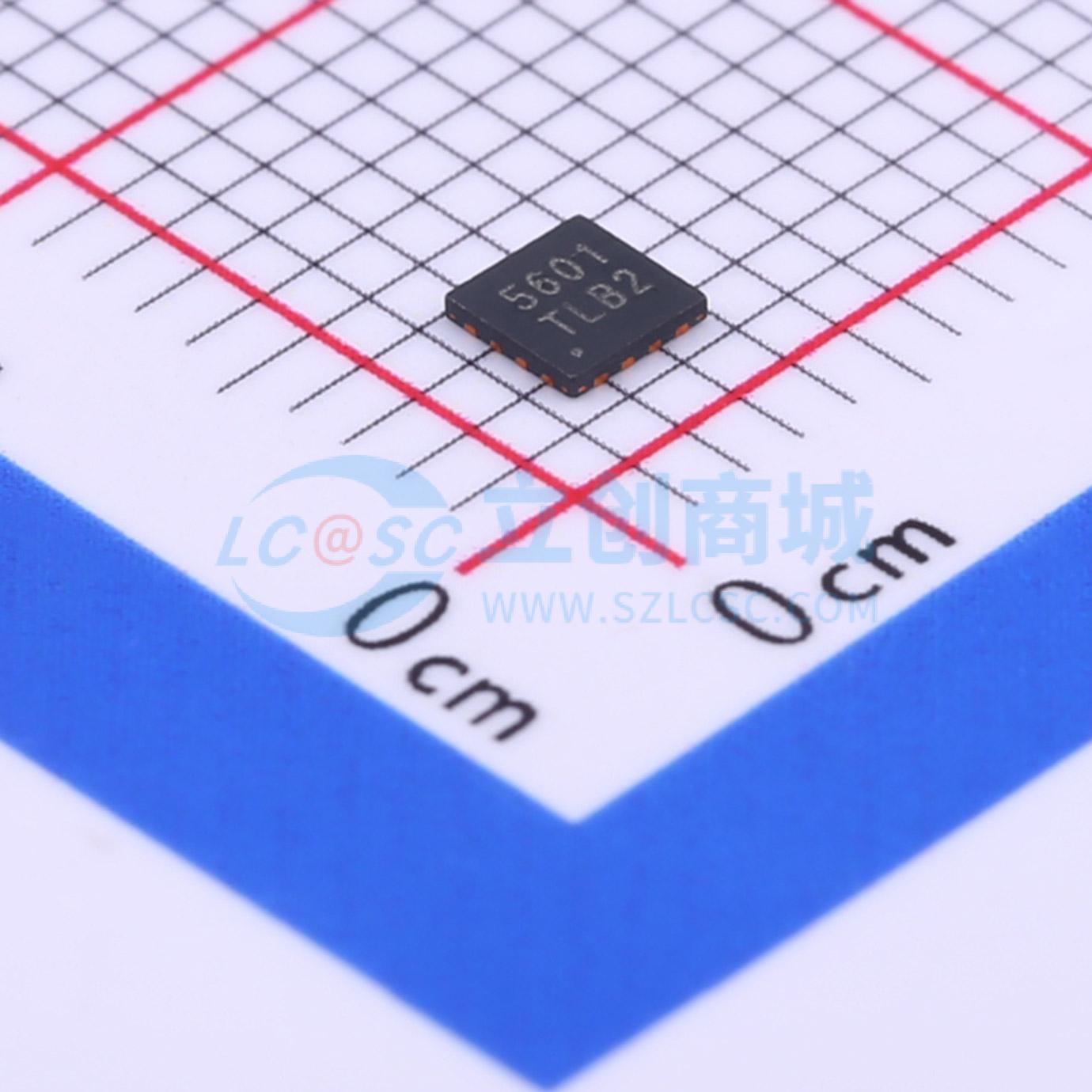

LS5601
2.4GHz/5GHz低噪声放大器和开关射频前端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LS5601是一款高集成度的射频前端模块(FEM)，包括一个SPDT T/R开关和一个低噪声放大器(LNA)，适用于无线应用。该设备通常在3.3V下工作，在接收模式下具有2.2dB的优秀噪声系数。FEM采用紧凑的16引脚无引线QFN封装，尺寸为2.5 x 2.5 mm。
- 品牌名称
- RFIC(朗弗)
- 商品型号
- LS5601
- 商品编号
- C391976
- 商品封装
- QFN-16-EP(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频前端芯片 | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 5GHz~5.9GHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
LS5601是一款高度集成的前端模块（FEM），包含一个单刀双掷收发开关（SPDT T/R switch）和一个用于无线应用的低噪声放大器（LNA）。该器件通常在3.3V电压下工作，在接收模式下具有2.2dB的出色噪声系数（NF）。该FEM采用紧凑的2.5×2.5（mm）、16引脚QFN无引脚封装。小尺寸封装为设计人员在进行紧凑型产品设计时提供了便利，并且仍能轻松满足系统要求。
商品特性
- 高三阶交调截点（IIP3）：+1dBm
- 高增益：20dB
- 高三阶交调截点（IIP3）：+5dBm
- 高增益：14dB
- 低噪声放大器（LNA）电流消耗：14mA
- 小型QFN（16引脚，2.5×2.5mm）封装
应用领域
- 802.11 a/b/g/n无线局域网（WLAN）
- 802.11 ac无线局域网（WLAN）
- 5GHz工业、科学和医疗（ISM）频段无线电
- 笔记本电脑、平板电脑等便携式设备
- 路由器、接入点、网关
- 无线视频系统
