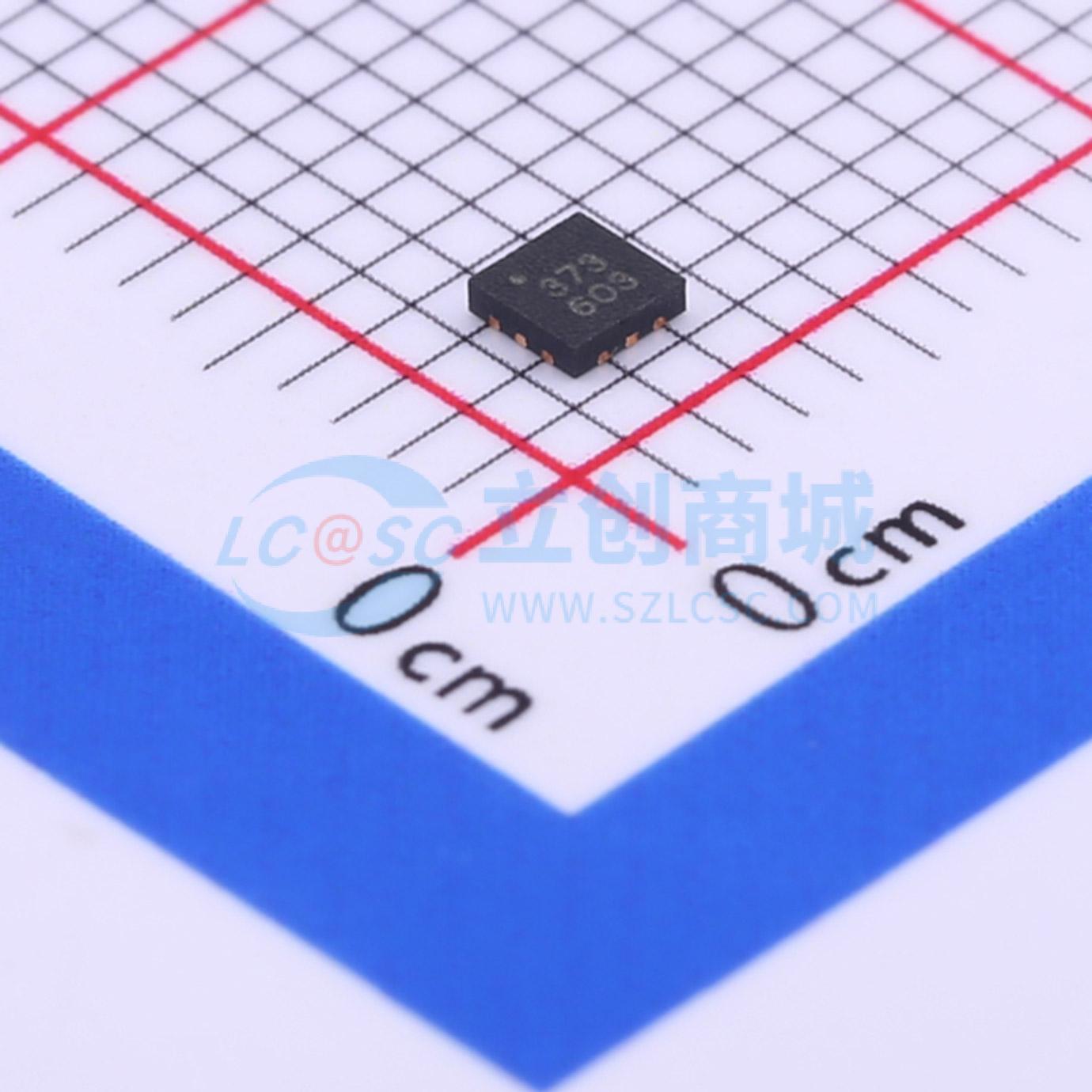

温馨提醒：图片仅供参考，商品以实物为准
SW373C
0.1-6GHzSP3T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SW373C是一款SOICMOSMMICSP3T射频开关，具有高功率性能和低插入损耗，适用于手机和数据卡等应用，也可用于其他通用的发射/接收选择或天线分集功能。
- 品牌名称
- RFIC(朗弗)
- 商品型号
- SW373C
- 商品编号
- C391972
- 商品封装
- QFN-12-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 隔离度 | 25dB | |
| 插入损耗 | 0.6dB |
| 属性 | 参数值 | |
|---|---|---|
| 频率范围 | - | |
| 电源电压 | 2.5V~4V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SW373C是一款SOI CMOS MMIC单刀三掷（SP3T）开关。该器件具备高功率性能和低插入损耗，非常适合用于手机和数据卡应用，以及任何其他工作频率高达6GHz的通用Tx/Rx选择或天线分集功能应用。SW373C采用2mmx2mm、12引脚的QFN无铅（无Pb）微型封装。设计中集成了内部负电压发生器和解码器，RF端口无需外部直流隔直电容。
商品特性
- 低插入损耗：在2.5GHz时为0.6dB
- 高隔离度：在0.1~30Hz范围内为25dB
- 低谐波：在35dBm时大于75dBc
- 控制电压为1.8V
- 宽电源电压范围：2.5V至4V
- 所有端口均具备ESD保护
应用领域
- 手机
- 数据卡
- Tx/Rx选择
- 天线分集功能
