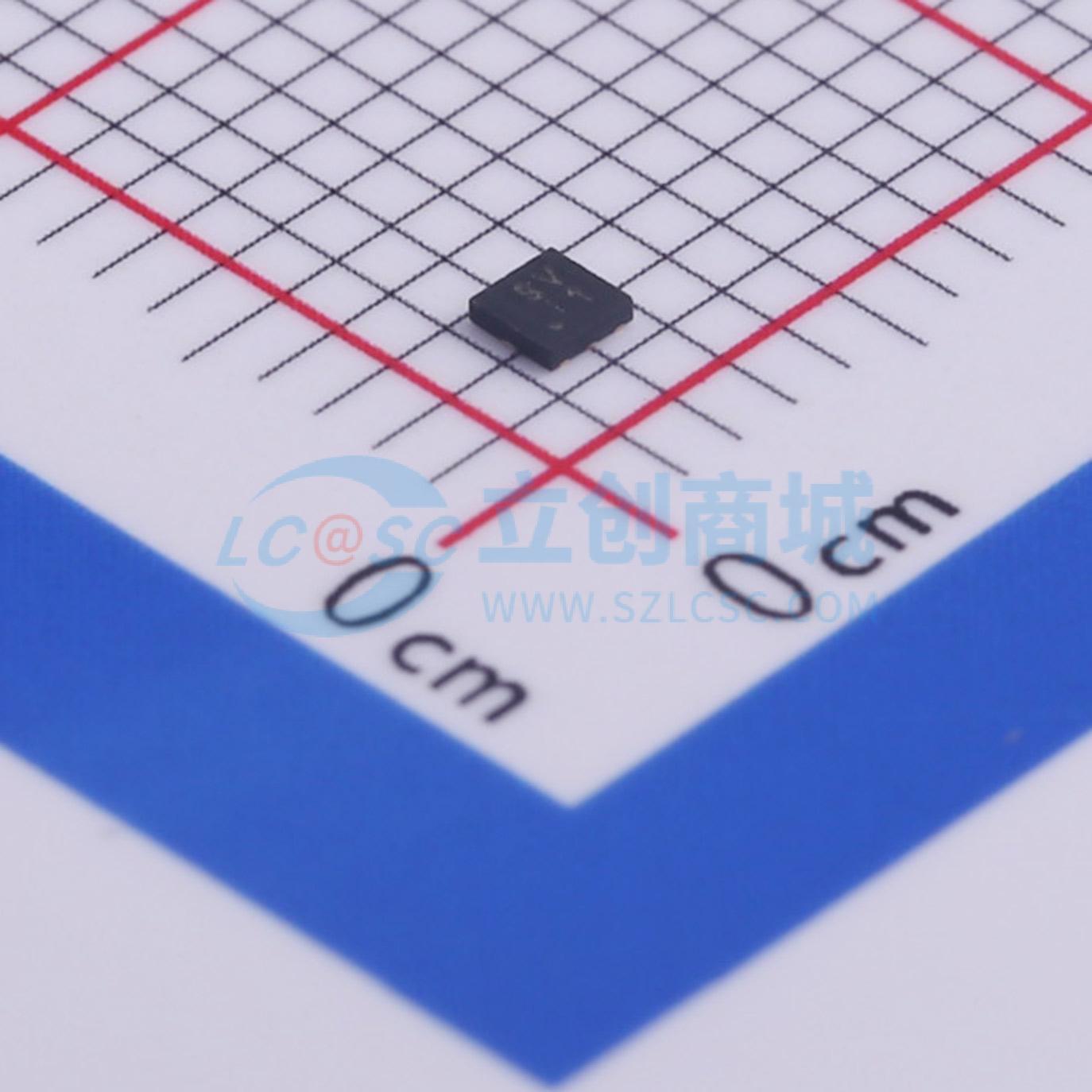

温馨提醒：图片仅供参考，商品以实物为准
SW409
0.1至6GHzSPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SW409是一款0.1至6GHz频率范围的SPDTGaAs开关，适用于各种无线通信系统中的Tx/Rx选择或天线分集功能。
- 品牌名称
- RFIC(朗弗)
- 商品型号
- SW409
- 商品编号
- C391968
- 商品封装
- DFN-6-EP(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 隔离度 | 27dB | |
| 插入损耗 | 0.6dB |
| 属性 | 参数值 | |
|---|---|---|
| 频率范围 | - | |
| 电源电压 | 1.8V~5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
SW409是一款单刀双掷（SPDT）砷化镓（GaAs）开关，专为0.1至6GHz频段应用而设计。该开关可用于各种无线通信系统中的发射/接收（Tx/Rx）选择或天线分集功能。 SW409采用微型1.5×1.5（mm）、6引脚、无铅双扁平无引脚（DFN）封装，具有低插入损耗、高隔离度和高线性度的特点，特别适用于需要高功率切换的全球微波互联接入（WiMAX）、无线局域网接入点（WLAN AP）和S波段无线应用。
商品特性
- 低插入损耗：在2.5GHz时为0.6dB（典型值）；在5.8GHz时为0.9dB（典型值）
- 高隔离度：在2.5GHz时为27dB（典型值）；在5.86GHz时为25dB（典型值）
- 高线性度：1dB压缩点（P1dB）约为36dBm
- 支持1.8V、3.3V和5V控制电压
- 无铅且符合RoHS标准
- 无反射开关
