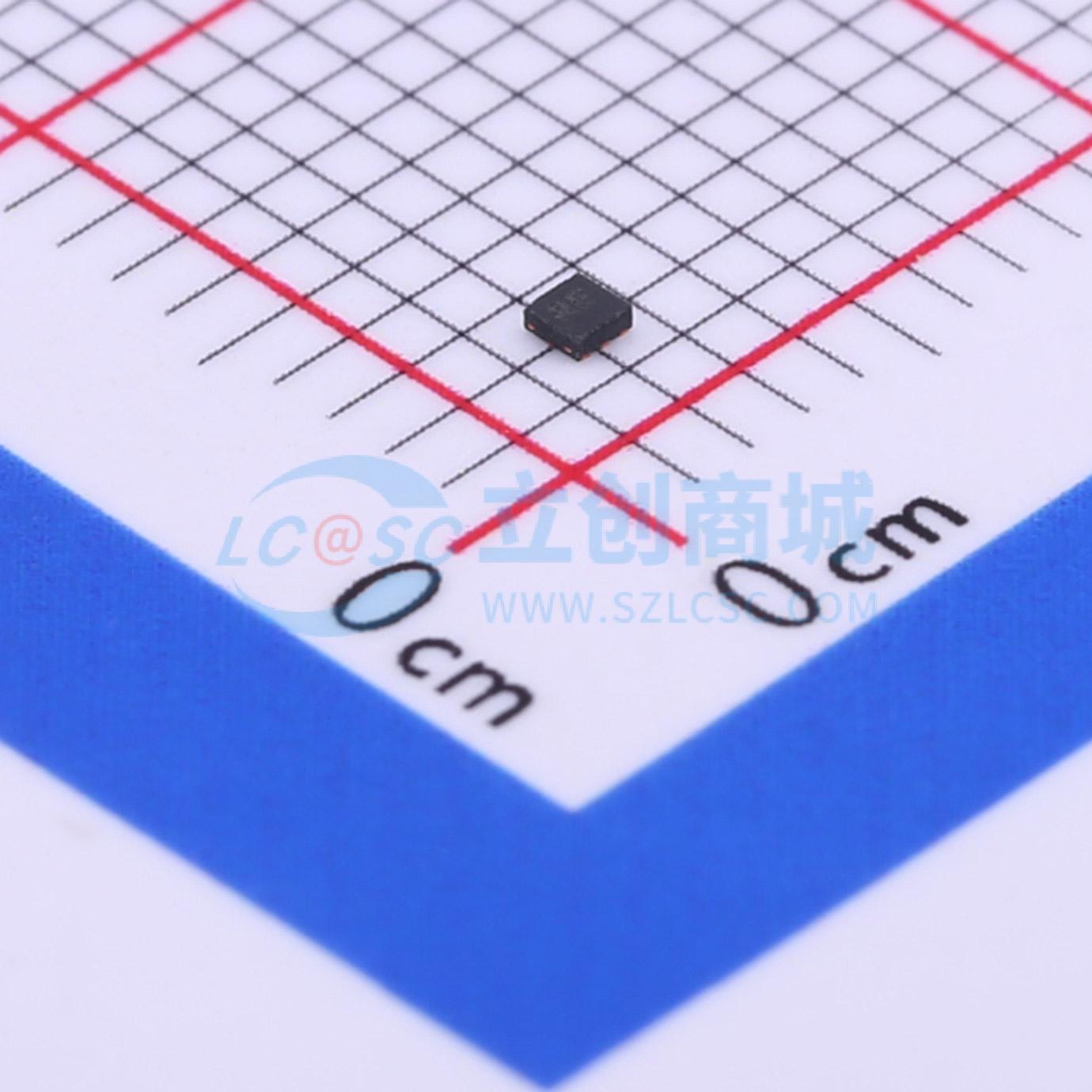

温馨提醒：图片仅供参考，商品以实物为准
SW423R
0.1-6GHz宽带单刀双掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SW423R是一款采用GaAsPHEMT工艺制造的宽带单刀双掷（SPDT）天线开关。其在插入损耗、隔离度和线性度方面表现出色，并且具有超小的外形和低成本，适用于IoT和嵌入式系统。
- 品牌名称
- RFIC(朗弗)
- 商品型号
- SW423R
- 商品编号
- C391967
- 商品封装
- DFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 27dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | - | |
| 工作电压 | 1.6V~5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
SW423R是一款采用砷化镓赝配高电子迁移率晶体管（GaAs PHEMT）工艺制造的宽带单刀双掷（SPDT）天线开关。由于其在插入损耗、隔离度和线性度方面表现出色，且外形超小、成本低廉，该器件非常适合物联网（IoT）和嵌入式系统等应用。 SW423R采用1mm x 1mm x 0.4mm的微型6引脚双扁平无引脚（DFN）封装。
商品特性
- 低插入损耗：在2.4 - 2.56GHz频段内典型值为0.5dB
- 高隔离度：在2.4 - 2.56GHz频段内典型值为26dB，在4.9 - 5.9GHz频段内典型值为27dB
- 出色的线性度性能：1dB压缩点（IP1dB）= +30dBm（高/低电平 = 3/0V）
- 支持1.6V ~ 5V控制电压
- 无铅且符合RoHS标准
- 非反射式开关
应用领域
- 物联网（IoT）
- 嵌入式系统
