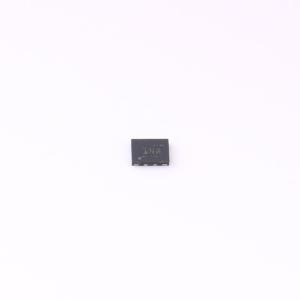

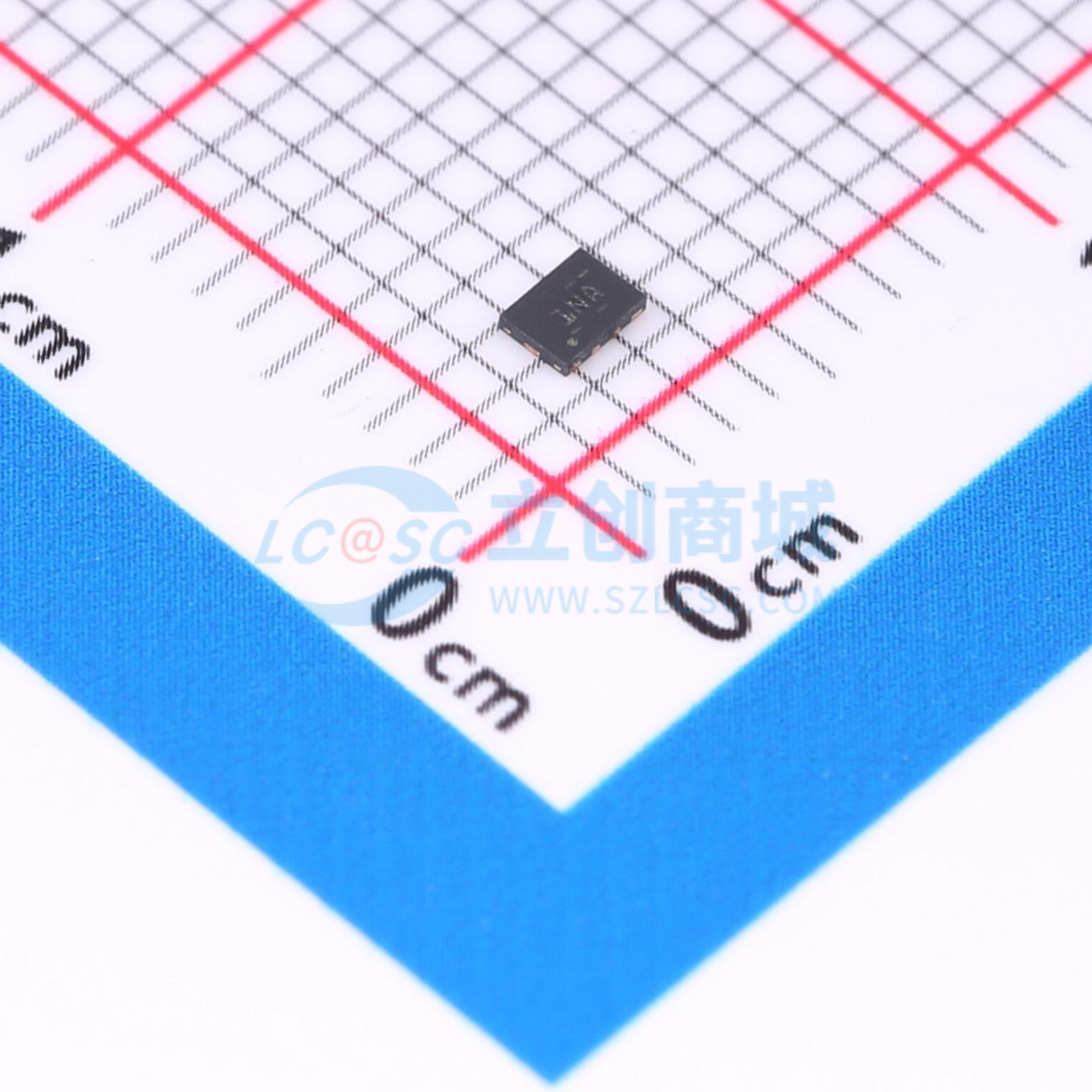

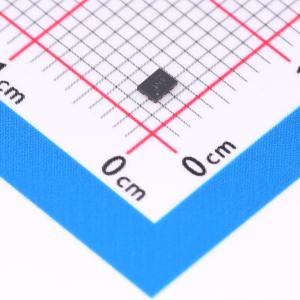

TLV9162SIRUGR
16V、11MHz、轨到轨输入/输出、低失调电压、低噪声运算放大器
- 描述
- 是一款16V通用运算放大器，具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调电压（典型值为±210μV）、低温漂（典型值为±0.25μV/°C）和低噪声（1kHz时为6.8nV/√Hz，10kHz时为4.2nV/√Hz）。具有电源轨的差分和共模输入电压范围、高短路电流（±73mA）和高压摆率（33V/μs），是一款灵活可靠的高性能运算放大器，适用于各种工业应用。采用小型封装（例如X2QFN和WSON）以及标准封装（例如SOT-23、SOIC和TSSOP），额定工作温度范围为-40°C至125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9162SIRUGR
- 商品编号
- C35126267
- 商品封装
- X2QFN-10(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 11MHz | |
| 输入失调电压(Vos) | 210uV | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 33V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 输入电压噪声密度(eN) | 6.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 2.4mA | |
| 输出电流 | 73mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | 1.35V~8V；-8V~-1.35V |
商品概述
TLV916x 系列 (TLV9161、TLV9162 和 TLV9164) 是 16V 通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调电压（典型值为 ±210μV）、低温漂（典型值为 ±0.25μV/℃）和低噪声（1kHz时为 6.8nV/√Hz，10kHz时为 4.2nV/√Hz）。TLV916x 具有诸多特性，例如电源轨的差分和共模输入电压范围、高短路电流(±73mA) 和高压摆率 (33V/μs)，是一款灵活可靠的高性能运算放大器，适用于各种工业应用。TLV916x 运算放大器系列采用小型封装（例如 X2QFN 和 WSON）以及标准封装（例如 SOT-23、SOIC 和 TSSOP），额定工作温度范围为 -40℃ 至 125℃。
商品特性
- 低失调电压: ±210μV
- 低失调电压漂移: ±0.25μV/℃
- 低噪声:1kHz时为 6.8nV/√Hz，宽带为 4.2nV/√Hz
- 高共模抑制:110dB
- 低偏置电流: ±10pA
- 轨至轨输入和输出
- 支持多路复用器/比较器的输入
- 放大器的差分输入最高可达电源轨
- 放大器可用于开环中，也可用作比较器
- 高带宽:11MHz GBW，单位增益稳定
- 高压摆率:33V/μs
- 低静态电流:每个放大器 2.4mA
- 宽电源电压:±1.35V 至 ±8V，2.7V 至 16V
- 强大的 EMIRR 性能
应用领域
- 专业麦克风和无线系统
- 多路复用数据采集系统
- 测试和测量设备
- 工厂自动化和控制
- 高侧和低侧电流检测
