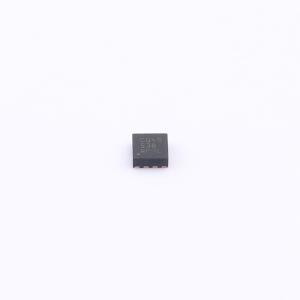

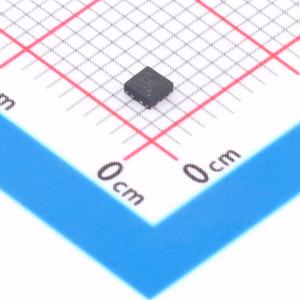

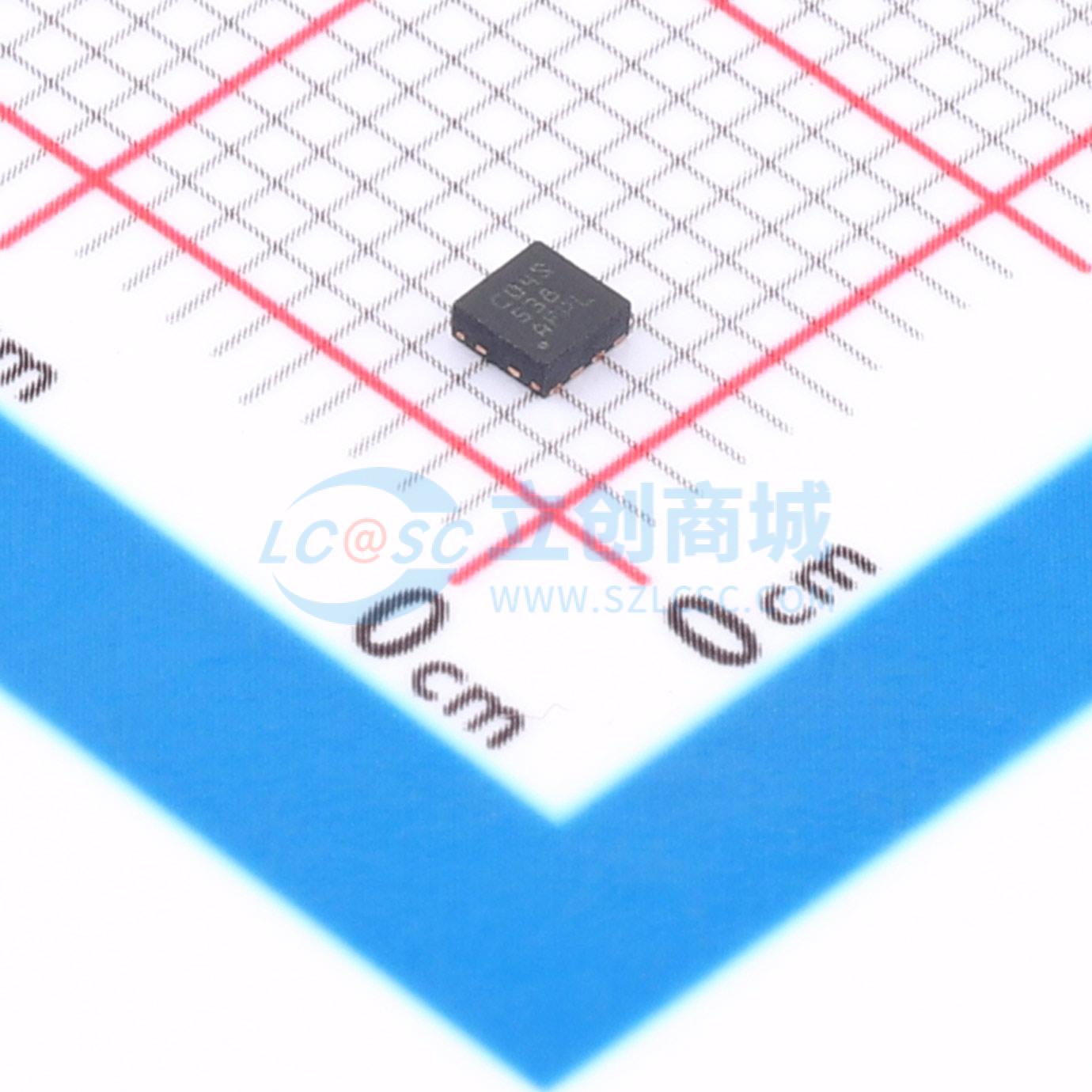

MSPM0C1104SDSGR
32位混合信号微控制器，最高24MHz，-40°C至125°C工作
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0C1104SDSGR
- 商品编号
- C35105978
- 商品封装
- WSON-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 6 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；内置温度传感器；硬件CRC；外部管脚复位(NRST) |
商品概述
MSPM0C110x微控制器（MCUs）属于MSP高集成度超低功耗32位MCU系列，基于增强型Arm Cortex-M0+内核平台，最高工作频率为24MHz。这些成本优化的MCU提供高性能模拟外设集成，支持-40℃至125℃的宽温度范围，工作电压范围为1.62V至3.6V。MSPM0C110x器件提供最高16KB嵌入式闪存程序存储器，搭配1KB SRAM。这些MCU集成了精度为-2%至+1.2%的高速片上振荡器，无需外部晶体。附加功能包括1通道DMA、CRC-16加速器，以及多种高性能模拟外设，例如1个以VDD为电压参考的12位1.5Msps ADC，还有片上温度传感器。这些器件还提供智能数字外设，例如1个16位高级定时器、2个16位通用定时器、1个窗口看门狗定时器，以及多种通信外设，包括1个UART、1个SPI和1个I²C。这些通信外设支持LIN、IrDA、DALI、曼彻斯特编码、智能卡、SMBus和PMBus协议。TI MSPM0低功耗MCU系列包含不同程度模拟和数字集成的器件，可帮助客户找到满足项目需求的MCU。该架构结合多种低功耗模式，经过优化可在便携式测量应用中实现更长的电池续航。MSPM0C110x MCU拥有完善的硬件和软件生态系统，包含参考设计和代码示例，可帮助快速启动设计。开发套件包含可购买的LaunchPad™开发套件和目标插座板设计文件。TI还提供免费的MSP软件开发套件（SDK），可在TI Resource Explorer中的CodeComposer Studio™ IDE桌面版和云版中获取。MSPM0 MCU还拥有丰富的在线文档、MSP Academy培训，以及通过TI E2E™支持论坛提供的在线支持。必须按照器件级ESD规范施加系统级ESD保护，以防止电过应力或数据、代码存储器受到干扰。
商品特性
- Arm 32-bit Cortex-M0+ CPU，最高工作频率达24MHz
- 支持扩展工作温度范围:-40℃ 至 125℃
- 工作电源电压范围:1.62V 至 3.6V
- 最高配备16KB闪存
- 配备1KB SRAM
- 1个模数转换器（ADC），最高支持10个外部通道，10位模式下采样率1.7Msps，12位模式下采样率1.5Msps，使用VDD作为电压参考
- 可配置1.4V或2.5V内部ADC电压参考（VREF）
- 集成温度传感器
- 集成电源监控器
- 优化低功耗模式:RUN模式功耗87μA/MHz；STOP模式在4MHz下功耗609μA，在32kHz下功耗311μA；STANDBY模式保持SRAM数据留存，功耗5μA；SHUTDOWN模式功耗200nA
- 1通道DMA控制器专用于ADC
- 3个定时器，最高支持14个PWM通道
- 1个16位高级定时器，支持死区，最高支持8个PWM通道
- 1个16位通用定时器，带4个捕获/比较通道
- 1个16位通用定时器，带2个捕获/比较通道
- 窗口看门狗定时器
- BEEPER模块可生成1kHz、2kHz、4kHz或8kHz方波驱动外部蜂鸣器
- 1个UART接口，支持LIN、IrDA、DALI、智能卡、曼彻斯特编码，支持STANDBY模式下低功耗运行
- 1个I²C接口，支持FM+ (1Mbps)、SMBus、PMBus，支持STOP模式唤醒
- 1个SPI接口，最高支持12Mbps通信
- 内部24MHz振荡器（SYSOSC），精度范围-2% 至 +1.2%
- 内部32kHz低频振荡器（LFOSC)
- 循环冗余校验器（CRC-16）
- 最高支持18个GPIO
- 2个5V容忍开漏IO
- 支持2针串行线调试（SWD）
- 提供多种封装选项:20-pin TSSOP (PW)、20-pin VSSOP (DGS)、20-pin WQFN (RUK)、16-pin SOT (DYY)、8-pin SOT (DDF)、8-pin WSON (DSG)、8-pin DSBGA (YCJ)
- 系列包含型号:MSPS003F4（16KB闪存，1KB RAM）、MSPS003F3（8KB闪存，1KB RAM）、MSPM0C1104（16KB闪存，1KB RAM）、MSPM0C1103（8KB闪存，1KB RAM）
- 提供LP-MSPM0C1104 LaunchPad™开发套件；提供MSP Software Development Kit (SDK)
应用领域
- 电池充电和管理
- 电源和电力传输
- 个人电子
- 楼宇安防和消防安全
- 互联外设和打印机
- 电网基础设施
- 智能计量
- 通信模块
- 医疗健康
- 照明
