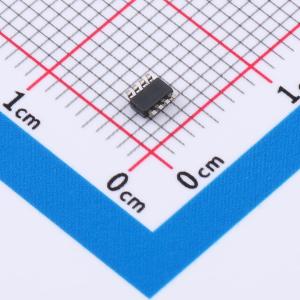

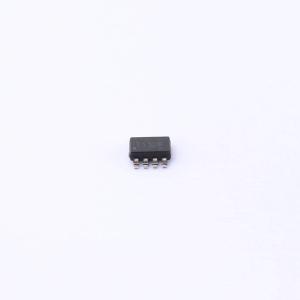

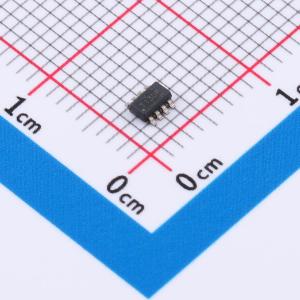

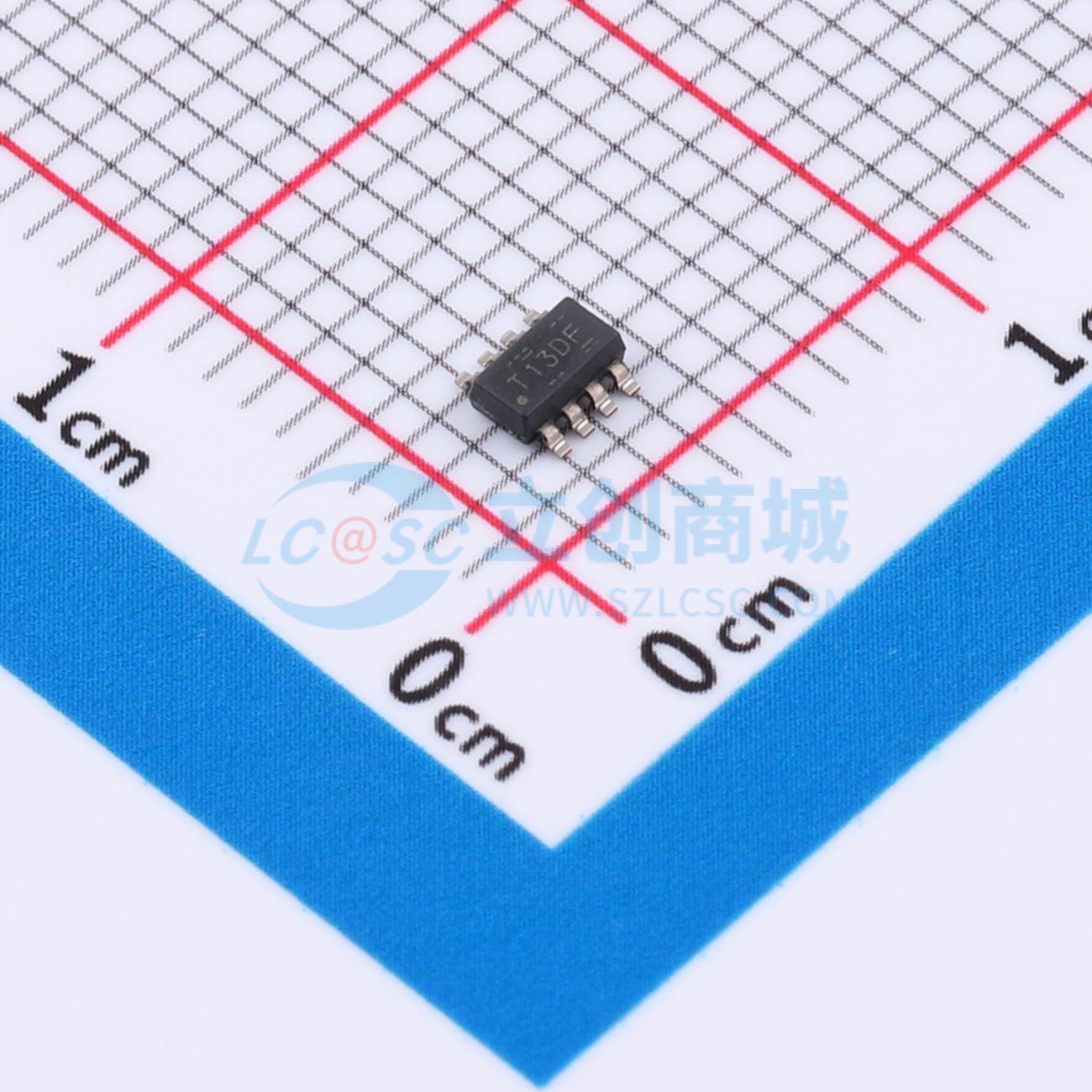

TL103WBIDDFR

具有内部基准的双路运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 器件结合了一个双路运算放大器和一个固定电压基准的构建块，两者通常用于开关模式和线性电源的控制电路。OPAMP1的同相输入在内部连接到固定的2.5V基准，而OPAMP2是两个输入均未使用的独立放大器。升级的版本具有更优的特性，例如更宽的电源电压范围（高达36V）、更低的电源电流（275μA/放大器）和更严格的电压调节。这种调节可以通过运算放大器的低失调电压（典型值为0.3mV）和电压基准的严格容差（25℃时为0.44%，运行温度范围内为1.04%）来实现。器件具有 -40℃至125℃的宽温度范围。
品牌名称: TI(德州仪器)
商品型号: TL103WBIDDFR
商品编号: C35006306
商品封装: TSOT-23-8
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TL103Wx器件集成了双运算放大器和固定电压基准两大构建模块，这两种模块常被用于开关电源和线性电源的控制电路中。运算放大器1的同相输入端内部连接至固定2.5V基准，运算放大器2为独立配置，两个输入端均未预留连接。升级款TL103WB拥有多项改进，包括更宽的电源范围（最高可达36V）、更低的电源电流（每个放大器275μA）以及更严格的电压调整率。该性能通过运算放大器的低失调电压（典型值0.3mV）和电压基准的严格容差（25℃时为0.44%，工作温度范围内为1.04%）实现。TL103WB的工作温度范围拓宽至-40℃ 至 125℃。

商品特性

B版本放大器规格经过改进
电源范围:3V至36V
最大输入失调电压:±2mV（25℃）、±2.5mV（全温度范围）
增益带宽:1.2MHz
总电源电流:550μA
集成射频和EMI滤波器，具备EMI抑制能力
工作温度范围:-40℃ 至 125℃
B版本电压基准规格经过改进
固定2.5V基准
基准最大容差:0.44%（25℃）、1.04%（全温度范围）
灌电流范围:典型值0.2mA至100mA

应用领域

电池充电器
开关电源
线性电压调整
数据采集系统
精密恒流灌

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	增益带宽积(GBW)	1.2MHz
	输入失调电压(Vos)	300uV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	15nA

	属性	参数值
	输入失调电流(Ios)	500pA
	输入电压噪声密度(eN)	38nV/√Hz@1kHz
	共模抑制比(CMRR)	104dB
	静态电流(Iq)	550uA
	输出电流	40mA
	工作温度	-40℃~+125℃
	单电源电压	3V~36V
