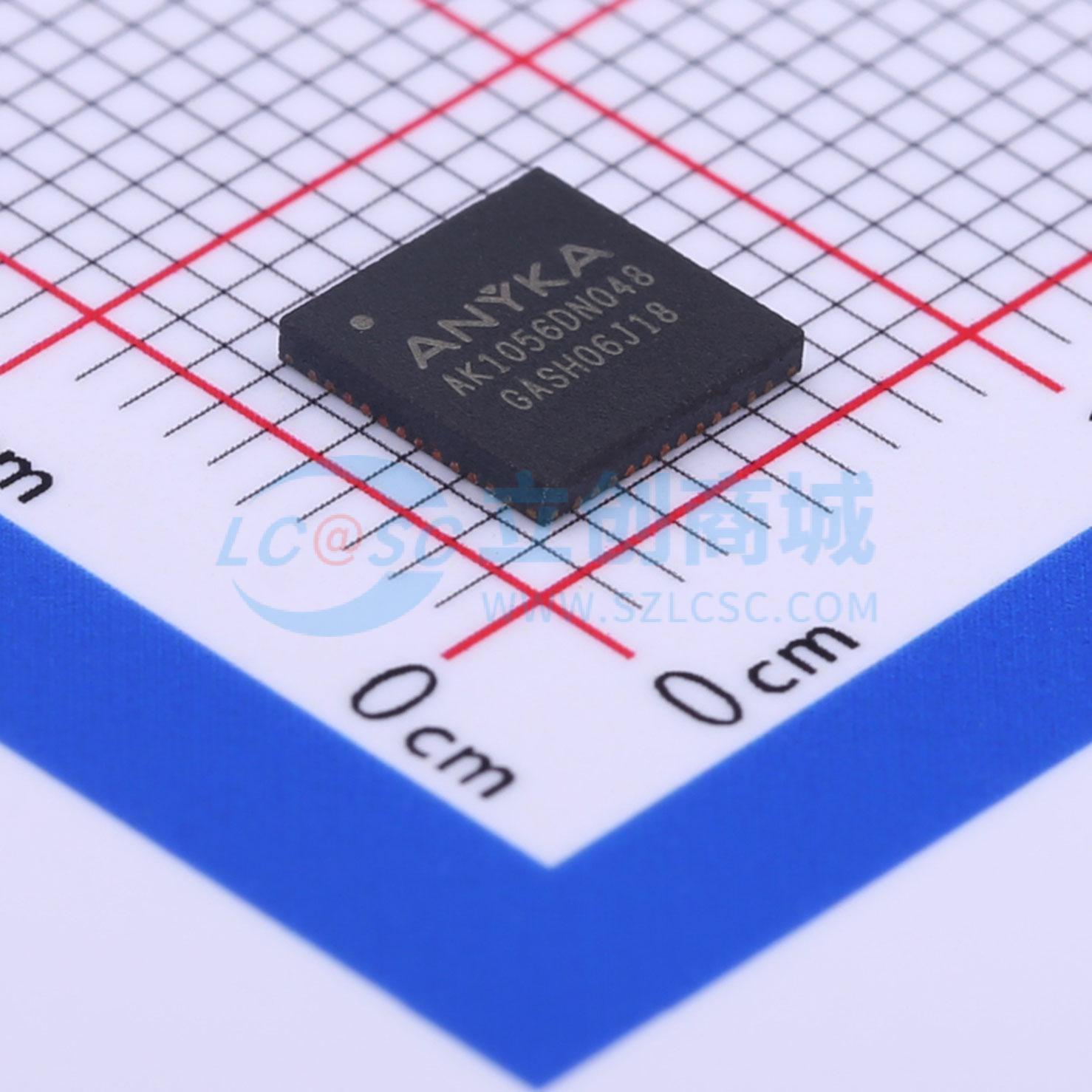

AK1056D

AK1056D是一款高度集成且具成本效益的片上系统解决方案，基于蓝牙5.0/4.2/3.0/2.1 + EDR标准。AK1056D定位于蓝牙立体声扬声器、耳机等蓝牙应用领域，以高性能、低成本和低功耗满足市场需求。 AK1056D采用ARM926EJ - S内核，并将音频编解码器、蓝牙射频、蓝牙基带、USB 2.0主机/从机控制器、SD控制器、电源管理单元（PMU）和1MB SPI闪存集成到单芯片中，在降低功耗和物料清单（BOM）成本的同时，提供了高多媒体性能和高系统集成度。一系列外设接口，包括UART、IrDA、SPI、SD、I2S、TWI和USB2.0，使AK1056D具备高扩展性和灵活性。

• ARM926EJ - S内核，16KB指令缓存和4KB数据缓存
• 最高200MHz CPU时钟和100MHz系统工作频率
• 蓝牙基带
• 蓝牙射频
• 先进的电源管理模块
• 仅支持小端模式
• 软件TWI
• 三个ADC，2个Sigma - Delta ADC用于语音/音乐录制；1个SAR ADC用于模拟键盘、电池测量和通用用途
• 两个内置Sigma - Delta DAC
• 耳机驱动输出
• 两个I2S接口
• 三个UART：UART0、UART1和UART2（带硬件流控制）
• 内置SPI NOR闪存
• 一个通用SPI接口（SPI1），支持主从模式
• 一个SD接口，兼容SD 2.0
• 一个USB2.0全速主机和从机接口
• 支持七段LCD
• 27个GPIO，2个专用，25个与其他引脚共用
• JTAG支持在线调试
• 片上PLL和32.768KHz RTC
• 六个PWM输出
• 三个通用定时器
• 一个看门狗定时器
• 两种启动模式：SPI NOR闪存启动和USB大容量存储启动
• 封装：48引脚QFN

• 蓝牙立体声扬声器
• LED蓝牙扬声器
• 蓝牙扬声器智能触摸灯
• 蓝牙立体声耳机
• 蓝牙拨号器
• 蓝牙工具
