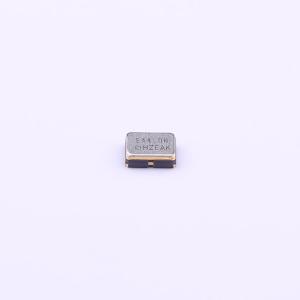

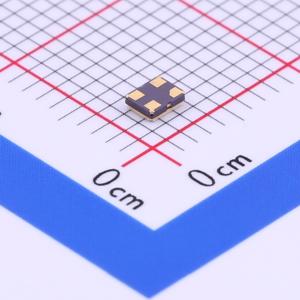

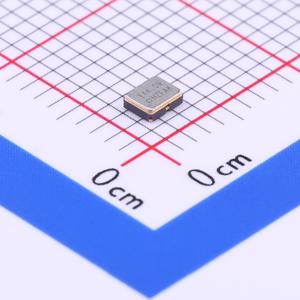

SG-8101CG 44.000000MHz TBGSA

44MHz ±15ppm 1.8V~3.3V CMOS

SMT扩展库

嘉立创SMT补贴

品牌名称EPSON(爱普生)
商品型号
SG-8101CG 44.000000MHz TBGSA
商品编号
C390547
商品封装
SMD2520-4P
包装方式
编带
商品毛重
0.04克(g)

	属性	参数值
	商品目录	预编程振荡器
	频率	44MHz
	频率稳定度(全温)	±15ppm

	属性	参数值
	供电电压	1.8V~3.3V
	工作温度	-40℃~+85℃

详细信息
文档

详细信息

系列概述
系列差异

爱普生SG-8101系列是具有CMOS输出的可编程晶体振荡器系列。虽然该系列提供了与早期的SG-8002/SG-8003系列相同的易于编程的频率和其他参数，但它们还具有更宽的工作温度范围，最高极限为105°C。除了2.5×2.0mm的封装使电子制造商节省电路板空间，振荡器还将提供以下流行的封装尺寸:3.2×2.5 mm, 5.0×3.2 mm和7.0×5.0 mm。SG-8101系列振荡器的频率公差比同类产品严格约66%，电流消耗降低50%，可在广泛的环境条件下使用。这也将显著提高性能，降低功耗要求，加快开发周期和小批量生产。

爱普生的SG-8101CGA是汽车CMOS输出的可编程晶体振荡器。虽然该系列提供相同的易于编程的频率和其他参数，但符合AEC-Q100标准，并且汽车的最高限制为125°C。

•晶体振荡器(可编程)
•输出频率: 0.67MHz ~ 170MHz
•输出: CMOS
•电源电压: 1.62V ~ 3.63V
•频率公差，工作温度:
±15×10-6/-40℃~+85℃
±20×10-6，±50×10-6/-40℃~+105℃
•PLL技术可缩短交货时间

系列

系列差异

SG-8101CGA

2.5mmx2.0mm封装、AEC-Q100

SG-8101CE

3.2mmx2.5mm封装

SG-8101CB

5.0mmx3.2mm封装

SG-8101CA

7.0mmx5.0mm封装

SG-8101CG

2.5mmx2.0mm封装
