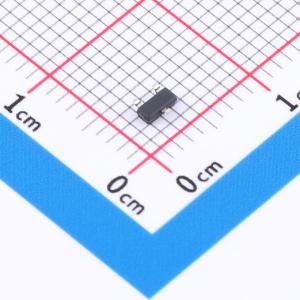

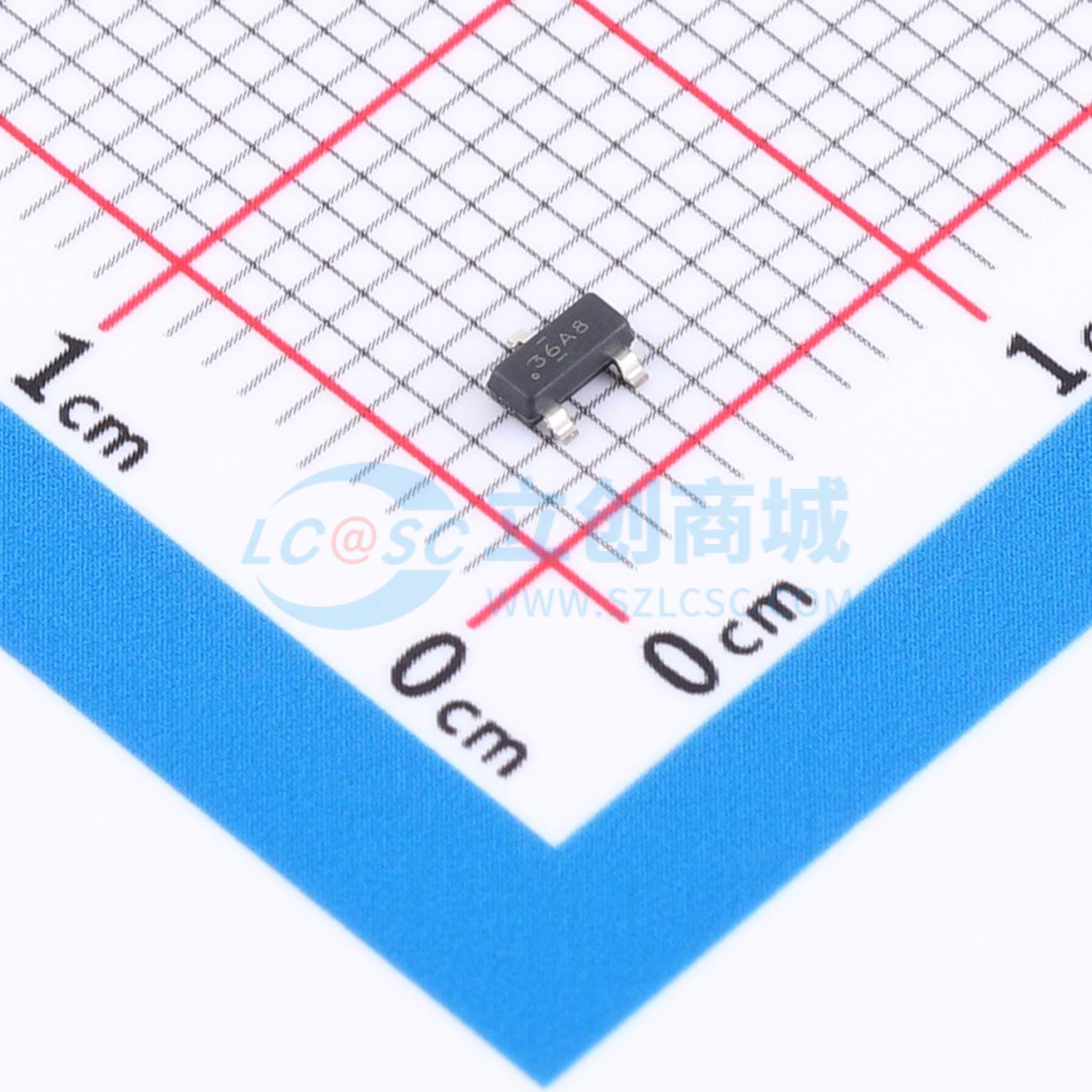

温馨提醒：图片仅供参考，商品以实物为准
ESDS552DBZR
双向ESD 12V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDS552 是一个双向 ESD 和浪涌保护二极管，用于 RS-485 和 RS-422 接口保护。ESDS552 的额定 ESD 冲击消散值超出了 IEC 61000-4-2 国际标准所规定的最高水平（±30kV 接触放电，±30kV 空气间隙放电）。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 25A 的 8/20 μs 浪涌。低动态电阻和低钳位电压有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为工业系统对鲁棒性和可靠性的要求很高。ESDS552 采用小型引线式 SOT-23 (DBZ) 封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESDS552DBZR
- 商品编号
- C34916166
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031671克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 23.5V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
ESDS552 是一个双向 ESD 和浪涌保护二极管，用于 RS-485 和 RS-422 接口保护。ESDS552 的额定 ESD 冲击消散值超出了 IEC 61000-4-2 国际标准所规定的最高水平（±30kV 接触放电，±30kV 空气间隙放电）。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 25A 的 8/20 μs 浪涌。 低动态电阻和低钳位电压有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为工业系统对鲁棒性和可靠性的要求很高。 ESDS552 采用小型引线式 SOT-23 (DBZ) 封装。
商品特性
- IEC 61000-4-5 浪涌保护：25A (8/20 μs)
- IEC 61000-4-2 ESD 保护：±30kV 接触放电，±30kV 空气间隙放电
- 12V 工作电压
- 双向极性，支持正负电压摆幅
- 双通道器件通过单个元件提供全面的 ESD/浪涌保护
- 小型引线式 SOT-23 可实现低成本的自动光学检测 (AOI)
应用领域
- 终端设备：工厂自动化和控制、楼宇自动化、电网基础设施、HVAC 系统、安全系统
- 接口：RS-485、RS-422
