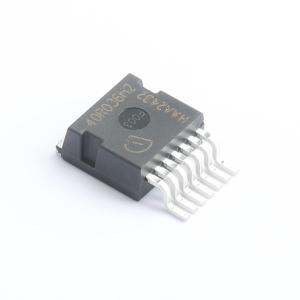

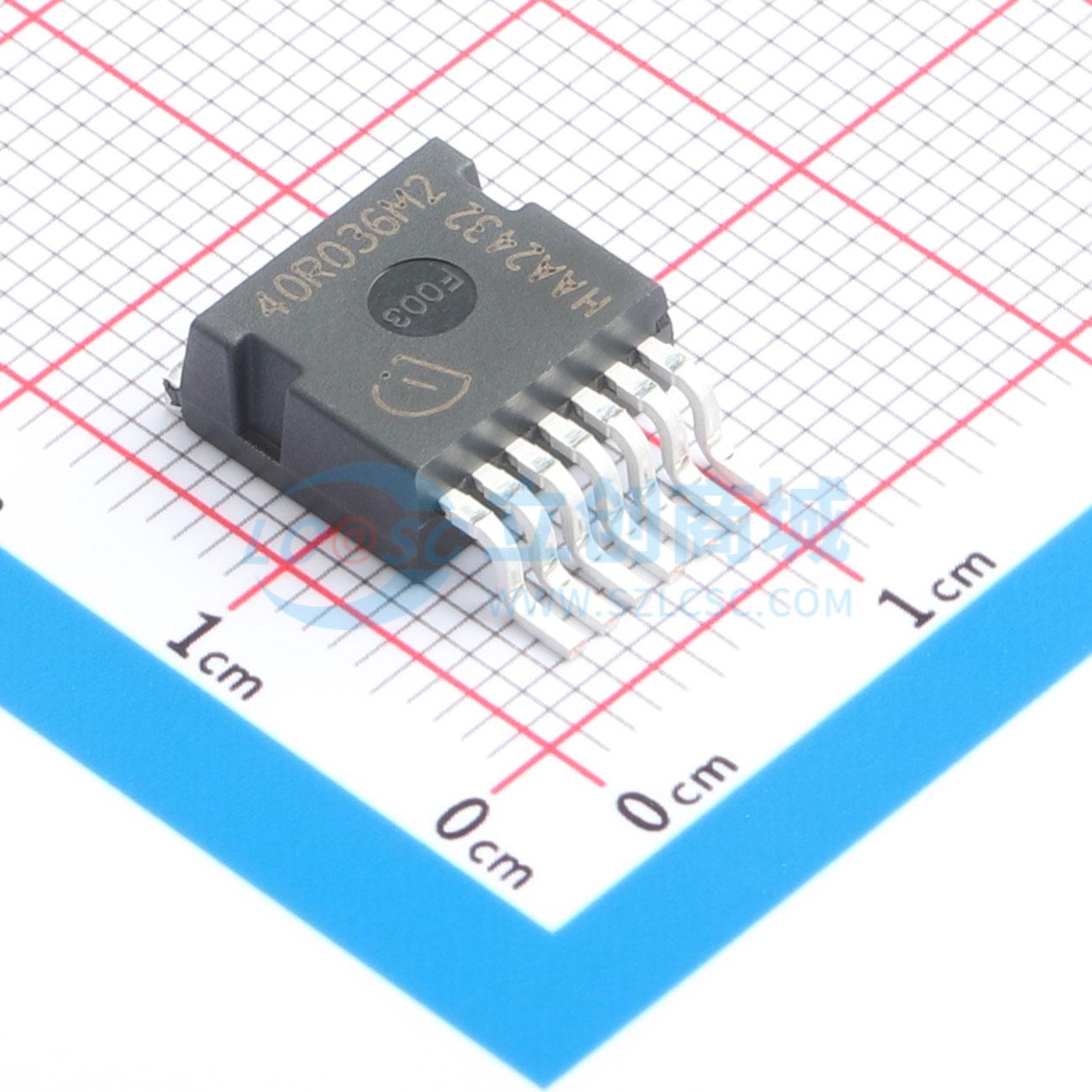

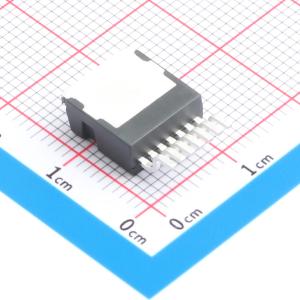

IMBG40R036M2HXTMA1
碳化硅MOSFET，适用于高频开关和同步整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMBG40R036M2HXTMA1
- 商品编号
- C34894218
- 商品封装
- TO-263-7
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 50A | |
| 耗散功率(Pd) | 167W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5.6V | |
| 栅极电荷量(Qg) | 26nC | |
| 输入电容(Ciss) | 1.17nF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 120pF | |
| 导通电阻(RDS(on)) | 45.7mΩ |
商品特性
- 适用于高频开关和同步整流
- 具有低Qfr的换向鲁棒快速体二极管
- RDS(on)对温度的依赖性低
- 基准栅极阈值电压，VGS(th) = 4.5 V
- 推荐的栅极驱动电压为0 V至18 V
- 采用.XT互连技术，实现一流的散热性能
- 100%经过雪崩测试
应用领域
- 开关电源
- 太阳能光伏逆变器
- 储能、不间断电源和电池化成
- D类音频
- 电机驱动器
