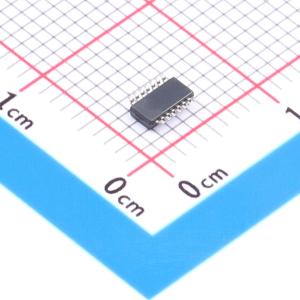

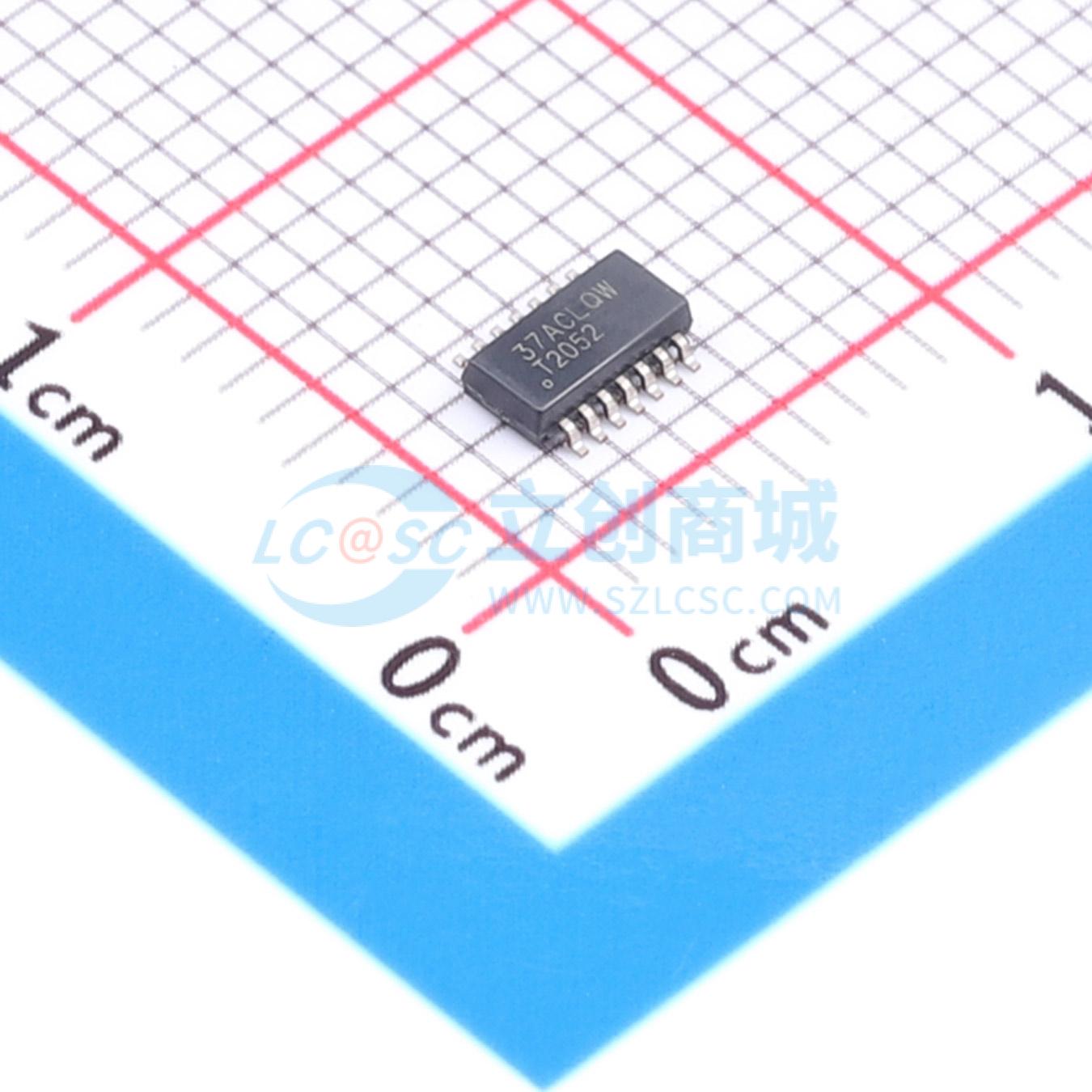

TPS922052DYYR

TPS92205x 系列器件是具有 4.5V 至 65V 宽输入范围的 2A/4A 非同步降压 LED 驱动器。通过集成低侧NMOS 开关，该器件不仅能驱动 LED，还能以高功率密度和高效率为电池充电。该系列还支持共阳极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz范围内进行配置，并具有可选的展频功能，可实现更好的 EMI 性能。TPS92205x 系列器件支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过 PWM 和ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光 (IFD) 和高调光精度。TPS92205x 系列器件还提供多种系统保护，包括 LED开路和短路、检测电阻开路和短路、可配置热折返以及热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。

• 4.5V 至 65V 宽输入范围
• LED 共阳极连接
• 集成150mΩ MOSFET，具有典型的 3A/6A 电流限制
• 可选开关频率:100kHz 至 2.2MHz
• TPS922053 和 TPS922055 具备展频功能
• 高级调光选项:
• 模拟调光 (256:1)
• 快速 PWM 调光（150ns 脉冲宽度）
• 混合调光和灵活调光（20kHz PWM 时为2,000:1，4kHz PWM 时为 10,000:1，120Hz PWM 时为 1,000,000:1）
• CC/CV 充电模式
• 全面保护特性:
• LED 开路和短路保护
• 开关 FET 开路和短路保护
• 外部元件故障保护
• 逐周期电流限制
• 热关断
• 故障输出（开漏）
• 可配置的热折返曲线
• VSON、WSON 和 SOT23 封装选项

• 室内、室外专业照明
• 医疗、手术照明
• 投影仪
• 激光电视
• 打印机
• IP 摄像机
• 机器视觉
• 摄像头闪光灯
• 火警
• 频闪
• LCD 背光
• 电池充电
• TEC 控制
