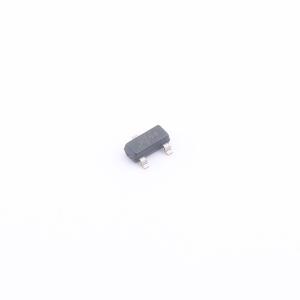

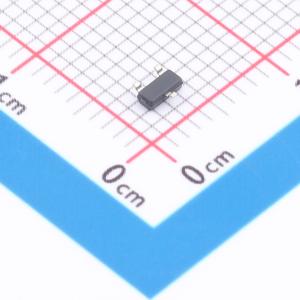

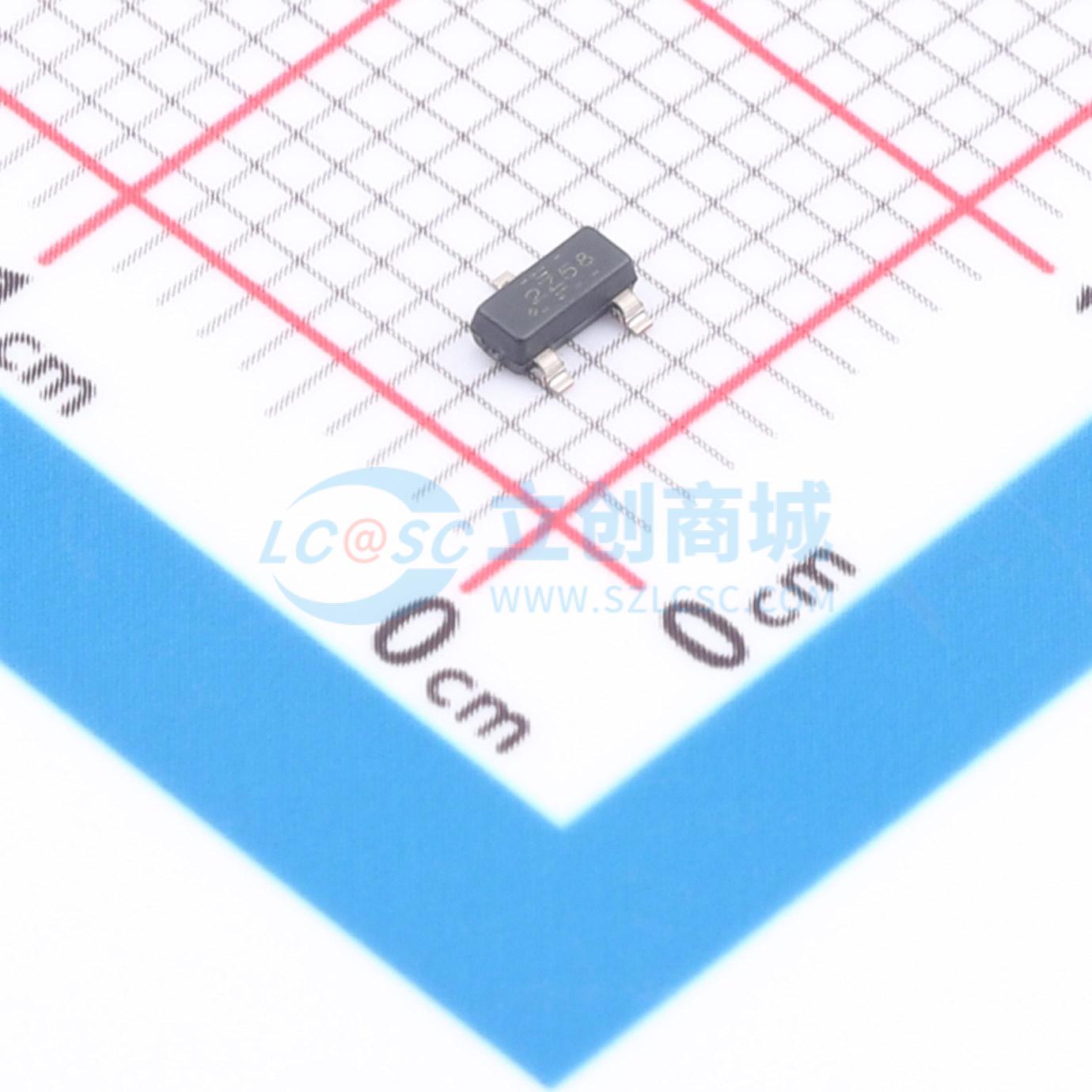

ESD2CANFD36DBZRQ1

双向 36V 3.1A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ESD2CANFD36DBZRQ1
商品编号: C34805617
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.0328克(g)

商品参数

商品概述

ESD2CANxx36-Q1是一款用于控制器局域网（CAN）接口保护的双向ESD保护二极管。ESD2CANxx36-Q1额定可消散ISO 10605汽车标准中规定的接触式ESD冲击。低动态电阻和低钳位电压可实现针对瞬态事件的系统级保护。汽车安全应用对系统鲁棒性和可靠性要求较高，这种保护至关重要。该器件每个通道具备低IO电容，引脚布局适配两条汽车CAN总线线路（CANH和CANL），可保护其免受静电放电（ESD）和其他瞬变造成的损坏。此外，ESD2CANxx36-Q1的线路电容典型值为2.8pF或更低，适合CAN、CAN-FD和CAN SiC应用。

商品特性

36V工作电压
提供IEC 61000-4-2 ESD保护:ESD2CAN36-Q1支持±25kV接触放电和±25kV空气隙放电；ESD2CANFD36-Q1支持±18kV接触放电和±18kV空气隙放电
提供ISO 10605 (330pF, 330Ω) ESD保护:ESD2CAN36-Q1支持±25kV接触放电和±25kV空气隙放电；ESD2CANFD36-Q1支持±18kV接触放电和±18kV空气隙放电
提供IEC 61000-4-5 (8/20μs)浪涌保护:ESD2CAN36-Q1浪涌能力为4.3A；ESD2CANFD36-Q1浪涌能力为3.1A
双向ESD保护
ESD2CAN36-Q1典型I/O电容为2.8pF；ESD2CANFD36-Q1典型I/O电容为2.6pF
低钳位电压可保护下游元器件
AEC-Q101合格认证
引线封装支持自动光学检测（AOI）

应用领域

汽车车载网络:控制器局域网（CAN）
汽车车载网络:灵活数据速率控制器局域网（CAN-FD）
汽车车载网络:低容错CAN
汽车车载网络:高速CAN
工业控制网络:DeviceNet IEC 62026-3
工业控制网络:CANopen CiA 301/302-2 及 EN 50325-4

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	36V
	钳位电压	64V
	峰值脉冲电流(Ipp)	3.1A@8/20us
	峰值脉冲功率(Ppp)	175W@8/20us
	击穿电压(VBR)	40V

	属性	参数值
	反向漏电流(Ir)	5nA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.6pF
