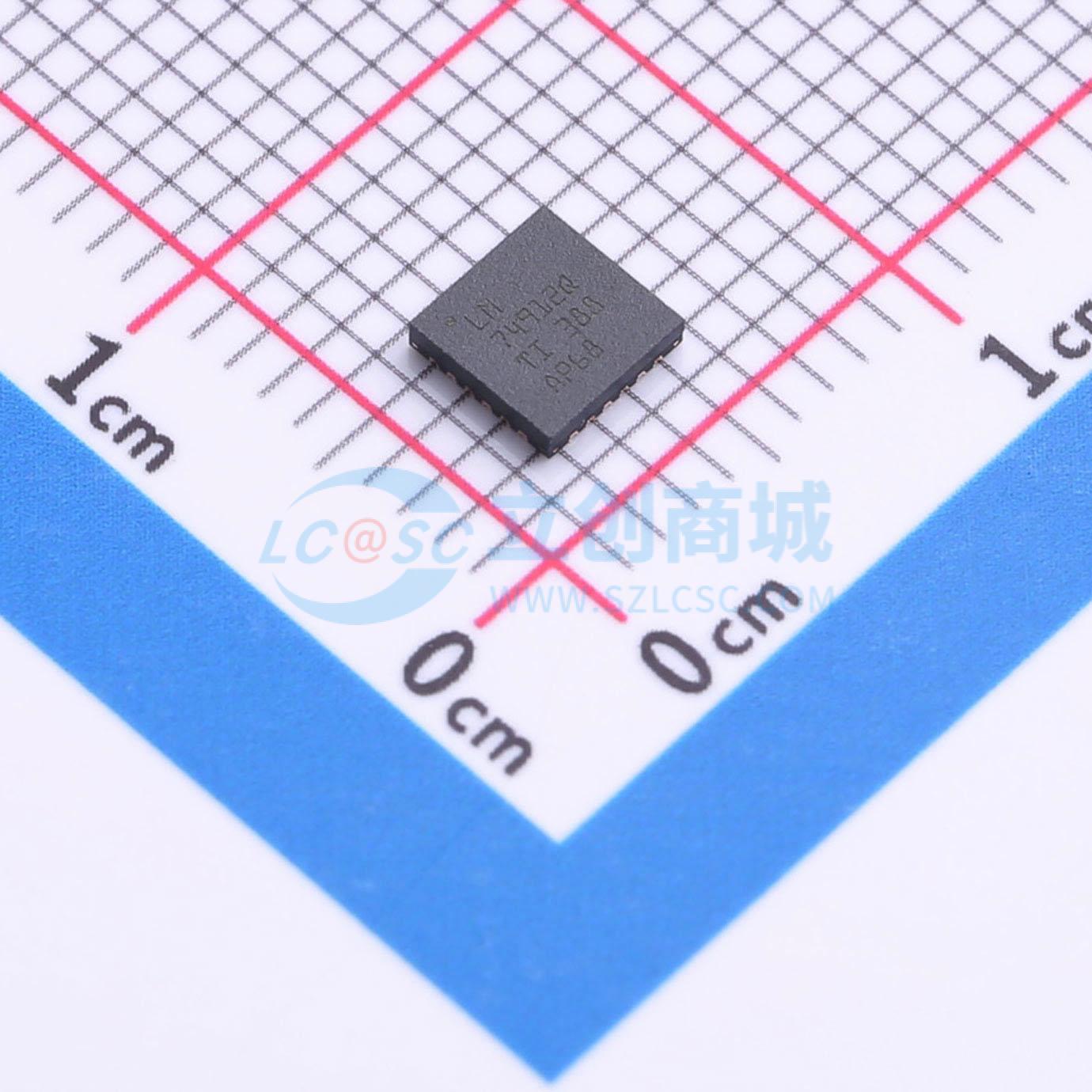

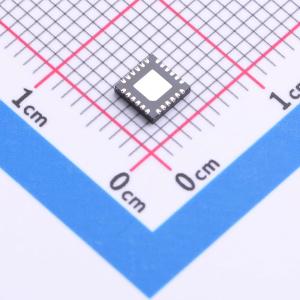

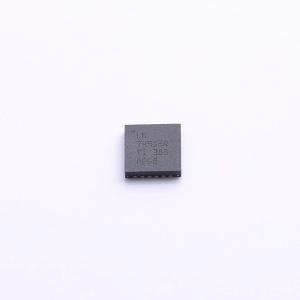

LM74912QRGERQ1
汽车理想二极管控制器,具备故障输出、过压、欠压和短路保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM74912-Q1理想二极管控制器驱动并控制外部背靠背N沟道MOSFET,以模拟具有电源路径开/关控制、过压、欠压和输出短路保护功能的理想二极管整流器。3 V至65 V的宽输入电源范围可对12 V和24 V汽车电池供电的电子控制单元(ECU)进行保护和控制。该器件能够承受低至 -65 V的负电源电压,并保护负载免受其影响。集成的理想二极管控制器(DGATE)驱动第一个MOSFET,以取代肖特基二极管,实现反向输入保护和输出电压保持。通过在电源路径中使用第二个MOSFET,该器件可在过流和过压事件发生时,利用HGATE控制实现负载断开(开/关控制)。该器件集成了电流检测放大器,可基于外部MOSFET的VDS检测提供短路保护,且电流限制可调。当检测到输出端出现短路情况时,器件会锁存负载断开MOSFET。该器件具备可调过压关断保护功能。它还具有睡眠模式,可实现超低静态电流消耗(6 μA),同时在车辆处于停车状态时为始终开启的负载提供刷新电流。LM74912-Q1的最大电压额定值为65 V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM74912QRGERQ1
- 商品编号
- C34779753
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.133714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 理想二极管/ORing控制器 | |
| 输入电压(Vin) | 3V~65V | |
| 反向耐压 | 65V | |
| 导通电流(Imax) | 2.6A | |
| 栅极驱动电压 | 11.5V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 10.5mV | |
| 静态电流(Iq) | 610uA | |
| 工作温度 | -40℃~+150℃ | |
| 拉电流(IOH) | 20mA | |
| 灌电流(IOL) | 2.6A |
商品概述
LM74912-Q1理想二极管控制器驱动并控制外部背靠背N沟道MOSFET,以模拟具有电源路径开/关控制、过压、欠压和输出短路保护功能的理想二极管整流器。3 V至65 V的宽输入电源范围可对12 V和24 V汽车电池供电的电子控制单元(ECU)进行保护和控制。该器件能够承受低至 -65 V的负电源电压,并保护负载免受其影响。集成的理想二极管控制器(DGATE)驱动第一个MOSFET,以取代肖特基二极管,实现反向输入保护和输出电压保持。通过在电源路径中使用第二个MOSFET,该器件可在过流和过压事件发生时,利用HGATE控制实现负载断开(开/关控制)。该器件集成了电流检测放大器,可基于外部MOSFET的VDS检测提供短路保护,且电流限制可调。当检测到输出端出现短路情况时,器件会锁存负载断开MOSFET。该器件具备可调过压关断保护功能。它还具有睡眠模式,可实现超低静态电流消耗(6 μA),同时在车辆处于停车状态时为始终开启的负载提供刷新电流。LM74912-Q1的最大电压额定值为65 V。
商品特性
- 符合汽车应用的AEC-Q100标准
- 器件温度等级1:环境工作温度范围为 -40℃至 +125℃
- 提供有助于功能安全系统设计的功能安全相关文档
- 3 V至65 V输入范围
- 低至 -65 V的反向输入保护
- 驱动共漏配置的外部背靠背N沟道MOSFET
- 理想二极管工作模式,正向压降调节为10.5 mV(A至C)
- 低反向检测阈值(-10.5 mV),响应迅速(0.5 μs)
- 20 mA峰值栅极(DGATE)导通电流
- 2.6 A峰值DGATE关断电流
- 可调过压和欠压保护
- 输出短路保护,MOSFET处于锁存关断状态
- 超低功耗模式,关断电流为2.5 μA(EN = 低电平)
- 睡眠模式,电流为6 μA(EN = 高电平,SLEEP = 低电平)
- 搭配合适的瞬态电压抑制器(TVS)二极管,满足汽车ISO7637瞬态要求
- 采用4 mm×4 mm 24引脚VQFN封装
应用领域
- 高级驾驶辅助系统(ADAS)域控制器
- 信息娱乐系统和仪表盘
- 汽车外部放大器
- 冗余电源的有源或门应用
