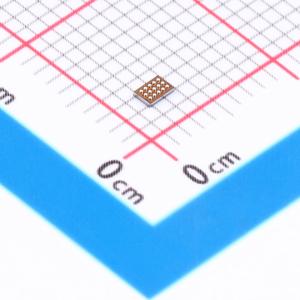

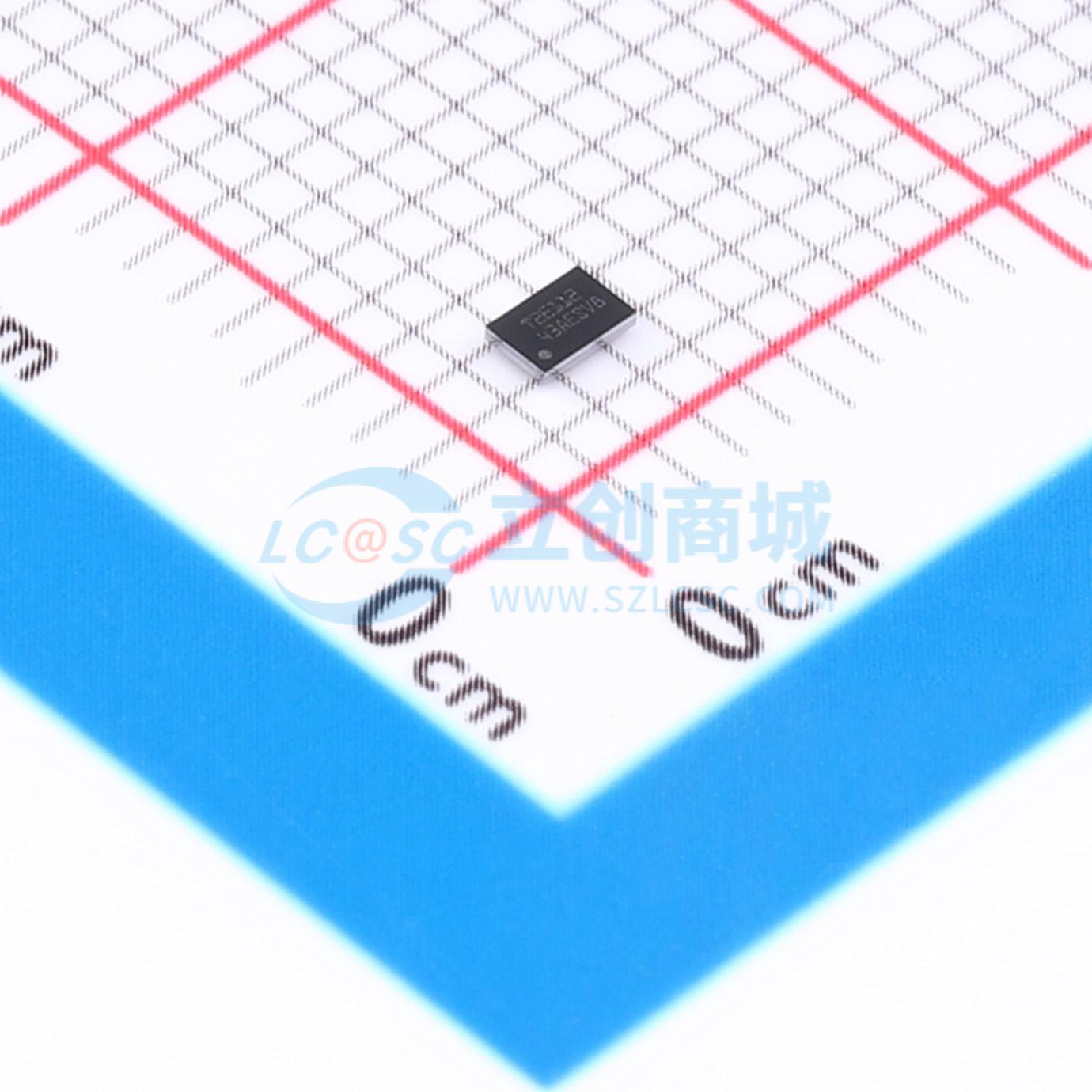

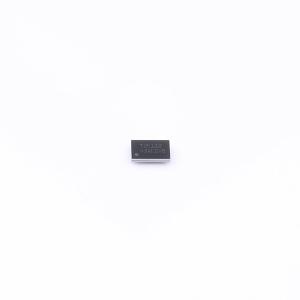

TUSB2E112YCGR

USB2.0-eUSB2中继器

描述: 是一款支持器件和主机模式的USB兼容eUSB2至USB2.0中继器。支持USB低速(LS)、全速(FS)和高速(HS)信号。采用多项专利设计，可提供强大的互操作性、性能和电源。对于没有I²C接口的系统，提供8个单独的设置，带有三个适用于高达20Ω的USB2.0通道等效串联电阻(ESR)的自举引脚
品牌名称: TI(德州仪器)
商品型号: TUSB2E112YCGR
商品编号: C34775380
商品封装: DSBGA-15
包装方式: 编带
商品毛重: 0.0085克(g)

商品参数

商品概述

TUSB2E11 是一款支持器件和主机模式的 USB 兼容eUSB2 至 USB 2.0 中继器。器件支持 USB 低速 (LS)、全速 (FS) 和高速 (HS) 信号。该器件采用多项专利设计，可提供强大的互操作性、性能和电源。对于没有 I2C 接口的系统，该器件提供 8 个单独的设置，带有三个适用于高达 20Ω 的 USB 2.0 通道等效串联电阻 (ESR) 的自举引脚。器件变体可用于高达 10 英寸的不同级别的 eUSB2 布线长度补偿。I2C 接口可提高灵活性，支持微调器件的 RX 均衡性和TX 振幅、压摆率和预加重，以便通过电气合规性测试并补偿通道损耗。可通过三个 GPIO 引脚提供各种调试选项，这些引脚可配置来监控各种 USB 总线状态或中断，以及提供SoC 调试功能的 CTA-936 UART 模式。GPIO0 和GPIO1 可用作通用 I2C 至 GPIO 桥接器件。

商品特性

兼容 USB 2.0 和 eUSB2（1.2 版）
低速、全速、高速信令
20ps高速总抖动
具备寄存器访问协议接收器功能
支持主机和器件模式（双重角色器件）
自动检测 I2C 或自举引脚选项
三个自举引脚用于 USB 2.0 高速通道补偿设置
I2C 器件接口支持更多配置
提供eUSB2 1.0V 或 1.2V 信令接口的器件变体
提供适配不同产品外形尺寸的不同eUSB2 布线损耗补偿水平的器件变体
提供1.2V 或 1.8V I2C 接口的器件变体
支持可选电池充电和检测
支持BC 1.2 CDP 或 DCP 分频器模式广播
支持数据感知 USB Type-C 兼容 BC 1.2 SDP、CDP 和 DCP 分频器模式检测
支持充电器广播或检测之间的双重角色自动切换
支持 CTA-936 USB Carkit UART
支持自动恢复 ECR 以及 L2 中断恢复模式
提供可选 GPIO:中断 GPIO2、调试、I2C ↔ GPIO0/1
I2C 可访问调试功能适用于制造测试

应用领域

笔记本电脑和台式机
手机
平板电脑
可穿戴设备
便携式电子产品

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	中继器
	工作电压	3V~3.6V；1.62V~1.98V

	属性	参数值
	通道数	1
	工作温度	-20℃~+85℃
	功能特性	自动使能
