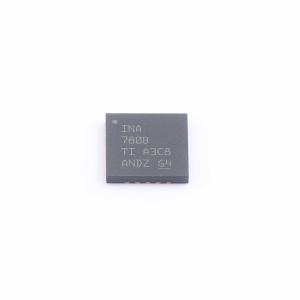

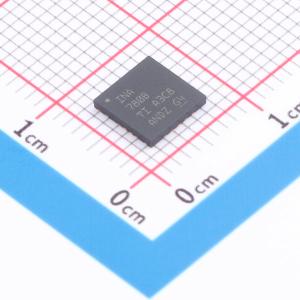

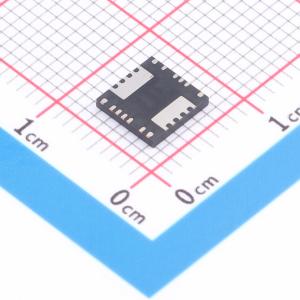

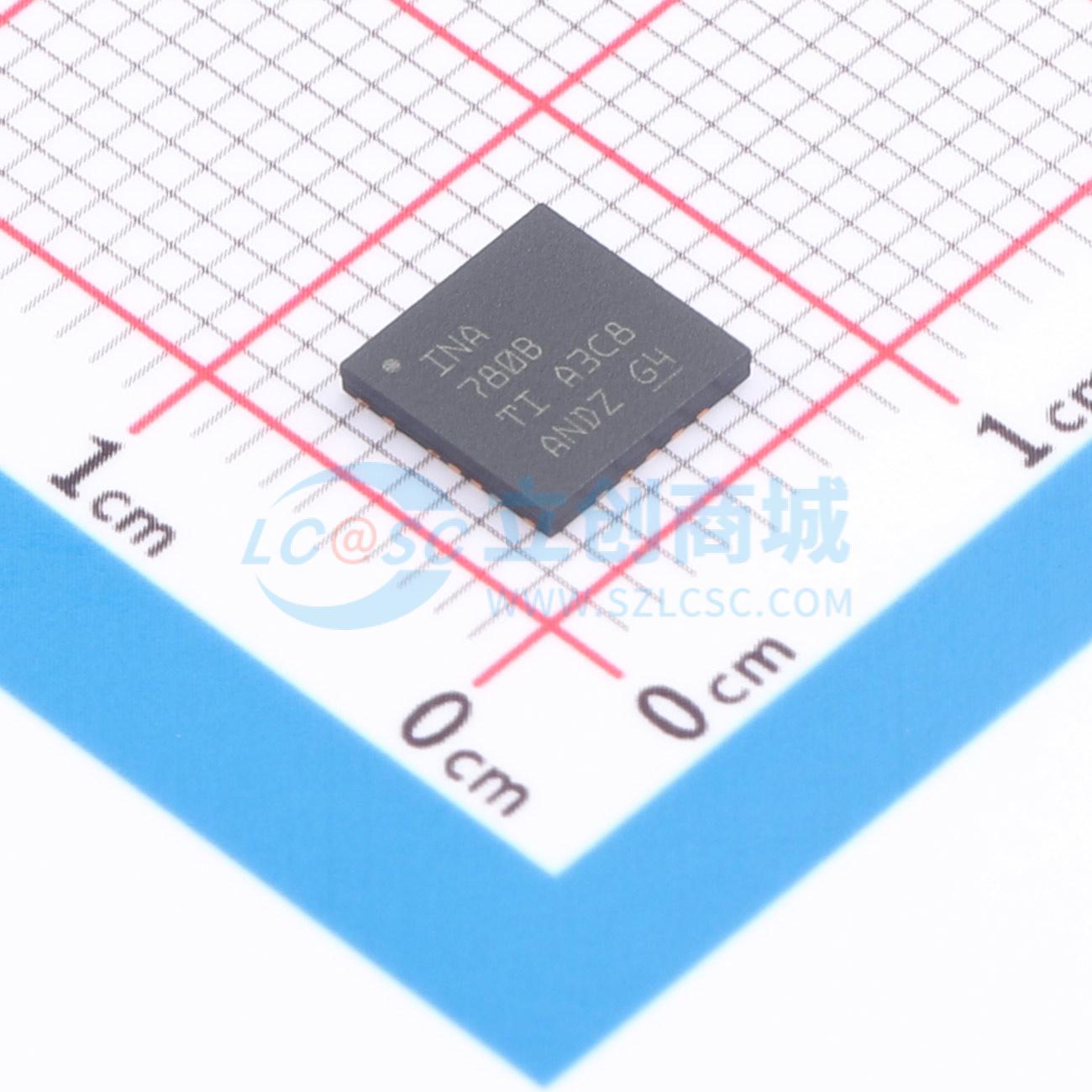

INA780BIDEKR
采用EZShunt技术的85V、16位精密I²C输出数字功率监测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA780x 是一款数字功率监测器，具有集成式电流检测元件以及专为电流检测应用而设计的 16 位 Δ-ΣADC。该器件可以测量高达 ±78.64A 的满量程电流，共模电压支持范围为-0.1V 至 +85V。 INA780x 会报告电流、总线电压、内核温度、功率、电能和电荷累积，并采用精度为 ±0.5% 的集成振荡器，同时在后台执行所需的计算。集成式温度传感器在结温范围内精度为 ±2.5℃。 INA780x 采用低温漂和增益漂移设计，以使此器件可用于在制造过程中不进行多温度校准的精密系统。 该器件允许选择从 50μs 到 4.12ms 的 ADC 转换时间以及从 1x 到 1024x 的采样平均值，这有助于进一步降低测量数据的噪声。
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA780BIDEKR
- 商品编号
- C34740774
- 商品封装
- VQFN-15(6x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.7V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 640uA |
商品概述
INA780x 是一款数字功率监测器，具有集成式电流检测元件以及专为电流检测应用而设计的 16 位 Δ-ΣADC。该器件可以测量高达 ±78.64A 的满量程电流，共模电压支持范围为 -0.1V 至 +85V。INA780x 会报告电流、总线电压、内核温度、功率、电能和电荷累积，并采用精度为 ±0.5% 的集成振荡器，同时在后台执行所需的计算。集成式温度传感器在结温范围内精度为 ±2.5°C。INA780x 采用低温漂和增益漂移设计，以使此器件可用于在制造过程中不进行多温度校准的精密系统。该器件允许选择从 50μs 到 4.12ms 的 ADC 转换时间以及从 1x 到 1024x 的采样平均值，这有助于进一步降低测量数据的噪声。
商品特性
- 低损耗集成分流电阻器
- 内部电阻：400μΩ，TA = 25°C
- 连续电流：±75A，TA = 25°C
- 峰值测量能力：±78.64A
- 电流监控精度：A/B 级，最大值
- 失调电流：±12.5mA/±125mA
- 温漂 ±50μA/°C（A 级和 B 级）
- 系统增益误差：±0.75%/±1.25%
- 共模抑制：±0.25/±2.5mA/v
- 电源监控精度：A/B 级，最大值
- ±0.9%/±1.6%（在 25°C、满量程下）
- 电能和电荷精度：A/B 级，最大值
- ±1.4%/±2.1%（在 25°C、满量程下）
- 温度传感器: ±1.5°C（25°C 时为最大值）
- 精密振荡器：±0.5%（25°C 时为最大值）
- 可编程转换时间和平均值计算
- 2.94MHz 高速 I²C 接口，具有 16 引脚可选地址
- 在 2.7V 至 5.5V 电源电压下工作
- 工作电流：640μA（典型值）
- 关断电流：5μA（最大值）
应用领域
- 电力输送电网基础设施
- 工业电池组
- 测试设备
- 电信设备
- 企业级服务器
