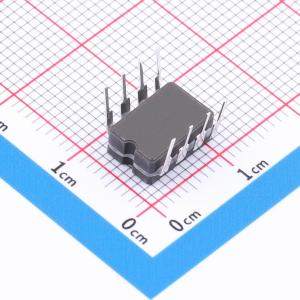

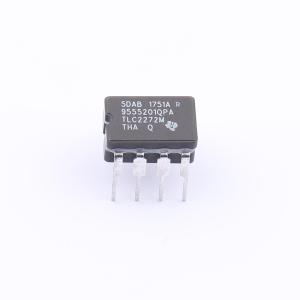

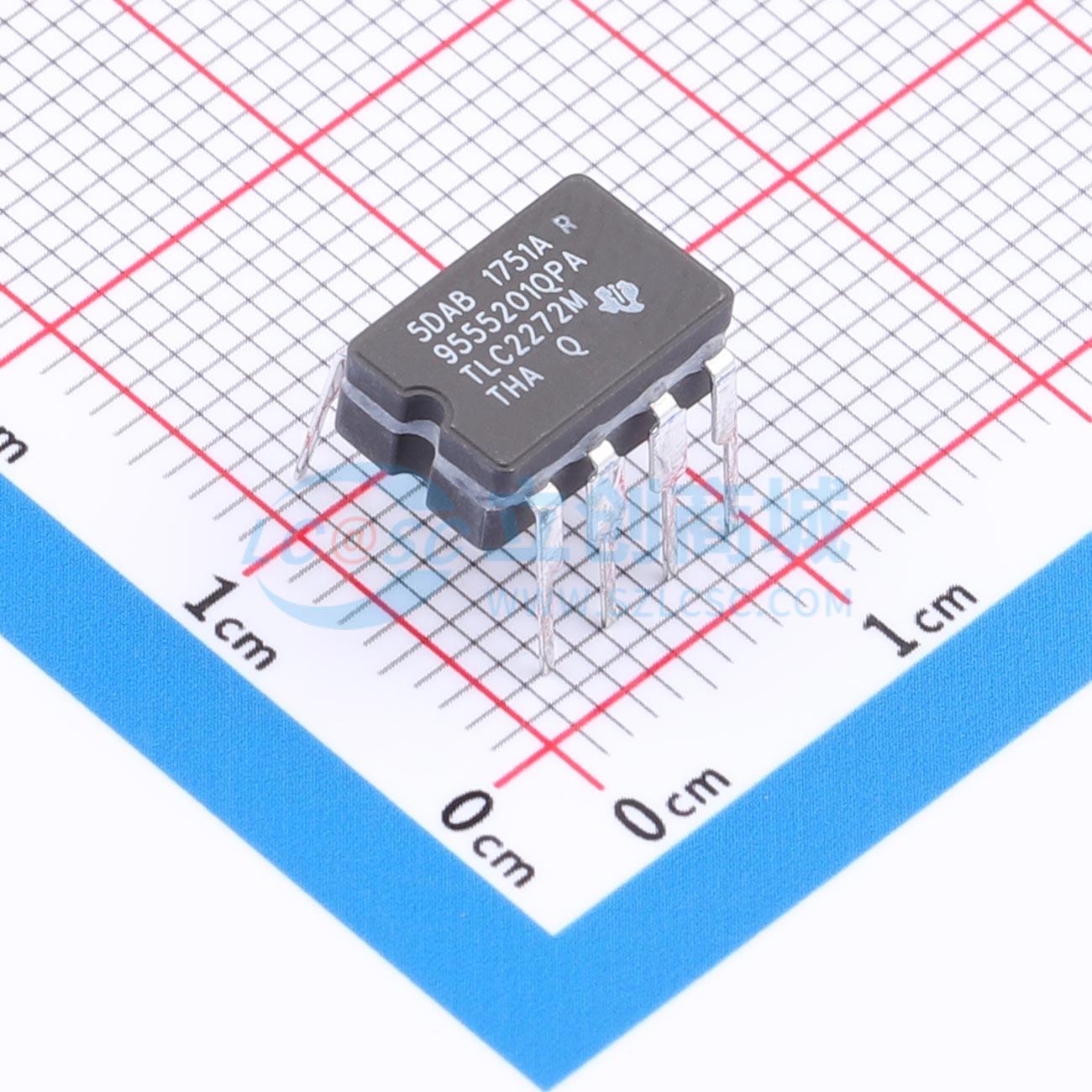

温馨提醒：图片仅供参考，商品以实物为准
TLC2272MJGB
高级 LinCMOS 轨到轨运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2272MJGB
- 商品编号
- C34702770
- 商品封装
- CDIP-8
- 包装方式
- 袋装
- 商品毛重
- 82.233333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 2.18MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3.6V/us | |
| 输入偏置电流(Ib) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60pA | |
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 3mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 4.4V~16V | |
| 双电源电压(Vee~Vcc) | -8V~-2.2V；2.2V~8V |
商品概述
TLC2272M-MIL是德州仪器的双路运算放大器。该器件具有轨到轨输出性能，可在单电源或双电源应用中提高动态范围。TLC2272M-MIL提供2 MHz带宽和3 V/μs压摆率，适用于更高速度的应用。与现有CMOS运算放大器相比，该器件具有相当的交流性能，同时拥有更好的噪声性能、输入失调电压和功耗表现。TLC2272M-MIL的噪声电压为9 nV/√Hz，比同类竞争方案低一半。TLC2272M-MIL具有高输入阻抗和低噪声的特点，非常适合对压电换能器等高阻抗源进行小信号调理。由于具有微功耗水平，该器件非常适用于手持监测和遥感应用。此外，单电源或双电源下的轨到轨输出特性使该器件成为连接模数转换器（ADC）的合适选择。对于精密应用，提供最大输入失调电压为950 μV的TLC2272AM-MIL器件。该器件在5 V和±5 V下完成了完整特性表征。对于需要更高输出驱动和更宽输入电压范围的应用，请参见TLV2432和TLV2442器件。如果设计需要单路运算放大器，请参见TLV2211、TLV2221和TLV2231系列，这些器件是采用SOT-23封装的单路轨到轨运算放大器，其小尺寸和低功耗的特点使其非常适合高密度、电池供电设备。
商品特性
- 输出摆幅包含两个电源轨
- 1 kHz下典型噪声为9 nV/√Hz
- 典型输入偏置电流为1 pA
- 完全针对单电源和双电源工作进行规定
- 共模输入电压范围包含负电源轨
- 典型增益带宽为2.2 MHz
- 典型压摆率为3.6 V/μs
- 25 ℃下最大输入失调电压为2.5 mV
- 包含宏模型
- 提供Q-Temp汽车级版本
应用领域
- 白色家电（冰箱、洗衣机）
- 手持监测系统
- 配置控制与打印支持
- 传感器接口
- 电池供电应用
