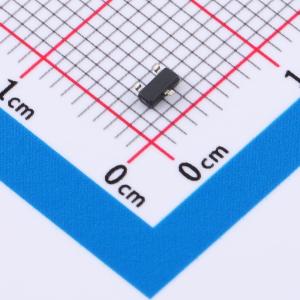

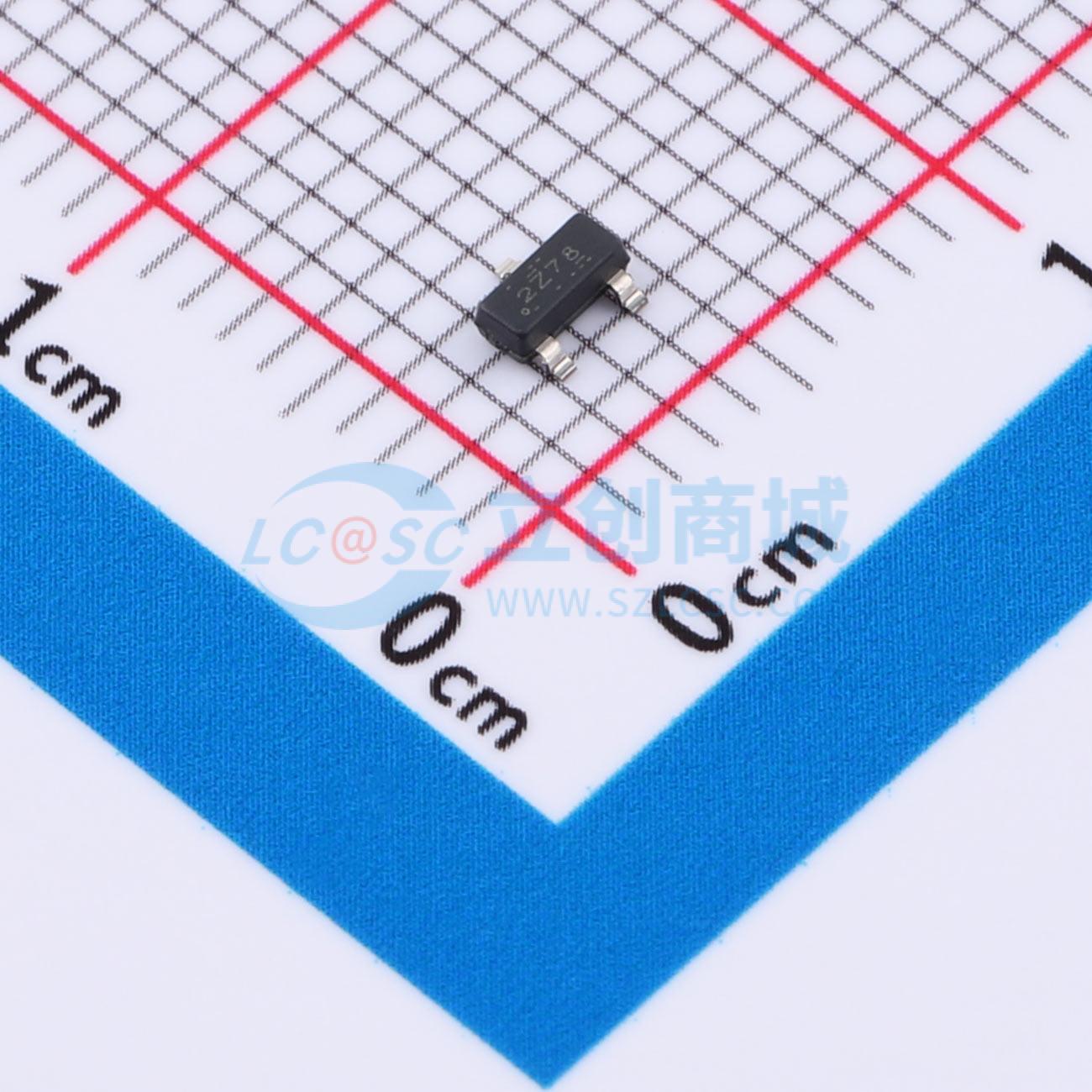

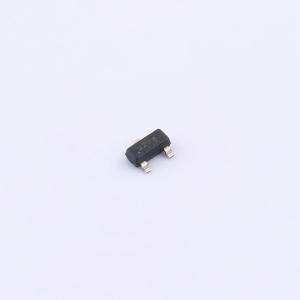

ESD862DBZR

36V 3.1A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 用于USB电力传输(USB-PD)和工业接口的双向ESD保护二极管。旨在耗散达到或超过IEC61000-4-2标准所规定最高水平（±25kV接触放电和气隙放电，或 ±18kV接触放电和气隙放电）的ESD。低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护。具有每通道低IO电容和提供两条IO线路的引脚排列，可防止因静电放电(ESD)和其他瞬变造成损坏。4.3A (8/20us浪涌波形）能力使其适用于保护USB VBUS和工业I/O线路免受瞬态浪涌事件的影响。2.8pF或2.6pF线路电容适用于保护USB电力传输的低速信号和工业应用的IO信号。
品牌名称: TI(德州仪器)
商品型号: ESD862DBZR
商品编号: C34680092
商品封装: SOT23
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ESD8x2 器件是用于 USB 电力传输 (USB-PD) 和工业接口的双向 ESD 保护二极管。这些器件旨在耗散达到或超过 IEC 61000-4-2 标准所规定最高水平（±25kV接触放电和气隙放电，或 ±18kV 接触放电和气隙放电）的 ESD。低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护。这种保护至关重要，因为工业系统对鲁棒性和可靠性的要求很高。这些器件具有每通道低 IO 电容和提供两条 IO 线路的引脚排列，可防止因静电放电 (ESD) 和其他瞬变造成损坏。ESD852 的 IPP = 4.3 A (8/20μs 浪涌波形）能力使其非常适用于保护 USB VBUS 和工业 I/O 线路免受瞬态浪涌事件的影响。此外，ESD8x2 的 2.8pF 或 2.6pF 线路电容适用于保护 USB 电力传输的低速信号和工业应用的 IO 信号。

商品特性

工作电压36V
50nA低漏电流（最大值）
IEC61000-4-2 ESD保护
±25kV 接触和 ±25kV 气隙 (ESD852)
±18kV 接触和 ±18kV 气隙 (ESD862)
强大的浪涌保护
IEC 61000-4-5 (8/20μs) : 4.3A (ESD852)
IEC 61000-4-5 (8/20μs) : 3.1A (ESD862)
双向 ESD 保护
I/O 电容 = 2.8pF 典型值 (ESD852)
I/O 电容 = 2.6pF 典型值 (ESD862)
引线式封装，用于自动光学检测(AOI)

应用领域

工厂自动化
通信设备
USB 电力传输 (USB-PD) VBUS 保护
USB 电力传输 (USB-PD) IO 保护（耐受 VBUS 短路）
工业通信 CAN / CAN-FD

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	36V
	钳位电压	61V
	峰值脉冲电流(Ipp)	3.1A@8/20us
	峰值脉冲功率(Ppp)	175W@8/20us
	击穿电压(VBR)	40V

	属性	参数值
	反向漏电流(Ir)	5nA；50nA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.6pF
