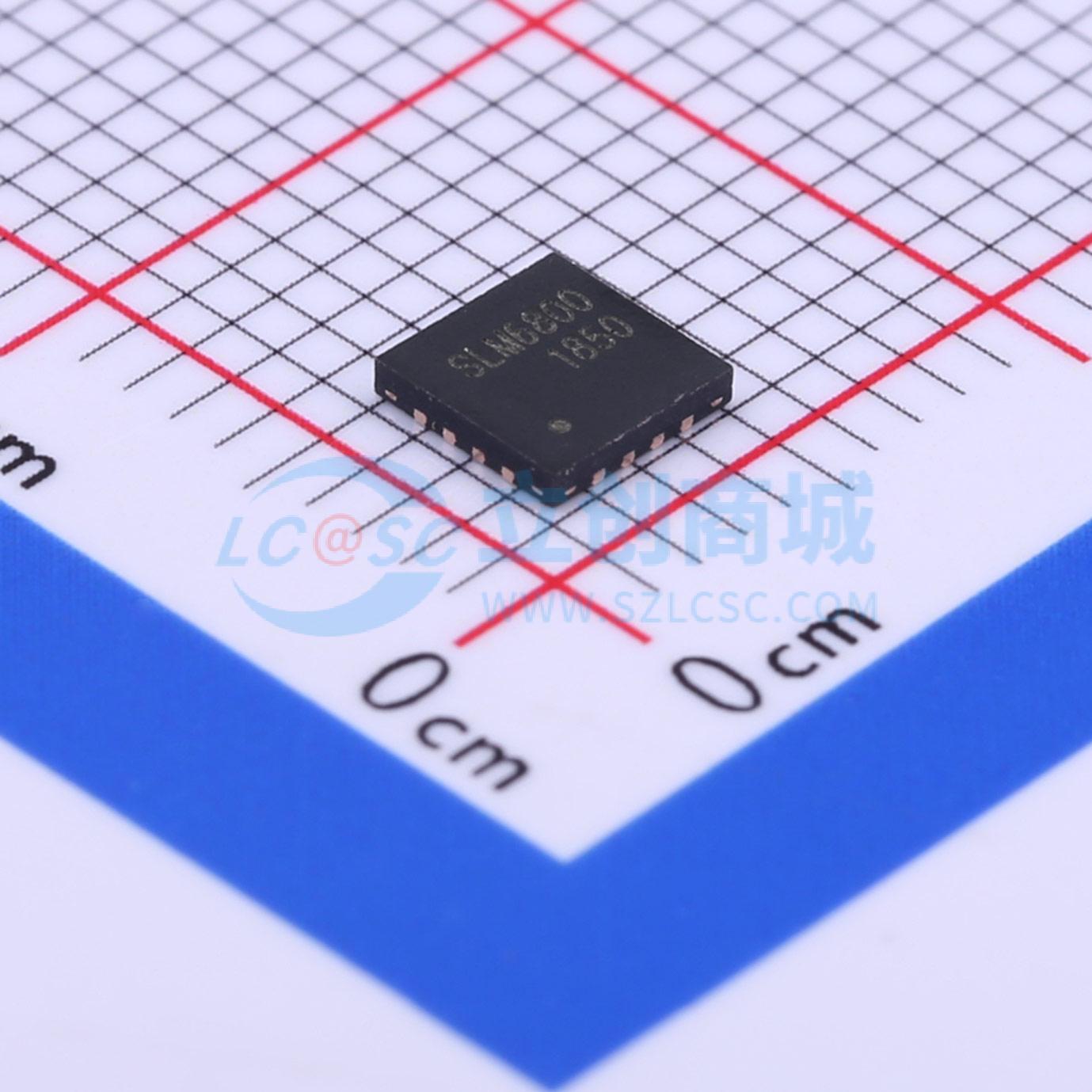

温馨提醒：图片仅供参考，商品以实物为准
SLM6800
升压型 1.5A 3V~20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLM6800是一款面向5V适配器的两节锂电池同步升压充电电路。它是采用全集成的功率型MOS器件和750KHz开关频率的同步升压型转换器，因此具有高达92%以上的充电效率，最大可支持1.5A的充电电流。SLM6800包括完整的充电终止电路、自动再充电和一个精确度达±1%的8.4V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。SLM6800可以自适应适配器的电流供应能力，确保输入适配器不会出现过载现象，所以适用于各种直流设备以及标准的USB充电设备。SLM6800集成了20V的功率型MOSFET，可以抗高达20V的电压，并且集成了欠压和过压保护功能，具有很高的可靠性，无需额外加抗浪涌或过压保护器件。SLM6800采用小型化的QFN4x4-16L封装，节省PCB面积。
- 品牌名称
- 无锡松朗微
- 商品型号
- SLM6800
- 商品编号
- C388594
- 商品封装
- QFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
- 网友设计参考
- 5V输入双串锂电池平衡充电器
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | 8.4V | |
| 输出电流 | 1.5A | |
| 开关频率 | 750kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护；工作状态指示；可调限流 |
商品概述
SLM6800是一款面向5V适配器的两节锂电池同步升压充电电路。它采用全集成的功率MOSFET和750kHz开关频率的同步升压转换器，因此具有高达92%以上的充电效率，最大可支持1.5A的充电电流。该电路包含完整的充电终止电路、自动再充电和一个精度达±1%的8.4V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。它可以自适应适配器的电流供应能力，确保输入适配器不会出现过载，适用于各种直流设备以及标准的USB充电设备。该器件集成了20V的功率MOSFET，可耐受高达20V的电压，并集成了欠压和过压保护功能，具有高可靠性，无需额外添加抗浪涌或过压保护器件。SLM6800采用小型化的QFN4x4-16L封装，有助于节省PCB面积。
商品特性
- 高达20V的输入电压保护
- 全集成功率MOSFET
- 高达92%以上的输出效率
- 最大1.5A的可调输出电流
- 输入电流自动识别，适配器自适应
- 芯片高温自动限流和过温关断保护
- 无需防反灌电流二极管
- 无需外置功率MOS管或续流二极管
- 精度达到±1%的8.4V充电电压
- 充电状态双灯指示、无电池或故障状态显示
- 双节5.6V涓流充电电压切换
- 集成欠压及过压保护功能
- 电池温度监测功能
- 输出短路保护功能
- 采用小型化的QFN4x4-16L封装
应用领域
- 移动电话
- 平板电脑
- 蓝牙音箱
- 数码相机
- 移动电源
- GPS
- 便携式设备
- 各种充电器
