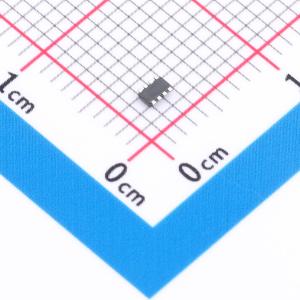

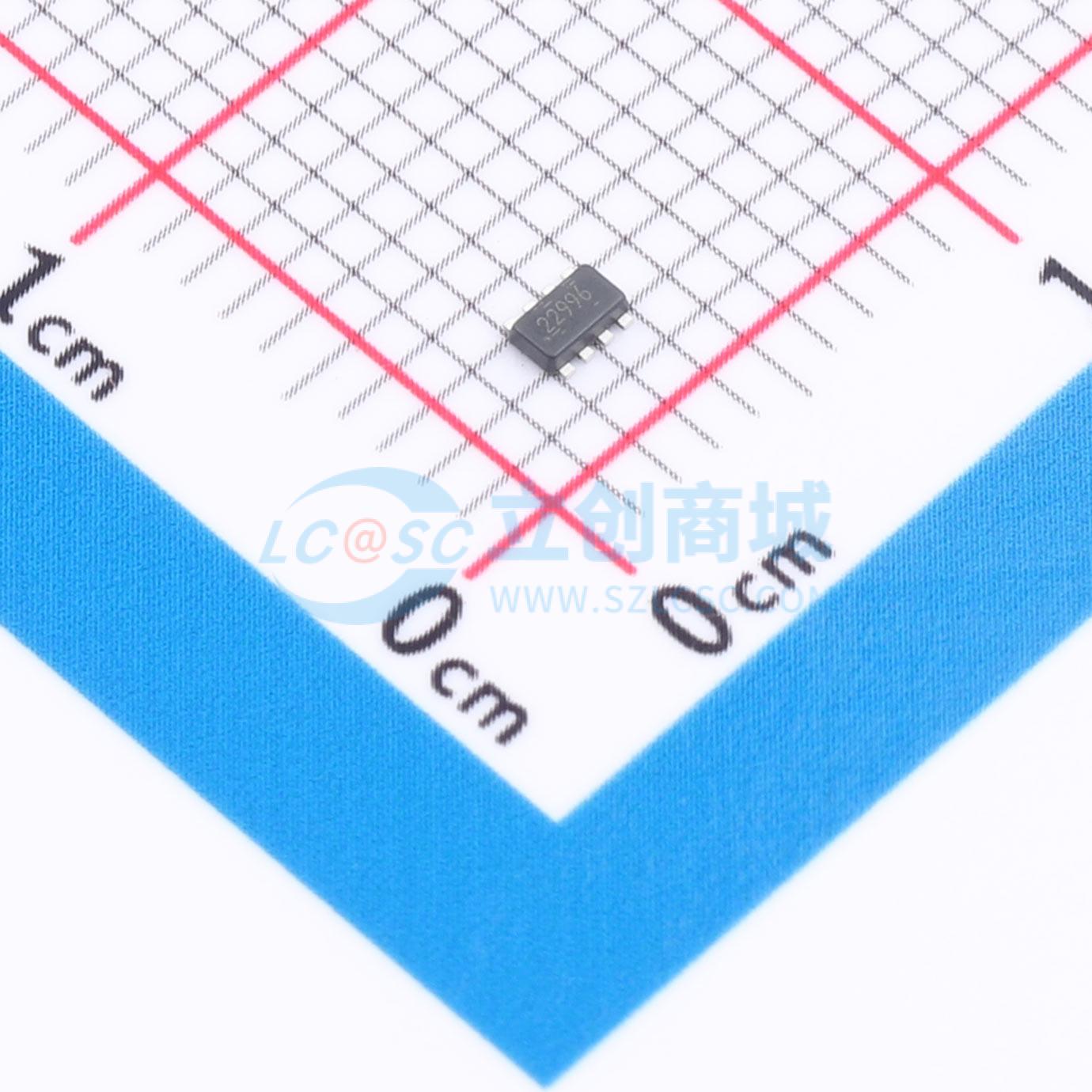

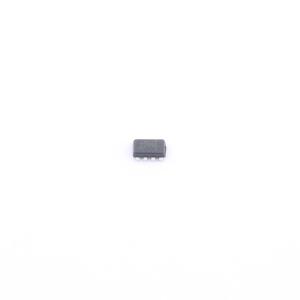

TPS22996DRLR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TI(德州仪器)
商品型号: TPS22996DRLR
商品编号: C34640248
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.06823克(g)

商品参数

商品概述

集成双通道负载开关 VIN 电压范围：0.6V 至 VBIAS VBIAS 电压范围：2.5V 至 5.5V 导通电阻：14mΩ（典型值）每通道最大 4A 连续开关电流静态电流：

VIN = VBIAS = 5V 时的 IQ = 16μA（典型值，两个通道）
VIN = VBIAS = 5V 时 IQ = 13μA（典型值，单通道）控制输入阈值，支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑可配置上升时间热关断快速输出放电 (QOD)（可选）

TPS22996 产品系列包含两款器件：TPS22996 和 TPS22996N。每款器件都是一个接通受控的双通道负载开关。此器件包含两个可在 0.6V 至 5.5V 输入电压范围内运行的 N 沟道 MOSFET，并且每通道可支持最大 4A 的持续电流。每个开关可由一个导通/关断输入（ON1 和 ON2）独立控制，此输入可与低压控制信号直接连接。当结温高于阈值时，TPS22996 能够热关断，从而关闭开关。开关会在结温稳定在安全范围内时再次导通。TPS22996 还提供了一个可选的集成 230Ω 片上负载电阻器，用于在开关关闭时快速输出放电。

TPS22996 采用带有引线的小型、节省空间的 2.1mm×1.6mm 8 - DRL 封装，可实现低成本制造。器件在自然通风环境下的额定运行温度范围为 - 40°C 至 105°C。

商品特性

集成双通道负载开关
VIN 电压范围：0.6V 至 VBIAS
VBIAS 电压范围：2.5V 至 5.5V
导通电阻：14mΩ（典型值）
每通道最大 4A 连续开关电流
静态电流：
- VIN = VBIAS = 5V 时的 IQ = 16μA（典型值，两个通道）
- VIN = VBIAS = 5V 时 IQ = 13μA（典型值，单通道）
控制输入阈值，支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑
可配置上升时间
热关断
快速输出放电 (QOD)（可选）

应用领域

PC 和笔记本电脑
机顶盒和住宅网关
电信系统
固态硬盘 (SSD)

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	4A
	工作电压	2.5V~5.5V
	导通电阻	14mΩ
	工作温度	-40℃~+105℃
