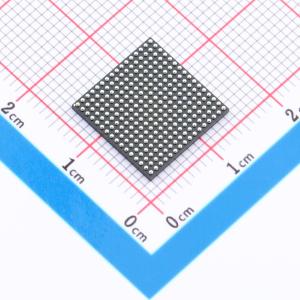

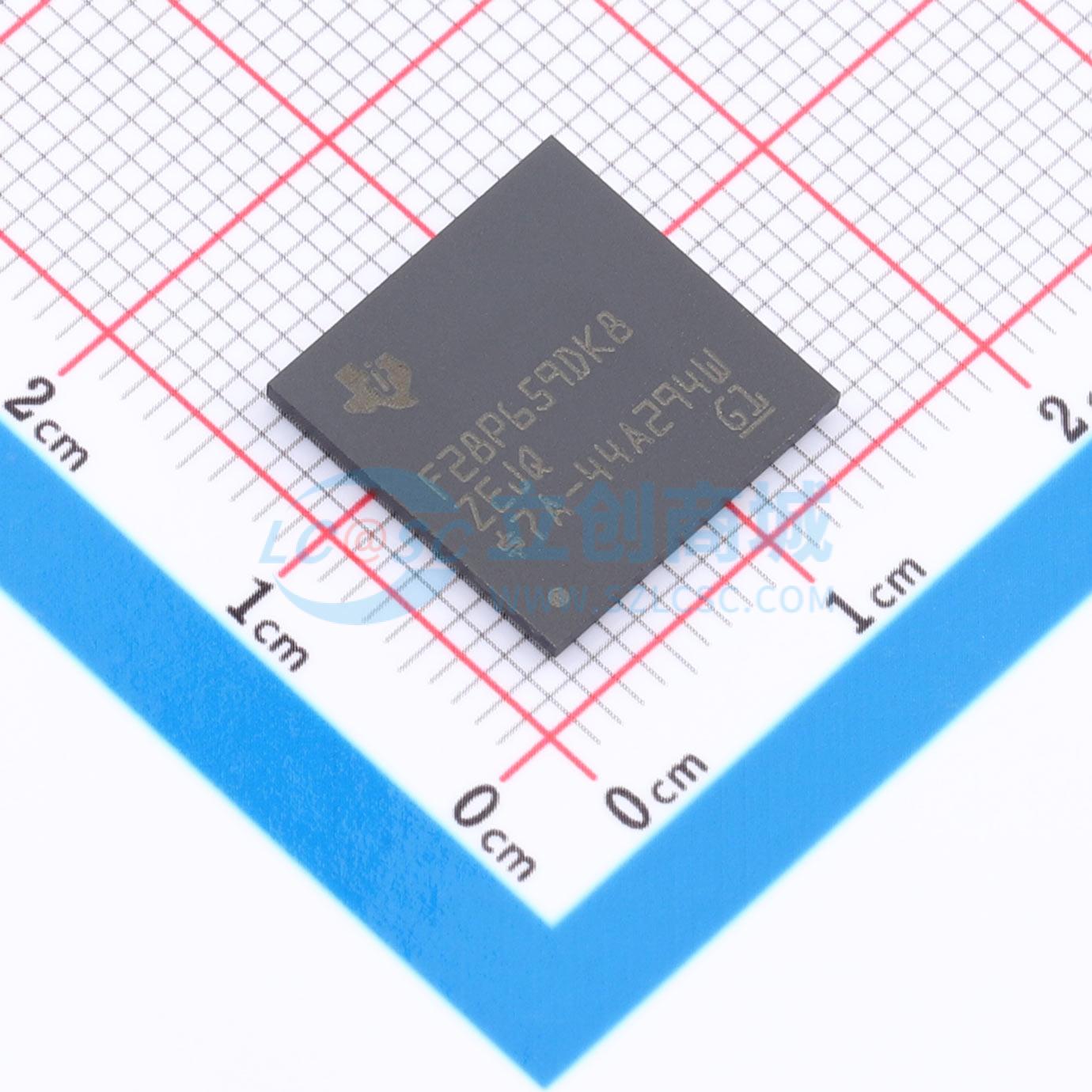

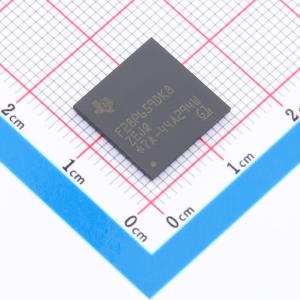

F28P659DK8ZEJRQ1
实时微控制器,具备控制外设、实时处理、多种通信接口和安全机制
- 描述
- 是C2000™实时微控制器系列中的一款可扩展、超低延迟器件,旨在提高电力电子设备的效率,包括但不限于:高功率密度、高开关频率,并支持使用GaN和SiC技术。这些应用包括工业电机驱动电机控制、牵引逆变器电机控制、HVAC电机控制、移动机器人电机控制、光伏逆变器、中央逆变器、微型逆变器、串式逆变器、数字电源、HEV/EV动力总成、电动汽车充电基础设施、储能系统、工业与协作机器人、工业机械和机床、工业移动机器人。实时控制子系统基于TI的32位C28xDSP内核,可针对从片上闪存或SRAM运行的浮点或定点代码在每个内核中提供200MIPS的信号处理性能。这相当于基于Cortex®-M7的器件上的400MHz处理能力(C28xDSP内核提供的性能比Cortex®-M7内核高两倍)。三角函数加速器(TMU)和循环冗余校验(VCRC)扩展指令集进一步增强了C28x CPU的性能,从而加快了对实时控制系统很关键的常用算法的速度。利用扩展指令集实现IEEE双精度64位浮点数学。最后,控制律加速器(CLA)使每个内核具有额外200MIPS的独立处理能力。这相当于基于Cortex®-M7的器件上的280MHz处理能力(CLACPU提供比Cortex®-M7内核高40%的性能) 建议使用前先进行烘烤
- 品牌名称
- TI(德州仪器)
- 商品型号
- F28P659DK8ZEJRQ1
- 商品编号
- C34634419
- 商品封装
- NFBGA-256(13x13)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 200MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1.28MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 248KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 163 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.8V~3.63V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG);欠压检测(BOR/LVD/LVR/LVI);内置通用定时器;内置温度传感器;硬件CRC |
商品概述
TMS320F28P65x (F28P65x) 是 C2000™ 实时微控制器系列中的一款可扩展、超低延迟器件,旨在提高电力电子设备的效率,支持高功率密度、高开关频率,并支持使用 GaN 和 SiC 技术。实时控制子系统基于 TI 的 32 位 C28x DSP 内核,可针对从片上闪存或 SRAM 运行的浮点或定点代码在每个内核中提供 200MIPS 的信号处理性能,其性能相当于基于 Cortex®-M7 的器件上的 400MHz 处理能力,C28x DSP 内核提供的性能比 Cortex®-M7 内核高两倍。三角函数加速器 (TMU) 和循环冗余校验 (VCRC) 扩展指令集进一步增强了 C28x CPU 的性能,从而加快了对实时控制系统很关键的常用算法的速度,支持通过扩展指令集实现 IEEE 双精度 64 位浮点数学。控制律加速器 (CLA) 使每个内核具有额外 200MIPS 的独立处理能力,CLA CPU 提供比 Cortex®-M7 内核高 40% 的性能。次级 C28x CPU 中添加了锁步双 CPU 比较器选项以及 ePIE 和 DMA,用于检测永久性和瞬态故障。为了实现从现有固件到新固件的快速上下文切换,F28P65x 中添加了实时固件更新 (LFU) 的硬件增强功能。高性能模拟块与处理单元和控制单元紧密集成,可提供出色的实时信号链性能。模数转换器 (ADC) 经过增强,具有多达 40 个模拟通道,其中 22 个具有通用输入/输出 (GPIO) 功能,通过硬件改进,极大地简化了过采样实施。对于安全关键型 ADC 转换,添加了一个硬件冗余校验器,可以在不增加 CPU 周期的情况下比较多个 ADC 模块的 ADC 转换结果来实现一致性。三十六个与频率无关的 PWM 均具有高分辨率,支持控制从三相逆变器到高级多级电源拓扑的多个功率级,通过最小死区逻辑 (MINDL) 和非法组合逻辑 (ICL) 特性增强了 PWM。通过加入可配置逻辑块 (CLB),添加自定义逻辑,还可将类似 FPGA 的功能集成到 C2000 实时 MCU 中。EtherCAT 子器件控制器和其他业界通用协议(如 CAN FD 和 USB 2.0)均可在该器件上使用。快速串行接口(FSI) 可跨隔离边界实现高达 200Mbps 的稳健通信。作为高度互联的器件,F28P65x 还提供各种信息安全机制,帮助设计人员实施网络安全策略,并支持硬件加密、安全 JTAG 和安全启动等功能。
商品特性
- 最多包含三个CPU:两个32位C28x DSP CPU和一个CLA CPU,均在200MHz下运行
- 在实时信号链性能方面,提供的总处理能力相当于基于1000MHz Arm® Cortex®-M7的器件
- C28x DSP架构
- 支持IEEE 754双精度(64位)浮点单元 (FPU)
- 集成三角函数数学单元 (TMU)
- 集成快速整数除法 (FINTDIV)
- 集成CRC引擎和指令 (VCRC)
- 控制律加速器 (CLA) CPU支持IEEE 754单精度浮点,可独立于C28x CPU执行代码
- 带有5个闪存组的1.28MB CPU可映射闪存(受ECC保护)
- 248KB RAM(增强型奇偶校验保护)
- 外部存储器接口 (EMIF),支持ASRAM、SDRAM或ASIC/FPGA
- 集成三个模数转换器 (ADC)
- ADC支持16位模式,每个为1.19MSPS;12位模式,每个为3.92MSPS
- ADC支持多达40个单端输入或19个差分输入
- 每个ADC上有独立的采样保持 (S/H) 电路,以实现同步测量
- 支持转换的硬件后处理
- 支持硬件过采样(高达128倍)和欠采样模式,带累积、均值计算和异常抑制
- 提供24个冗余输入通道,可实现灵活性
- 为功能安全应用提供转换结果的自动比较功能
- 集成11个具有12位数模转换器 (DAC) 基准的窗口比较器
- 带斜率补偿的DAC,支持峰值电流和谷值电流模式控制
- 提供内部温度传感器和ADC基准的连接选项
- 集成两个12位缓冲DAC输出
- 36个脉宽调制器 (PWM) 通道,全部具有150ps高分辨率功能 (HRPWM)
- PWM支持最小死区逻辑 (MINDB)、非法组合逻辑(ICL) 及其他特殊功能(例如,二极管仿真[DE])
- PWM支持启用矩阵转换器、多级转换器和谐振转换器,无需额外的外部逻辑
- 集成7个增强型捕获 (eCAP) 模块
- 7个eCAP模块中有2个提供高分辨率捕获 (HRCAP)
- 集成两个新的监控单元,用于显示边沿、脉宽和周期,可与ePWM选通和跳闸事件进行耦合
- 增加了256个输入,以提供更多捕获选项
- 支持新的ADC SOC生成功能
- eCAP也可用于额外的PWM
- 集成6个增强型正交编码器脉冲 (eQEP) 模块
- 集成16个Σ-Δ滤波器模块 (SDFM) 输入通道,每个通道2个独立滤波器
- 集成嵌入式图形发生器 (EPG)
- 集成可配置逻辑块,包含6个逻辑块,用于增强现有外设功能或定义自定义逻辑,以减少或消除外部CPLD/FPGA
- 可配置逻辑块支持编码器接口,无需FPGA
- 可配置逻辑块支持为功率转换生成自定义的PWM
- 集成EtherCAT® 从属器件(或SubDevice)控制器(ESC)
- 集成USB 2.0 (MAC + PHY)
- 集成快速串行接口 (FSI),可跨隔离实现高达200Mbps的数据交换
- 4个高速(高达50MHz)SPI端口
- 2个串行通信接口 (SCI)(支持UART)
- 2个高速 (25Mbps) 通用异步接收器/发送器 (UART)
- 两个I2C接口 (400Kbps)
- 通过SPI/SCI/I2C提供外部引导选项
- 2个UART兼容的本地互连网络 (LIN) 模块(支持SCI)
- 电源管理总线 (PMBus) 接口(支持I2C)
- 1个控制器局域网 (CAN/DCAN)
- 2个具有灵活数据速率的CAN FD/MCAN控制器局域网
- 2个6通道直接存储器存取 (DMA) 控制器
- 185个独立可编程多路复用通用输入/输出 (GPIO)引脚
- 扩展外设中断控制器 (ePIE)
- 支持低功耗模式 (LPM)
- 集成嵌入式实时分析和诊断 (ERAD)
- 集成后台CRC (BGCRC)
- 集成高级加密标准(AES-128、192、256)加速器
- 支持JTAGLOCK、零引脚引导、双区域安全
- 集成标识 (UID)号
- 采用倒数比较法实现更简易的实施
- C28x CPU 2上支持锁步模式
- 支持存储器开机自检 (MPOST)
- 非锁步器件上支持硬件内置自检 (HWBIST)
- 专为功能安全应用开发
- 可提供用于ISO 26262和IEC 61508系统设计的文档
- 系统功能符合ASIL D和SIL 3等级要求
- 硬件完整性符合ASIL B和SIL 2要求
- 已通过TÜV SÜD的ISO 26262认证ASIL B,通过TÜV SÜD的IEC 61508认证SIL 2
- 2个内部10MHz振荡器
- 集成片上晶体振荡器
- 集成2个APLL、BOR、冗余中断向量RAM
- 集成窗口化看门狗计时器模块
- 集成丢失时钟检测电路
- 集成双时钟比较器 (DCC)
- 支持实时固件更新 (LFU),无论在下电还是上电的情况下,都支持新旧固件快速切换
- 采用1.2V内核、3.3V I/O设计,内部VREG可生成1.2V电压,集成欠压复位 (BOR)电路
- 提供无铅绿色环保封装
- 提供多种封装选项:256焊球New Fine Pitch Ball Grid Array (nFBGA)[ZEJ 后缀],13mm x 13mm/0.8mm间距;176引脚PowerPAD™ Thermally Enhanced Lowprofile Quad Flatpack (HLQFP) [PTP 后缀], 26mm × 26mm/0.5mm间距;169焊球New Fine Pitch Ball Grid Array (nFBGA)[NMR 后缀],9mm x 9mm/0.65mm间距;100引脚PowerPAD™ Thermally Enhanced ThinQuad Flatpack (HTQFP) [PZP 后缀],16mm ×16mm/0.5mm间距
- 环境温度 (TA):-40℃ 至 125℃(工业级和汽车级认证)
应用领域
- 伺服驱动器控制模块
- 机器人伺服驱动器
- CNC控制
- 移动机器人电机控制
- HVAC大型商用电机控制
- 线性电机分段控制器
- 中央逆变器
- 串式逆变器
- 电源转换系统
- 直流快速充电站
- 逆变器和电机控制
- 工业交流/直流
- 三相UPS
- 单相在线式UPS
- 商用网络和服务器PSU
- 车载充电器 (OBC) 和无线充电器
- 汽车HVAC压缩机模块
- 前灯
- 工业电机驱动
- 牵引逆变器电机控制
- HVAC电机控制
- 光伏逆变器
- 微型逆变器
- 数字电源
- HEV/EV动力总成
- 电动汽车充电基础设施
- 储能系统
- 工业与协作机器人
- 工业机械和机床
- 工业移动机器人
