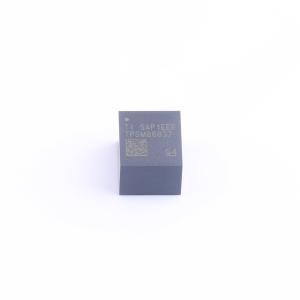

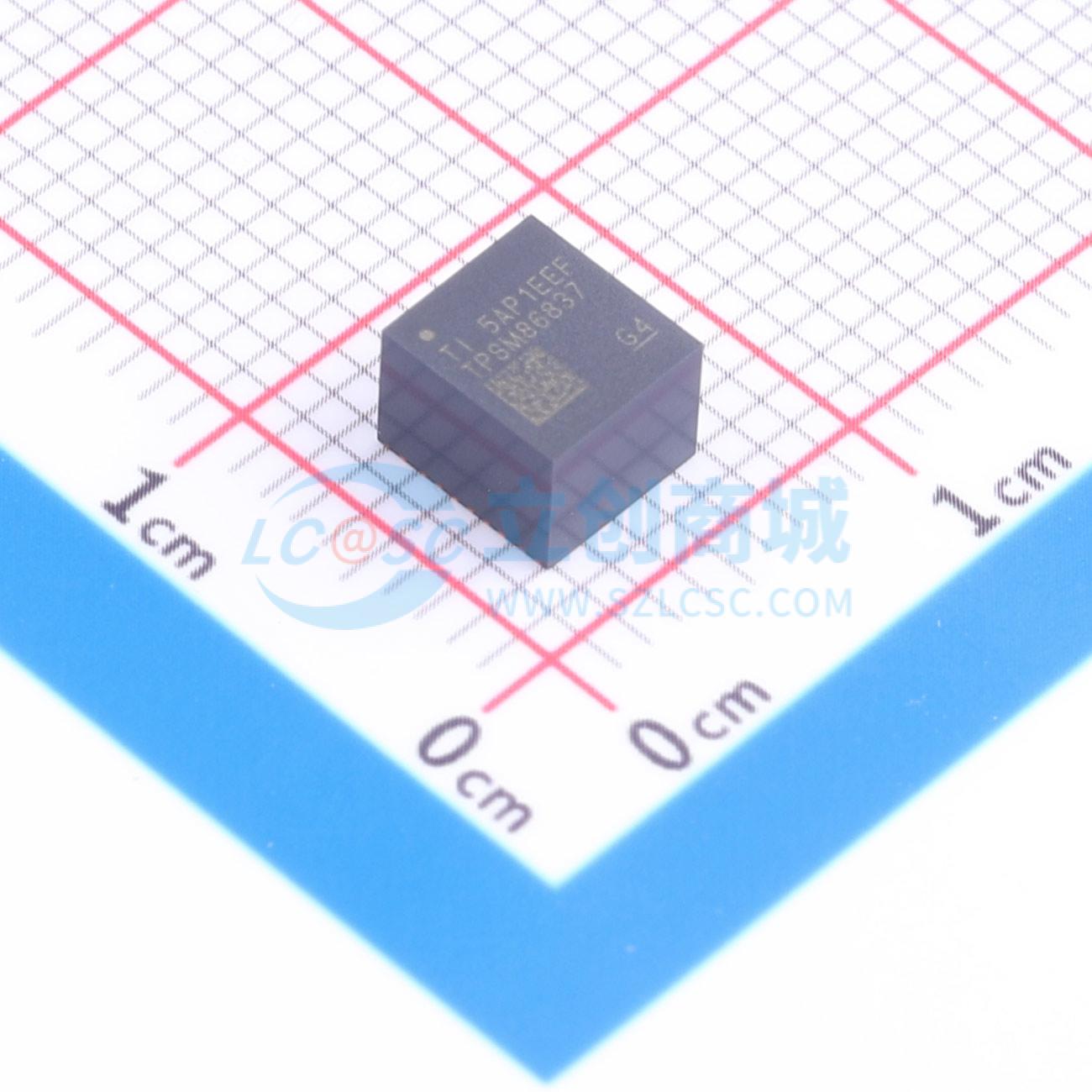

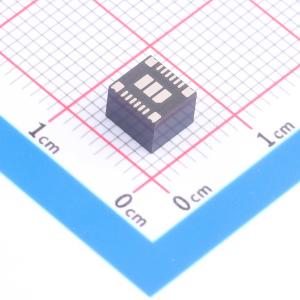

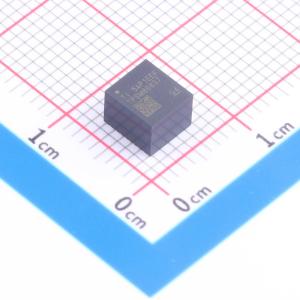

温馨提醒：图片仅供参考，商品以实物为准
TPSM86837RCGR
降压型 4.5V~28V 600mV~5.5V 8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSM8683x 是一款高效、高压输入、易于使用的同步降压电源模块。该器件集成了功率 MOSFET、屏蔽式电感器和基本无源器件，更大限度地减小了设计尺寸。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM86837RCGR
- 商品编号
- C34572614
- 商品封装
- B3QFN-19(5x5.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 工作电压(Vin) | 4.5V~28V | |
| 输出电压精度 | ±1% | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电流(最大值) | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 45uA | |
| 开关频率 | 1.2MHz；800kHz | |
| 特性 | 过流保护；过压保护；欠压保护；过热保护 | |
| 长度 | 5.5mm | |
| 宽度 | 5mm | |
| 工作温度 | -40℃~+150℃ |
商品概述
TPSM8683x 是一款高效、高压输入、易于使用的同步降压电源模块。该器件集成了功率 MOSFET、屏蔽式电感器和基本无源器件，更大限度地减小了设计尺寸。
商品特性
- 输入电压范围为 4.5V 至 28V
- 0.6V 至 5.5V 输出电压范围
- 8A 持续输出电流能力
- 集成 MOSFET、电感器和基本无源器件
- 在 25°C 下，具有 0.6V±1% 的基准电压
- D-CAP3 控制模式，用于快速瞬态响应
- TPSM86838 具有 FCCM，用于实现伪固定频率和较低的输出纹波
- TPSM86837 具有 Eco-mode，可实现较高的轻负载效率
- 可调节软启动时间（通过 SS 电容器调节）
- 内置输出放电功能
- 可选 800kHz 和 1200kHz 开关频率
- 电源正常状态指示器，可监测输出电压
- 支持高达 98% 的负荷运行
- 非闭锁 UV、OV、OT 和 UVLO 保护
- –40°C 至 +150°C 的工作结温范围
- 19 引脚 5.0mm×5.5mm QFN HotRod 封装
应用领域
- 工业应用：医疗应用、工厂自动化和控制（IPC、机器人）、测试和测量、专业音频视频
- 适用于 12V、19V 和 24V 电源总线应用的空间受限 POL
