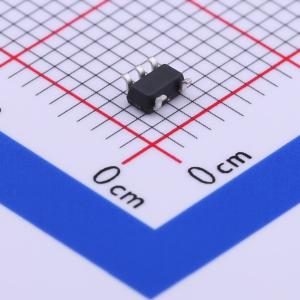

温馨提醒：图片仅供参考，商品以实物为准

LSP2015BAADADJ

ADJ 输入5.5V 输出0.788V~0.812V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LSP2015 是一个输出电流为 300mA 的低压差线性稳压器（LDO）系列。其输出电压可以是固定的，也可以是可调的，并且在使用 1.0μF 或更高容值的陶瓷电容时能保持稳定。LSP2015 系列具备多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），可使其在故障应用条件下得到保护
品牌名称: DIODES(美台)
商品型号: LSP2015BAADADJ
商品编号: C388256
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

LSP2015是一款输出电流为300mA的低压差线性稳压器（LDO）系列产品。输出电压可以是固定的，也可以是可调的，并且在使用1.0μF或更高值的陶瓷电容时能保持稳定。 LSP2015系列提供了多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），以防止自身在错误的应用条件下受损。该系列LDO有多种不同的封装和引脚分配。用户可参考本数据手册的订购信息，为其应用选择最合适的LDO。

商品特性

工作输入电压：2.2V~5.5V
具有固定输出电压（Fixed-VOUT）和可调输出电压（Adj-VOUT）选项
固定输出电压范围：1.0V至4.1V，以0.1V为步进
输出电流高达300mA
内置过流保护（OCP）、短路保护（SCP）和过温保护（OTP）
封装：SOT23-3L、SOT23-5L、SC82-4L、SC70-5L、SOT89-3L和TO92-3L封装

应用领域

便携式电子设备
无线应用
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~4.5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	270mV@(300mA)

	属性	参数值
	静态电流(Iq)	70uA
	噪声	-
	特性	过流保护；过热保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
