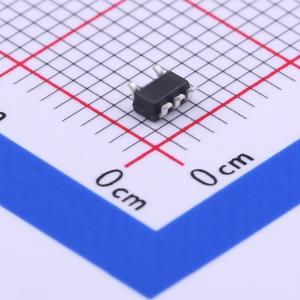

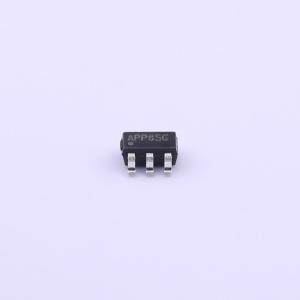

温馨提醒：图片仅供参考，商品以实物为准

LSP2015CAAD150

停产输入5.5V 输出1.5V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压差线性稳压器 (LDO) ，输出电流300mA。输出电压可以是固定的或可调的，并且在使用1.0uF或更高值的陶瓷电容时能保持稳定。该系列提供多种保护功能，例如过流保护 (OCP)、短路保护 (SCP) 和过温保护 (OTP)，以防止自身在故障应用条件下受损。该系列LDO有许多不同的封装和引脚分配。
品牌名称: DIODES(美台)
商品型号: LSP2015CAAD150
商品编号: C388243
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

LSP2015是一款输出电流为300mA的低压差线性稳压器（LDO）系列产品。输出电压可以是固定的，也可以是可调的，并且在使用1.0uF或更高值的陶瓷电容时能保持稳定。 LSP2015系列提供了多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），以防止自身在故障应用条件下受损。该系列LDO有多种不同的封装和引脚分配。

商品特性

工作输入电压：2.2V~5.5V
具有固定输出电压（Fixed-VOUT）和可调输出电压（Adj-VOUT）选项
固定输出电压范围：从1.0V到4.1V，以0.1V为步进
输出电流高达300mA
内置过流保护（OCP）、短路保护（SCP）和过温保护（OTP）
封装：SOT23-3L、SOT23-5L、SC82-4L、SC70-5L、SOT89-3L和TO92-3L封装

应用领域

便携式电子设备
无线应用
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	1.2V@(300mA)
	静态电流(Iq)	50uA
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
