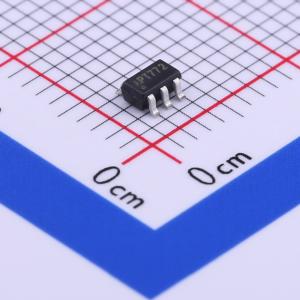

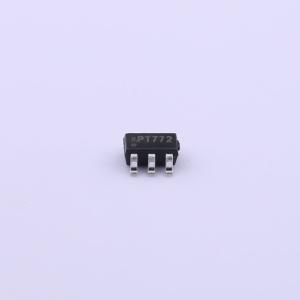

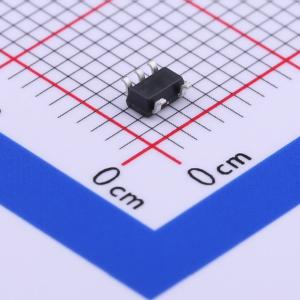

LSP2015CAAD280
输入5.5V 输出2.8V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有300mA输出电流的低压差线性稳压器（LDO）。输出电压可以是固定的或可调的，并且在使用1.0μF或更高值的陶瓷电容时能保持稳定。提供多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），以防止自身在错误的应用条件下受损。有多种不同的封装和引脚分配。
- 品牌名称
- DIODES(美台)
- 商品型号
- LSP2015CAAD280
- 商品编号
- C388234
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 270mV@(300mA) | |
| 静态电流(Iq) | 70uA | |
| 特性 | 过流保护；过热保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LSP2015是一款输出电流为300mA的低压差线性稳压器（LDO）系列产品。输出电压可为固定值或可调，使用1.0μF及以上容量的陶瓷电容时可保持稳定。 LSP2015系列具备多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），可防止自身在故障应用条件下受损。 该系列LDO有多种不同的封装和引脚分配。用户可参考本数据手册的订购信息，为其应用选择最合适的LDO。
商品特性
- 工作输入电压：2.2V~5.5V
- 具备固定输出电压（Fixed-VOUT）和可调输出电压（Adj-VOUT）选项
- 固定输出电压范围：以0.1V为步进，从1.0V到4.1V
- 输出电流高达300mA
- 内置过流保护（OCP）、短路保护（SCP）和过温保护（OTP）
- 封装：SOT23-3L、SOT23-5L、SC82-4L、SC70-5L、SOT89-3L和TO92-3L封装
应用领域
- 便携式电子设备
- 无线应用
- 电池供电设备
