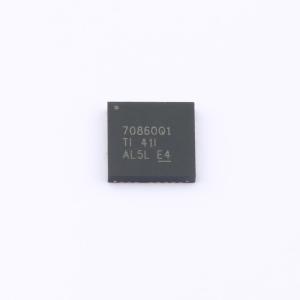

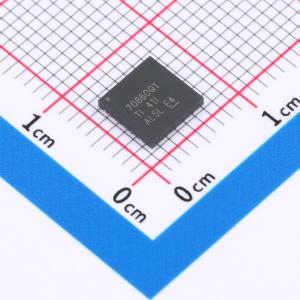

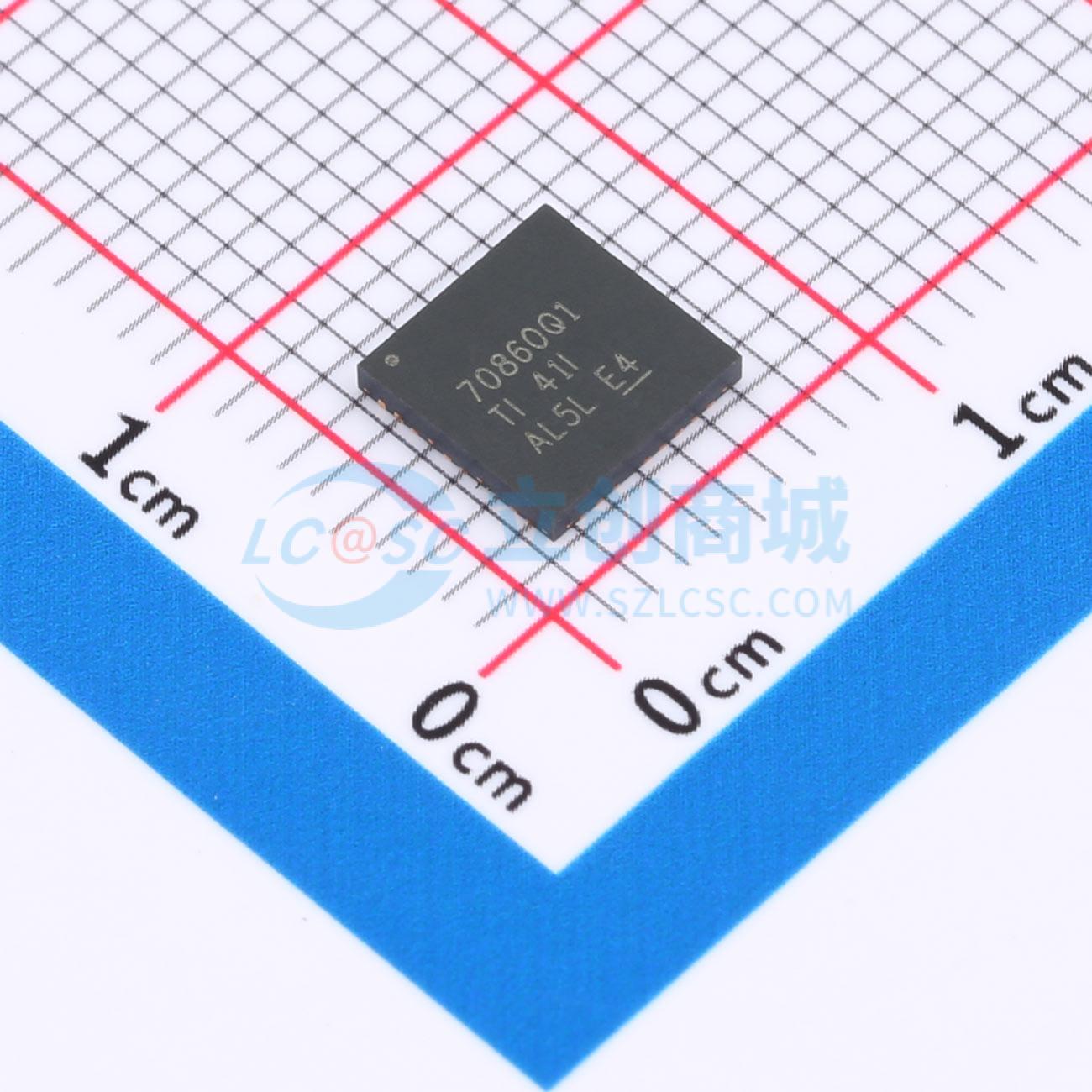

LM70860QRRXRQ1

降压型 6A 4.5V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是低IQ、宽VIN同步降压转换器系列，专为4.5V至80V输入电压范围设计，在提供高达8A输出电流的同时具有3.3V/5V/12V固定输出电压或可调输出电压。使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。一对转换器可设置为以交错模式（并联输出）运行，可实现精确的电流共享，适用于需要高达16A输出电流的应用。具有独特的双随机展频（DRSS）功能，能够将低频三角调制与高频逐周期随机调制相结合，在广泛的频带上提高EMI性能
品牌名称: TI(德州仪器)
商品型号: LM70860QRRXRQ1
商品编号: C34490647

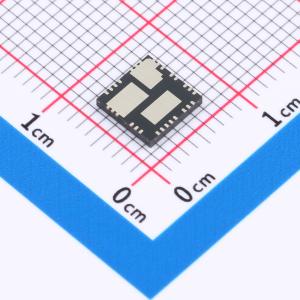

商品封装: QFN-29(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM708x0-Q1 是低IQ、宽VIN同步降压转换器系列，专为 4.5V 至 80V 输入电压范围设计，在提供高达 8A输出电流的同时具有 3.3V/5V/12V 固定输出电压或可调输出电压。LM708x0-Q1 使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。一对 LM708x0-Q1 转换器可设置为以交错模式（并联输出）运行，可实现精确的电流共享，适用于需要高达 16A 输出电流的应用。LM708x0-Q1 具有独特的双随机展频 (DRSS) 功能，能够将低频三角调制与高频逐周期随机调制相结合，在广泛的频带上提高 EMI 性能。LM708x0-Q1 的其他特性包括可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源正常标志、精密使能输入、单调启动至预偏置负载、集成 VCC 辅助电源稳压器、2.8ms 内部软启动时间和带自动恢复功能的热关断保护。LM708x0-Q1 转换器采用 6mm × 6mm 热优化 29 引脚 QFN 封装。三个裸片连接焊盘（VIN、SW 和 PGND）提高了热性能和板级可靠性 (BLR)。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级1环境工作温度范围为 -40℃ 至 +125℃
功能安全型，可提供有助于功能安全设计的文档
集成多功能降压控制器和功率 MOSFET 的同步直流/直流转换器
输入电压范围:4.5V 至 80V
关断模式电流:2.3µA
将 48V 电压调节至 5V 的空载 IQ 为 8.2µA
输出电压精度 1%，支持固定 3.3V/5V/12V 输出或 0.8V 至 55V 可调输出
双相运行模式下的输出电流高达 16A
进行了优化，可满足低 EMI 要求
有助于符合 CISPR 25 5 级标准
引脚可选式 ±8% 双随机展频可降低峰值发射
开关频率范围:200kHz 至 2.2MHz
引脚可配置自动或 FPWM 运行
固有保护特性，可实现稳健设计
内部断续模式过流保护
集成使能、电源正常和热关断功能
支持内部或外部环路补偿
采用 6mm × 6mm 热优化符合 RoHS 标准 QFN-29 封装，具有无铅镀层
可借助 WEBENCH® PowerDesigner 创建定制设计方案

应用领域

汽车电子系统
高级驾驶辅助系统 (ADAS)
信息娱乐系统与仪表组

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~80V
	输出电压	800mV~55V
	输出电流	6A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)
